ELCO VECTRON G 2 Duo VG2.210 D KN d3/4" - Rp3/4" [9/32] Газовая рампа mbzrdle
06/2009 - Art. Nr. 4200 1020 7900A 5
Назначение

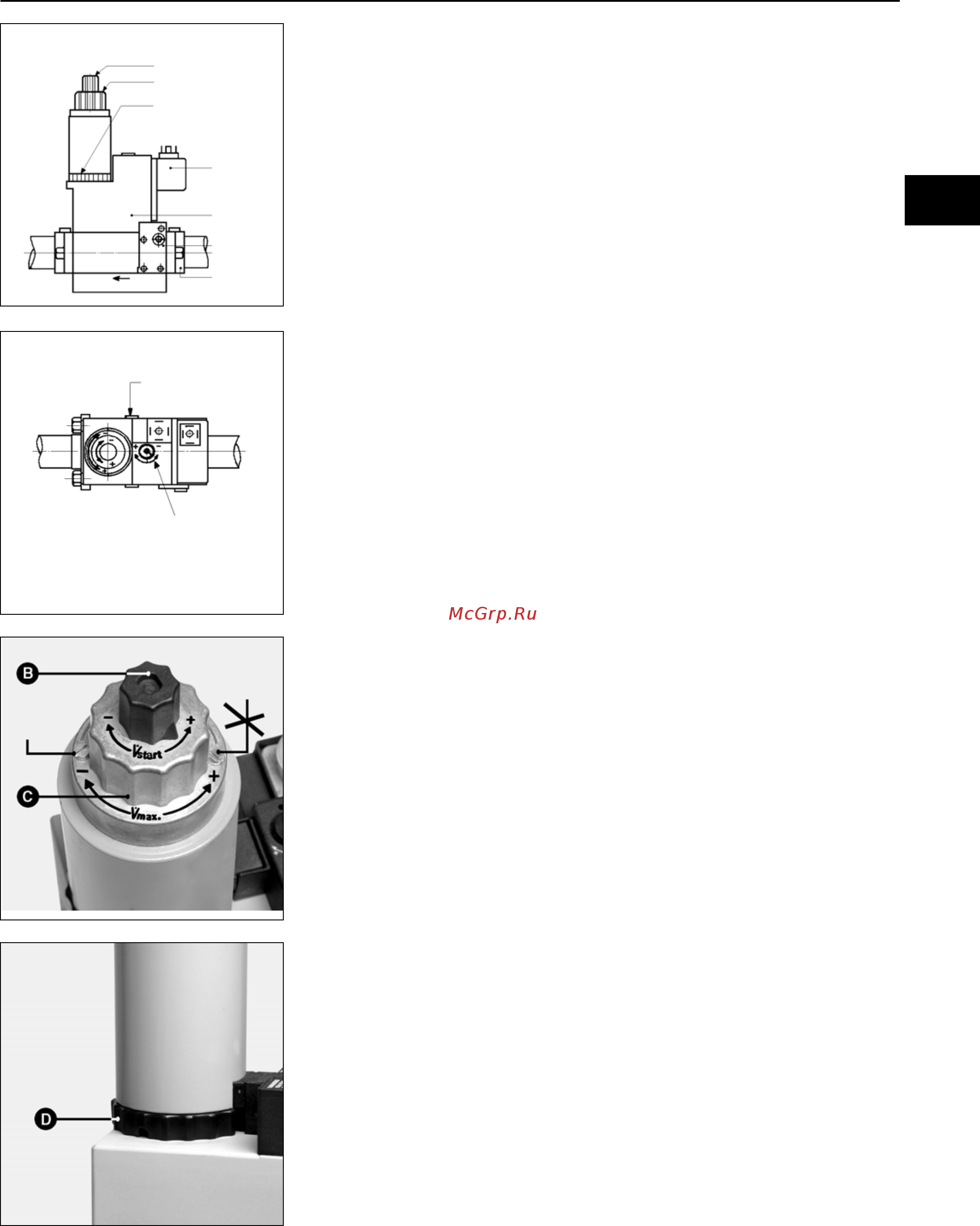

Газовая рампа MBZRDLE
MBZRDLE...B01S.. (2-ступенчатая)
Компактный блок включает в себя:
фильтр, регулируемое реле
давления, нерегулируемый
предохранительный клапан с
быстрым открытием и закрытием,
настраиваемый регулятор давления
и главный клапан (первой и второй
ступеней) с быстрым закрытием и с
регулированием открытия по подаче
и гидротормозом.
Заводская регулировка:
- Подача 1
ой
ступени и 2
ой
ступени
установлены на максимальное
значение.
- Подача в режиме розжига и
регулятор давления установлены
на минимальное значение.
Технические характеристики
Давление на входе не
более 360 мбар.
Окружающая
температура от - 15 до +70 C°
Напряжение 230 В/50 Гц.
Потребляемая мощность 60 ВА
Степень электрозащиты I P 5 4
Присоединительное
отверстие для
газа Rp 3/4" или Rp 1" 1/4
Монтажное положение:
- вертикальное, магнитная катушка
расположена вертикально
- горизонтальное, магнитная катушка
расположена горизонтально
Настройка регулятора давления
Для регулировки давления на выходе
доступно 60 оборотов винта. Три
оборота вправо увеличивают
давление на 1 мбар, три оборота
влево уменьшают давление на 1 мбар.
При пуске в эксплуатацию:
• поверните винт не менее чем на 10
оборотов вправо (+)
• отрегулируйте давление (больше
или меньше давления)
• Проверьте давление газа на
Мультиблоке pBr (M4) или
на в точке
измерения давления газовой
магистрали Ø9.
Регулировка подачи в режиме
розжига
• Отверните пластмассовый колпачок
B
.
• Переверните его и используйте как
ключ для вращения регулировочного
винта (три оборота для перехода с
минимальной подачи на
максимальную подачу)
• Чтобы уменьшить подачу в режиме
розжига, поверните винт вправо,
чтобы увеличить - влево.
Регулировка номинальной подачи
• Ослабьте затяжку блокировочного
винта, не трогая пломбированный
винт в противоположной стороны
(три оборота для перехода с
минимальной подачи на
максимальную подачу)
Регулировка подачи газа для 2
ой
ступени
• Чтобы уменьшить номинальный
расход газа, поверните влево
регулировочную ручку C, которая
находится в верхней части
магнитной катушки
электромагнитного клапана. Подача
увеличивается при повороте ручки
вправо.
Примечание:
Регулировка подачи газа 2
ой
ступени
может повлечь за собой изменение
регулировки подачи газа 1
ой
ступени. В
таком случае необходима новая
регулировка 1
ой
ступени. Завершив
регулировку, до упора заверните
блокировочный винт.
Регулировка подачи газа для
1
ой
ступени
Вручную (без инструмента).
• Чтобы уменьшить подачу газа,
поверните вправо кольцо D, которое
находится в нижней части магнитной
катушки. Подача газа увеличивается
при повороте кольца влево.
(3 полных оборота для перехода с
минимальной на максимальную
подачу).
Регулировка гидротормоза
Регулировка 2-ой ступени
Регулировка 1-ой ступени
Реле
давления
Катушка
электромагни
та
Крышка
фильтра
Соединитель
ный фланец
Двухступенчатый клапан
Винт регулировки
регулятора
давления газа
pBr (4 - 20 мбар)
Блокировочн
ый винт
Запломби
рованный
винт
