ELCO VECTRON G 3 Duo Plus VG3.290 DP KL d3/4" - Rp1" [16/46] Монтаж горелки
02/2010 - Art. Nr. 4200 1028 2900A 11
Монтаж

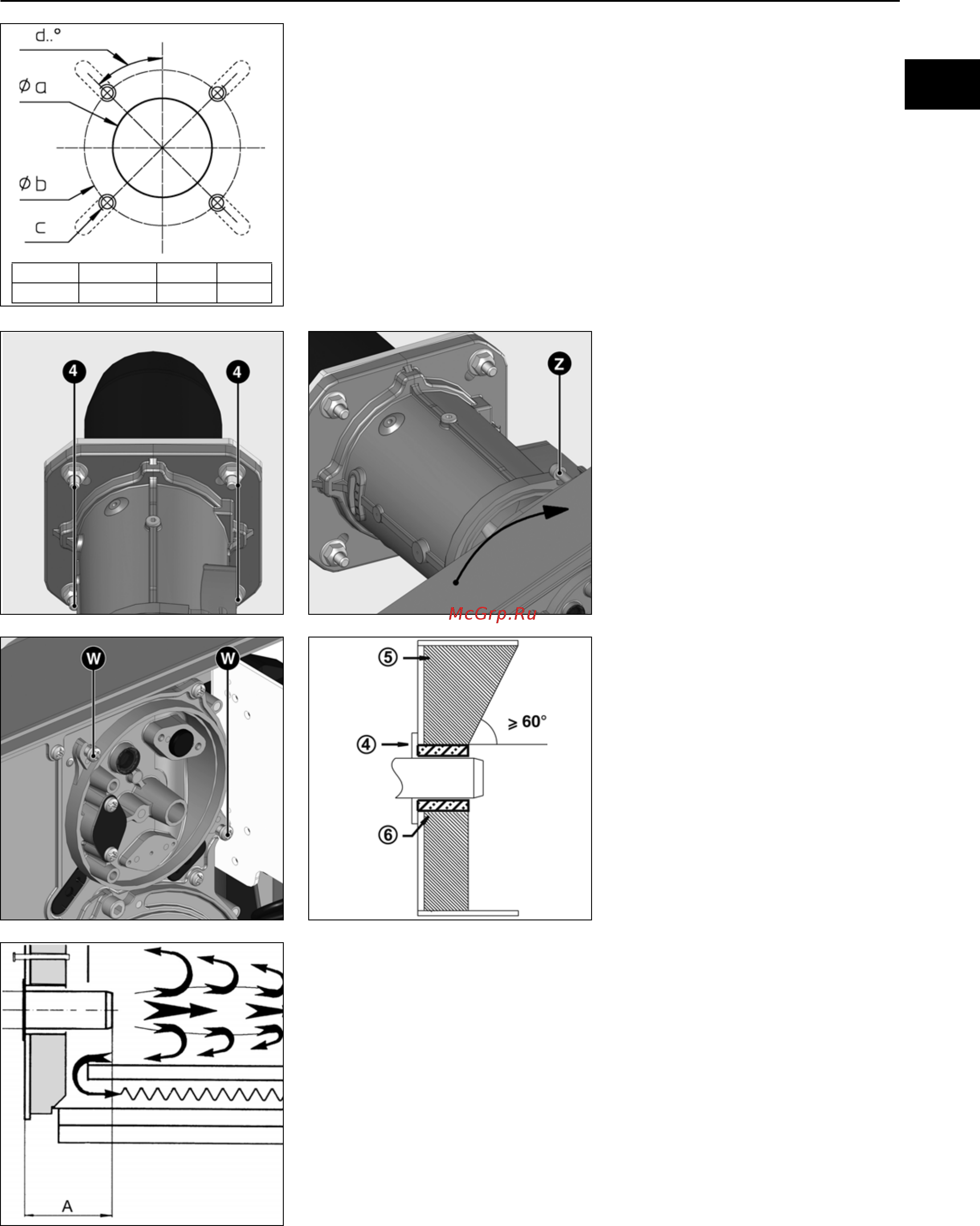

Монтаж горелки
Диам. a Диам. b c d
140-155 165-220 M10 45°
Подготовка лицевой стороны
котла
• Подготовьте крепежную пластину
горелки/дверцу котла, как показано
на схеме слева.
• Внутренний диаметр a отверстия
крепежной пластины должен быть в
диапазоне 140 -155 мм.
• Чтобы закрепить фланец головки
горелки, выполните 4 резьбовых
отверстия M10 (диаметр
окружности расположения центров
отверстий 165 - 220 мм), как
показано на схеме рядом.
Установка головки горелки
• Заверните шпильки
в крепежную
пластину горелки / дверь котла и
установите изоляционную
прокладку. Для диаметра отверстий
< 220 мм вырежьте продолговатые
отверстия необходимого размера.
• Извлеките органы горения из
головки горелки.
• Закрепите головку горелки 4
гайками (Поз. 4). При этом
проследите за правильностью
расположения присоединительного
фланца газовой линии (слева или
справа).
Глубина установки сопла горелки и
огнеупорное уплотнение
Для котлов без охлаждения передней
стенки и при отсутствии других
указаний со стороны производителя
котла, необходимо выполнить
огнеупорную вставку или
теплоизоляцию 5, как показано на
рисунке слева. Это уплотнение не
должно заходить за передний край
сопла горелки, а угол его конического
скоса должен превышать 60°.
Воздушный промежуток 6 должен быть
заполнен эластичным и
невоспламеняемым
теплоизоляционным материалом.
Трубка отбора давления в топочной
камере pF не должна быть
закупорена.
Система отвода продуктов горения
Для предотвращения неприятного
шума не рекомендуется применять
для соединения котла с дымоходом
соединительные детали с проходным
каналом, изогнутым под прямым
углом.
Монтаж корпуса горелки
• Снимите крышку (2 винта W).
• На корпусе горелки полностью
выверните два винта Z.
• Приблизьте корпус горелки,
предварительно повернув его не
менее чем на 15°
влево.
• Вставьте два крепежных винта Z
корпуса в два предусмотренных
для них ушка фланца.
• Затяните оба винта.
Для установки с верхним
расположением улитки
вентилятора освободите от
защелок дисплей, поверните его
на 180° и установите на место.
Для котлов с глухой камерой сгорания
при выборе минимальной глубины A
сопла горелки необходимо
руководствоваться указаниями
производителя котла.
ru
