![ELCO VECTRON G 3 Duo Plus VG3.290 DP KL d3/4" - Rp1" [20/46] Ввод в эксплуатацию](/img/pdf.png)
ELCO VECTRON G 3 Duo Plus VG3.290 DP KL d3/4" - Rp1" [20/46] Ввод в эксплуатацию
02/2010 - Art. Nr. 4200 1028 2900A 15

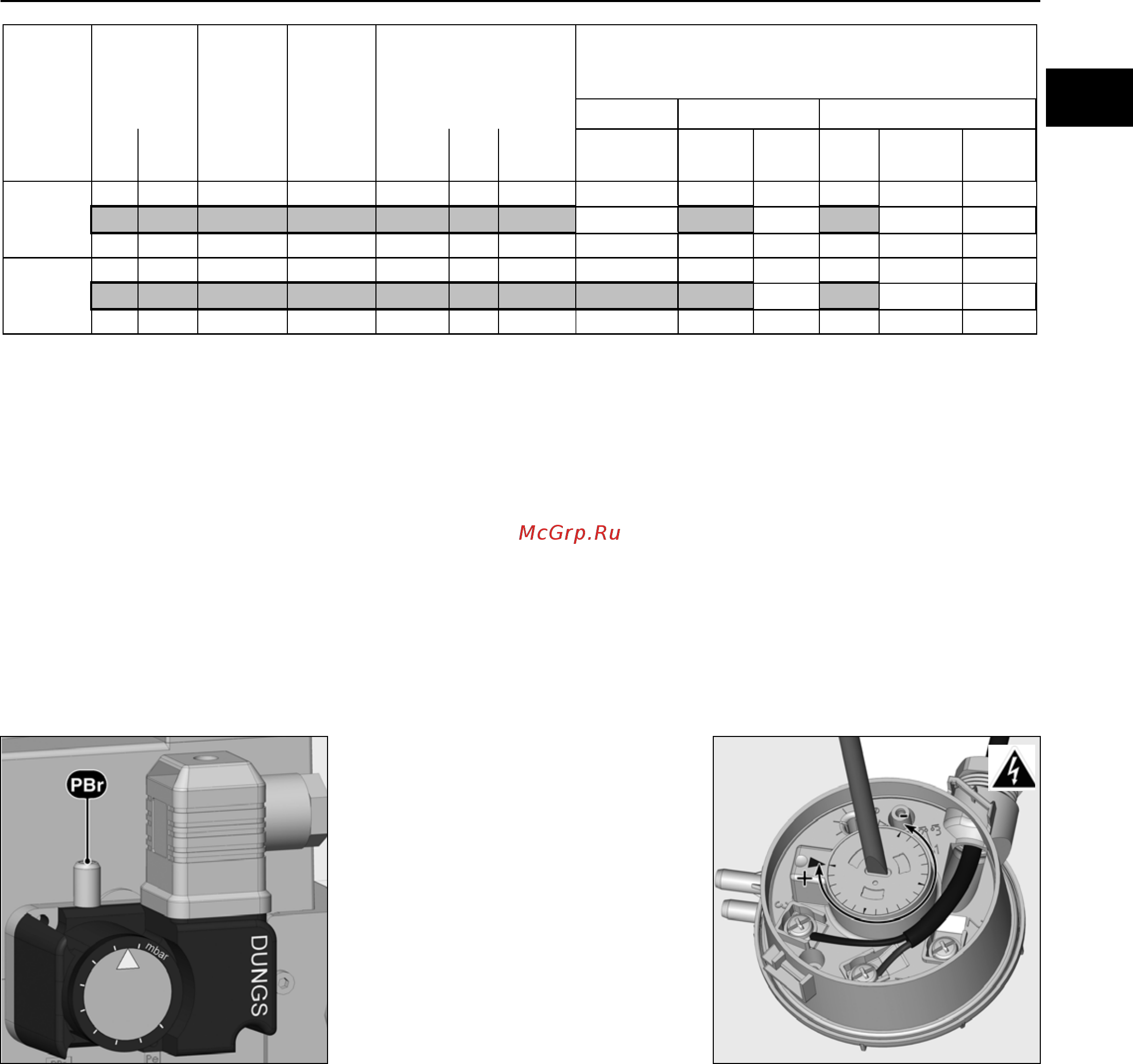

Ввод в эксплуатацию
Регулировочные значения
Регулировочные данные приведены
выше для справки, чтобы облегчить
запуск горелки. Заводские
регулировочные значения нанесены
жирным шрифтом на сером фоне.
Регулировочные значения
необходимы для оптимальной
работы горелки.
Настройка реле давления газа
• Снимите прозрачную крышку.
• Временно настройте давление на
значение 15 мбар.
Регулировка реле давления
воздуха
• Снимите прозрачную крышку.
• Временно настройте давление на
значение 1 мбар.
MB-VEF420
Мин.Maкс.
Мощн.
розжиг
Мин.Maкс. G25 G20 G25 G20 G25 G31
100 195 40 2,2
7,5 7,5 35 -
1,6 / 0,1 2 / -0,3 2 / -0,4 2,25 / -0,6 1,2 / -0,1
110 225 40 2,5 10 10 45 - 1,6 / 0,1
2 / -0,3
2 / -0,4
2,25 / -0,6 1,2 / -0,1
125 250 40 2,8 15 15 55 - 1,6 / 0,1 2 / -0,3 2 / -0,4 2,25 /-0,6 1,2 / -0,1
120 240 40 2,7
10 10 40 2,1 / -0,6
1,7/-0,4 2/-0,8 2/-0,4 2,4/-0,8 1,3/0,1
135 270 40 2,9 12 12 50 2,1 /-0,6 1,6/0,1
2/-0,8
2/-0,4
2,2/-0,5 1,3/0,1
150 300 40 3,3 17 17 90 2,1 / -0,6 1,75/-0,8 2,3/-1,5 2/-0,7 2,4/-0,8 1,3/0
MB-VEF407
Регулировка газового клапана
Винт V / Винт N
Размер Y,
мм
Давление
в камере
сгорания
pF, мбар
Положение воздушной
заслонки
MB-VEF412
VG3.290
DP
VG3.360
DP
Мощность
горелки,
кВ
т
