ELCO VECTRON G 3 Duo Plus VG3.290 DP KN d1"1/4 - Rp1"1/4 [23/46] Ввод в эксплуатацию
02/2010 - Art. Nr. 4200 1028 2900A18
Ввод в эксплуатацию
Предварительная настройка без пламени
Общие указания, выполняемые перед запуском горелки
Окончание меню предварительной настройки без пламени

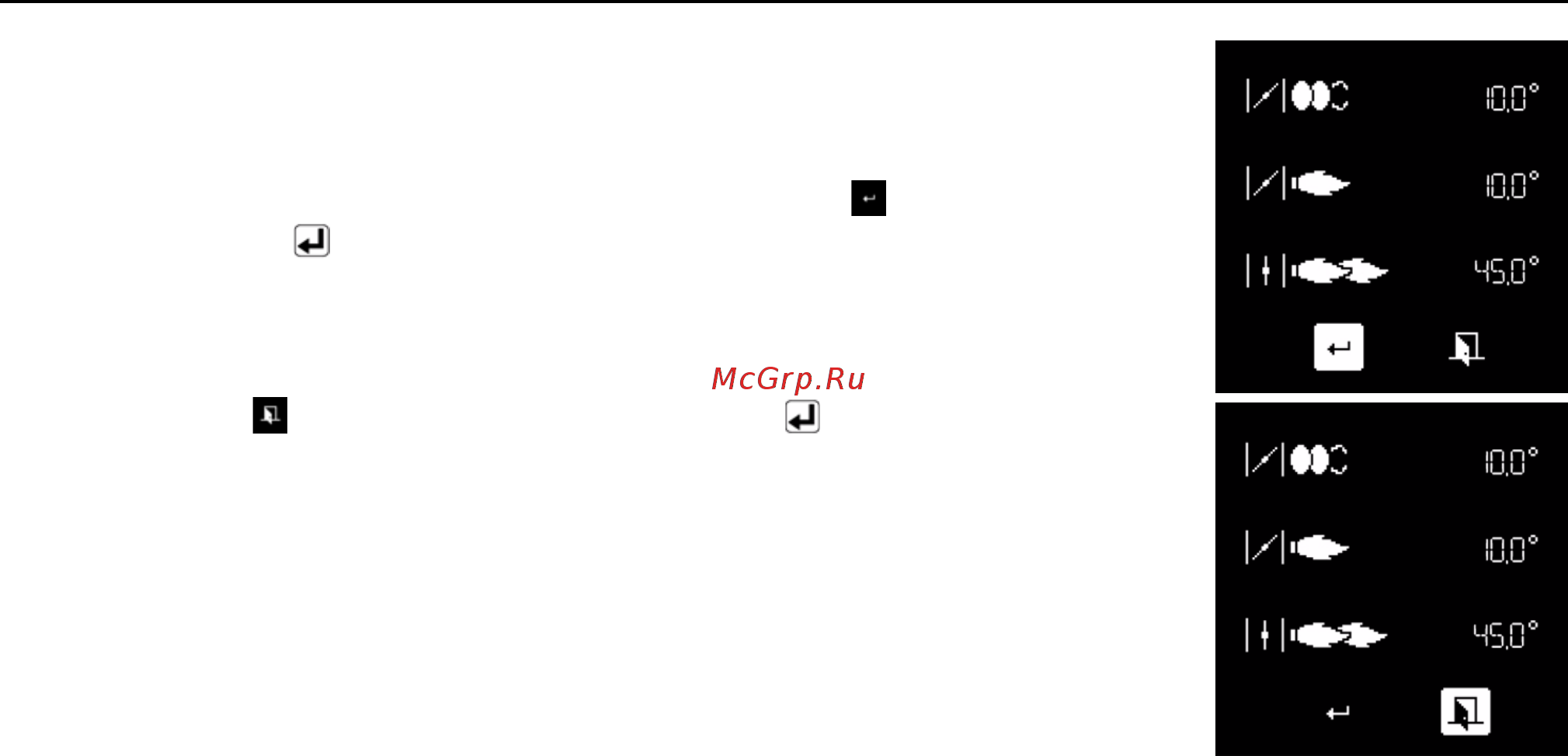

Когда все положения серводвигателя определены в соответствии с нужными настройками,
можно переходить к следующему этапу пуска в эксплуатацию - «Настройка с пламенем».
Для этого установите курсор в нижней части экрана на символе и подтвердите
нажатием на клавишу .
Если потребуется выйти из меню без регистрации предварительных настроек,
установите
курсор на символе и подтвердите нажатием на клавишу .
Оптимизация характеристик
горения
При необходимости, оптимизируйте
значения параметров горения,
изменяя положения дефлектора
(размер Y). Это позволит влиять на
поведение при запуске, пульсацию и
характеристики горения. Уменьшение
координаты Y ведет к увеличению
значения CO
2
, работа при запуске
(розжиг) становится более жесткой.
При необходимости компенсируйте
изменение расхода воздуха,
регулируя положение воздушной
заслонки.
Внимание! Соблюдайте
минимальную необходимую
температуру топочных газов,
следуя указаниям производителя
котла и принимая во внимание тип
вытяжных труб, чтобы избежать
эффекта конденсации.
Опасность взрыва!
Постоянно контролируйте
содержание CO, CO
2
и
дымовые выбросы в
процессе регулировки. В
случае образования CO
оптимизируйте значения
горения. Содержание CO не
должно превышать
50 пропромилле.
Контроль работы
Технический контроль безопасного
горения должен осуществляться как
при первом пуске, так и после
проведения ремонта, осмотров или
продолжительного простоя
оборудования.
- Проверьте запуск с закрытым
газовым клапаном:
по истечении времени
безопасности блок
управления и
безопасности должен указать
нехватку газа или перейти в режим
безопасности.
- Запуск с замкнутым контактом реле
давления воздуха:
по истечении 8 секунд времени
испытания, горелка переходит в
режим безопасности.
- Проверка запуска с разомкнутым
контактом реле давления воздуха:
через 60 секунд времени ожидания
блок управления и безопасности
переходит в режим безопасности.
- Проверка запуска с
кратковременным размыканием
контакта реле давления воздуха во
время предварительной
вентиляции:
блок управления и безопасности
повторно запускает программу
предварительной вентиляции
(давление воздуха снова
обнаруживается в интервале
60 секунд); в противном случае
следует переход в режим
безопасности.
