02/2010 - Art. Nr. 4200 1028 2900A22

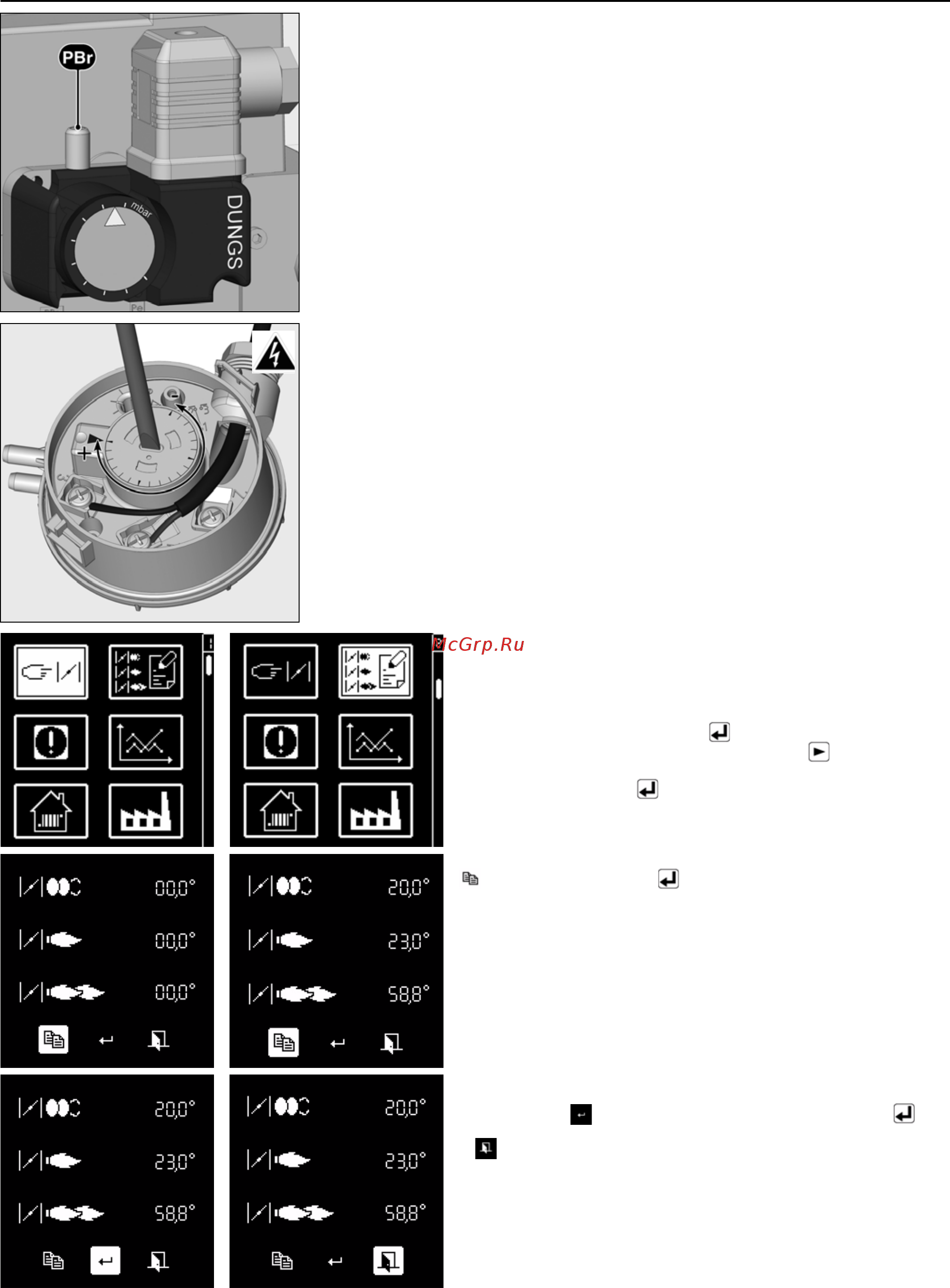

Регистрация настроечных данных на дисплее
Если настройка горелки была успешно завершена, положения
серводвигателя для всех рабочих состояний зафиксированы в
блоке безопасности. В дисплее можно сохранить резервную
копию значений.
Для этого нажмите на клавишу , появится экран,
показанный напротив. С помощью клавиши выберите
меню «Хранение регулировочных данных» и подтвердите
нажатием на клавишу .
Появляется экран напротив. Установите курсор на символе
, нажмите на клавишу для загрузки регулировочных
данных из блока безопасности в дисплей.
В этот момент возможно:
- сохранить значения в дисплее, для этого установите курсор
на символе и подтвердите нажатием на клавишу .
- выйти из меню без сохранения данных с помощью символа
.
Ввод в эксплуатацию
Настройка реле давления газа
Регулировка реле давления воздуха
Регистрация настроечных данных на дисплее
Настройка реле давления газа
• Чтобы настроить давление отключения:
снимите крышку реле давления газа.
• Установите прибор для измерения
давления газа в точке pBr.
• Запустите горелку. Переведите в
работу на максимальной мощности.
• Уменьшите давление перед газовой
рампой, плавно прикрывая клапан
ручного отключения газа до момента,
когда
- давление газа pBr за рампой
снижается
- стабильность пламени ухудшается
- содержание CO в отходящих газах
возрастает
- или когда сигнал пламени отчетливо
ослабевает.
• Поверните регулировочный диск по
часовой стрелке до положения, в
котором реле давления газа отключит
горелку.
• Продолжайте поворачивать диск по
часовой стрелке, чтобы настроить реле
давления газа на значение на 10%
большее, чем значение отключения
горелки, определенное
выше.
Настройка давления отключения
• Откройте клапан ручного отключения
газа
• Запустите горелку.
• Закройте клапан ручного отключения
газа.
Должна запуститься процедура,
соответствующая нехватке газа, без
перехода блока управления горелки в
режим безопасности.
Регулировка регулятора давления
воздуха
• Установите прибор для измерения
давления. Для этого установите
соединительный тройник на
воздухопровод.
• Переведите горелку в работу на
минимальной мощности.
• Настройте точку отключения
примерно на 15% ниже
установленного опытным путем
давления отключения.
