ELCO VECTRON G 3 Duo Plus VG3.290 DP KN d1"1/4 - Rp1"1/4 [30/46] Обслуживание
02/2010 - Art. Nr. 4200 1028 2900A 25
Обслуживание

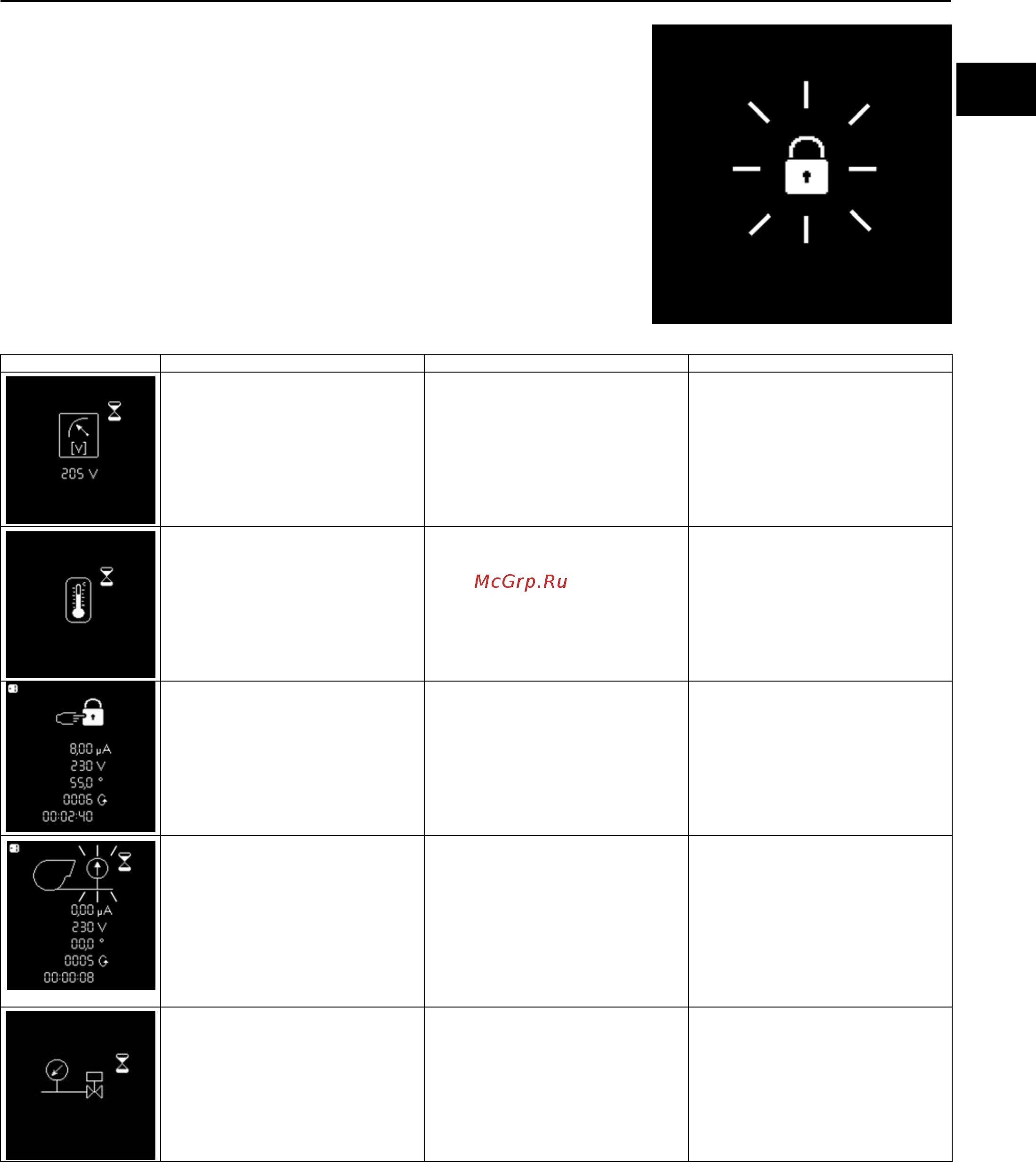

Устранение неисправностей
Символ Состояния Причины Способ устранения
После замыкания термостата
горелка не запускается.
Нет сигнала ошибки на блоке
управления и безопасности.
Понижение напряжения
электропитания или его
отсутствие.
Неисправность блока.
Проверьте причину понижения
напряжения или его отсутствия.
Замените блок.
Нет запроса на тепло. Термостаты неисправны или не
настроены.
Отрегулируйте или замените
термостаты.
При включении электропитания
горелка запускается
на очень
короткое время, затем
отключается и подает световой
сигнал.
Блок был намеренно
заблокирован вручную.
Разблокируйте блок.
Горелка не запускается. Реле давления воздуха: не
находится в положении
выключения.
Неправильная настройка.
Слипание контакта.
Осуществите новую регулировку
реле давления.
Проверьте электропроводку.
Замените реле давления.
Горелка не запускается.
Давление газа в норме.
Недостаточное давление
газа.
Реле давления газа не
настроено или неисправно.
Проверьте газопроводы.
Очистите фильтр.
Проверьте реле давления газа
или замените компактный
газовый блок.
Причины неисправностей и способы
их устранения
При отклонениях от нормы, должны
быть проверены нормальные условия
для работы горелки:
1. Есть электрический ток?
2. Есть давление газа?
3. Кран остановки подачи газа открыт?
4. Все устройства управления и
безопасности (регулятор
температуры котла,
предохранительное устройство при
недостатке воды, концевые
выключатели и т. д.) правильно
отрегулированы?
Если неисправность сохраняется,
проверьте работу каждого компонента
горелки.
Ни один из существенных компонентов
системы безопасности не должен
ремонтироваться; эти компоненты
должны заменяться компонентами с
таким же обозначением.
Используйте только
оригинальные запасные
части.Отключите
электропитание перед
выполнением работ по
техническому обслуживанию и
очистке.
после проведения любых работ:
• Проверьте горение в реальных
условиях эксплуатации (при
закрытых дверцах, при
установленном кожухе и т. д.), а
также герметичность трубопроводов.
• Зафиксируйте результаты в
соответствующих документах.
ru
