ELCO VECTRON G 6 Modulo VG6.1600 M KN d2" - Rp2"/TC [20/56] Монтаж
10/2009 - Art. Nr. 4200 1025 1300A14
Монтаж
Подсоединение газа
Электроподключение
Электроподключение
Подключение горелки и узла
регулирования обязательно
выполняйте в соответствии с
электросхемой.
Электропитание и
электросоединения должны
соответствовать действующим
стандартам.
Внимание!
• Перед любым подключением
горелки к электропитанию закройте
ручной четвертьоборотный кран.
• Установите главный выключатель
пульта управления в нулевое
положение.
Перед выполнением любых работ на
электроразъемах серводвигателей
газового клапан и воздушной
заслонки
, дисплея или на разъеме Е-
Bus горелка должна быть отключена
от сети путем разъединения
7-контактного разъема.
Подключение электродвигателя
горелки
Горелка поставляется для сети
перемнный тока 400 В - 50 Гц, с
нулевым проводом и заземлением.
Проведите кабели подключения
двигателя горелки в зажим и
подключите на клеммный разъем
согласно электрической схеме.
Проверьте направление вращения
двигателя
вентилятора (см. стрелку
на корпусе горелки), вручную нажав
на выключатель горелки.
Подключение горелки и узла
регулирования
Вставьте 4-полюсный и 7-полюсный
разъемы панели подключения котла в
соответствующие разъемы горелки.

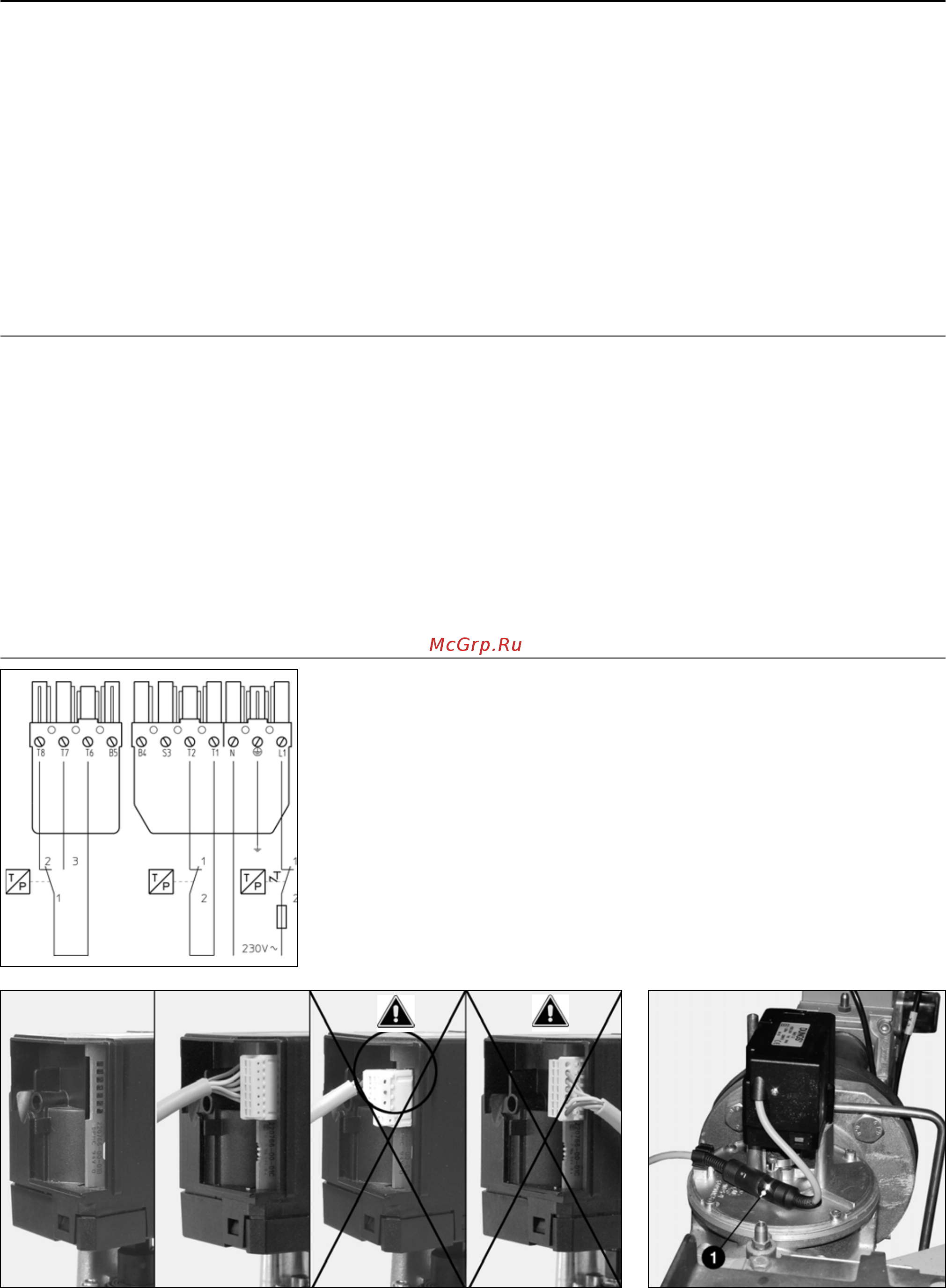

Присоединение газовой рампы
• Соедините газовую рампу с
разъемами на горелке (черный с
черным, серый с серым).
• Подключите разъем 1 между
горелкой и серводвигателем
газового клапана, как показано на
рисунке ниже.
Общие указания по подключению
газа
• Подключение газовой рампы к
газовой сети должно
осуществляться только
квалифицированным
специалистом.
• Сечение газового трубопровода
должно быть достаточным, чтобы
давление подаваемого газа не
падало ниже заданного уровня.
При пуске горелки в эксплуатацию
установка немедленно переходит под
ответственность лица,
осуществившего монтаж или его
представителя. Только это лицо
может гарантировать, что установка
соответствует всем действующим
нормам и предписаниям.
Лицо, осуществляющее монтаж,
должно обладать разрешением,
выданным поставщиком газа,
проверить герметичность
оборудования и выполнить продувку
воздуха.
