Краткий обзор
Комплект поставки
Принадлежности

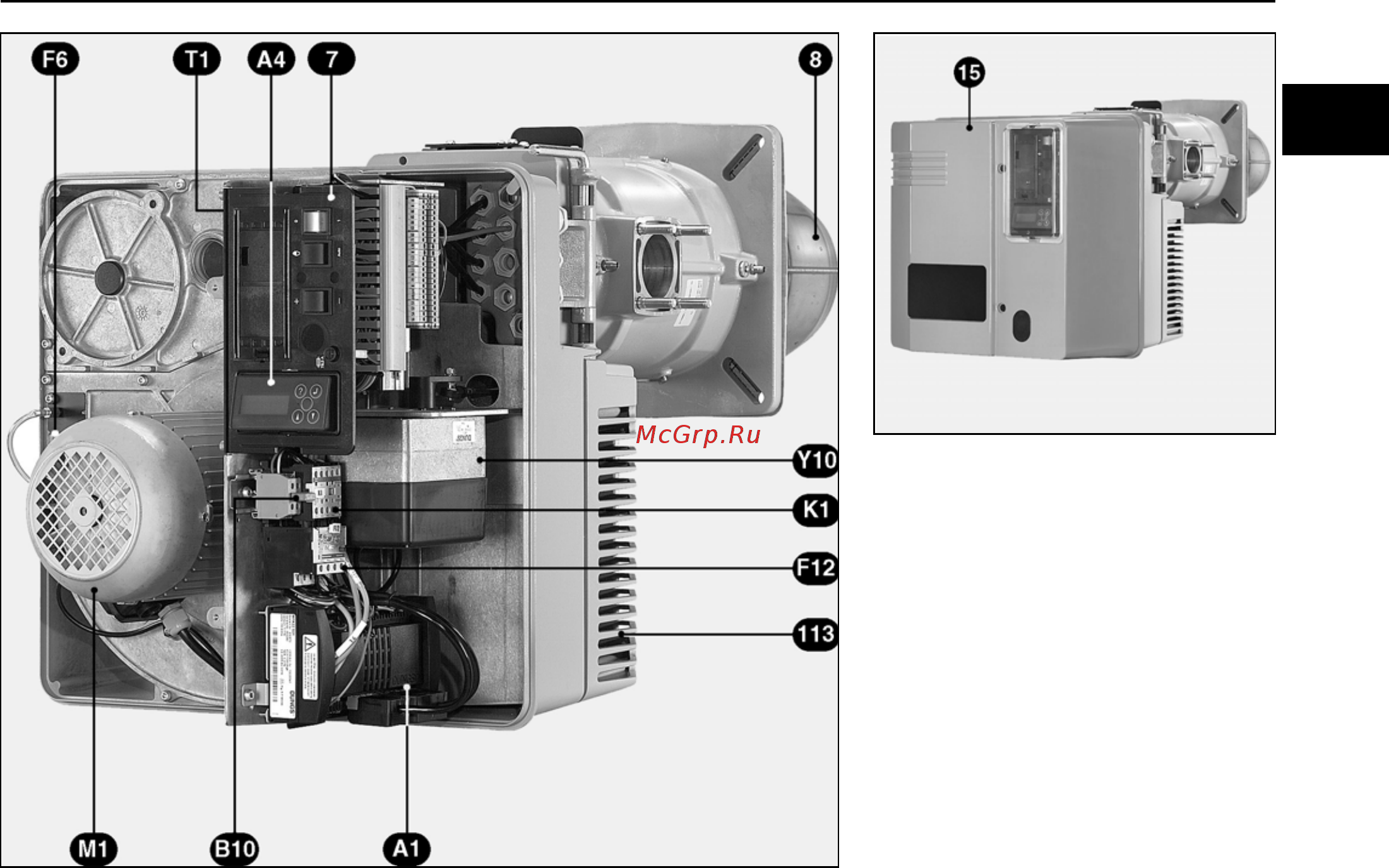

A1 Блок
A4 Дисплей
B10 Мост ионизации
F6 Реле давления воздуха
F12 Термореле выключателя
K1 Выключатель двигателя
вентилятора
M1 Двигатель горелки
T1 Устройство розжига (не видно)
Y10 Серводвигатель воздуха
7 Пульт управления
8 Сопло
13 Кожух
113 Короб воздухозабора
Комплект поставки
Газовая горелка поставляется в трех
стандартных упаковках, в которые
входят:
- Корпус горелки с руководством по
эксплуатации, электрическая
схема, каталог запчастей,
термоизоляционная прокладка.
- Головка горелки с уплотнительной
прокладкой фланца и крепежом
- Газовая рампа DMV с газовым
клапаном и со встроенным или
внешним фильтром, штуцеры,
болты, уплотнения.
Дополнительное оборудование,
поставляемое на заказ:
- Камера всасывания воздуха
- Шумоподавляющий кожух
- Клапан отключения газа
- предохранительный термоклапан
- Компенсатор
- Регулятор мощности
- Следящий потенциометр
- Кронштейн
- Манометр
