Ввод в эксплуатацию

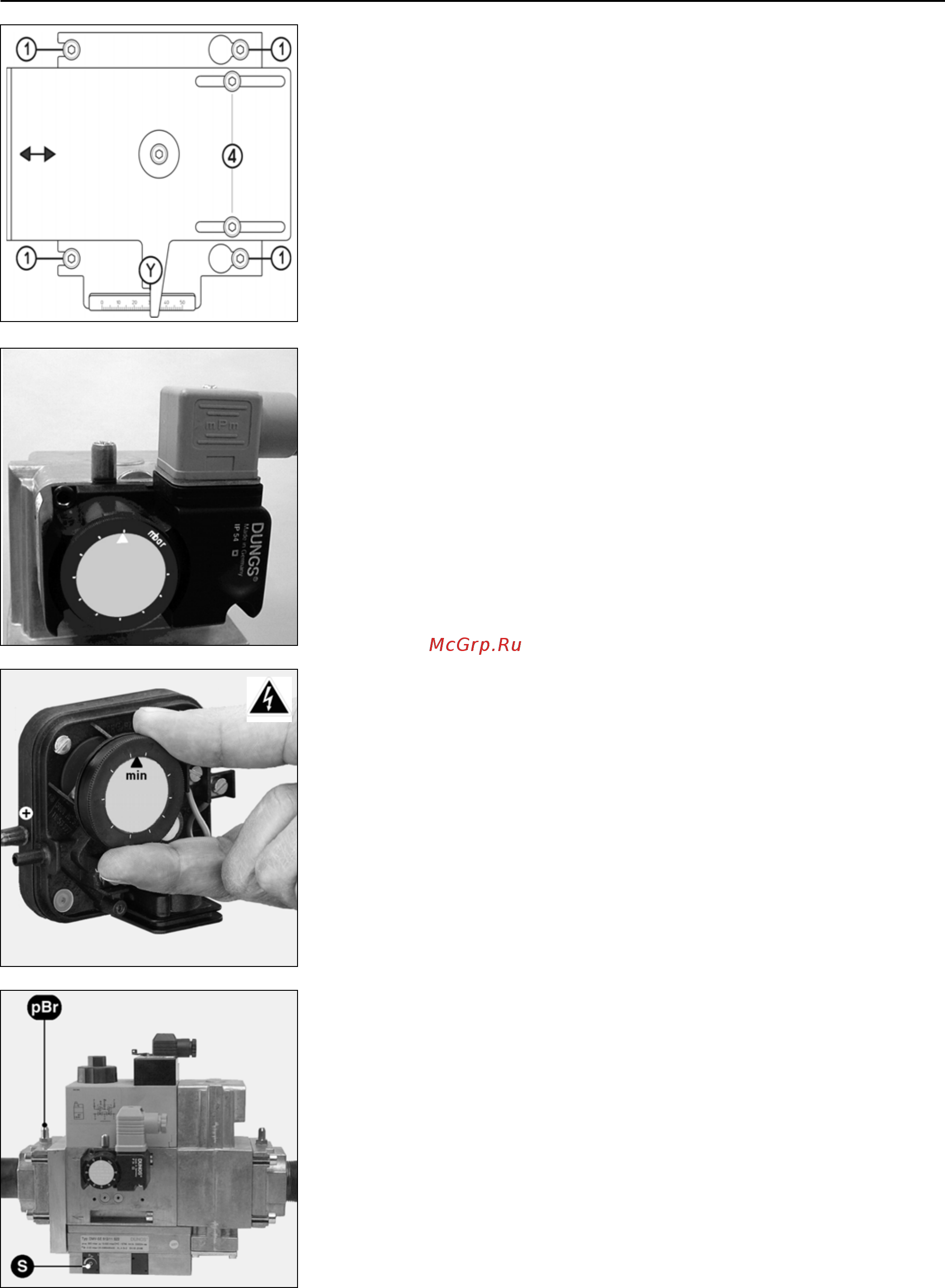

Регулировка положения головки горелки
Реле давления газа и реле давления воздуха
Регулировка головки горелки
Размер Y изменяется перемещением
настроечной панели RTC.
• Для этого ослабьте затяжку винтов
2.
• Скорректируйте положение головки
горелки в соответствии с таблицей.
На поведение при запуске и на
горение может повлиять
регулировка головки горелки
Не прикасайтесь к винтам 1.
Реле давления газа
• Снимите прозрачную крышку.
• Установите регулировочный
цилиндр на значение
5 мбар (природный газ и пропан).
Реле давления газа встроено между
клапанами. Газовый
предохранительный клапан Y15
получает питание в течение 1с перед
временем безопасности. В течение
этого времени реле давления газа
должно быть включено. При
недостаточном давлении газа запуск
горелки прерывается и начинается
время ожидания в 2 минуты. Затем
следует вторая попытка запуска.
Время ожидания может быть
прерван, только отключением
горелки от напряжения сети.
Время ожидания: 3 x 2 минуты, затем
1 час
Реле давления воздуха
• Снимите прозрачную крышку.
• Временно установите реле
давления воздуха на минимальное
значение.
Регулировка регулятора давления
На заводе регулятор давления
установлен на базовые
регулировочные значения (см.
страницу 15). Проверьте давление
газа после первого запуска горелки
(точка измерения на выходном
фланце газовой рампы) и при
необходимости отрегулируйте
давление pBr регулировочным
винтом S. После пуска в
эксплуатацию не изменяйте эту
регулировку.
