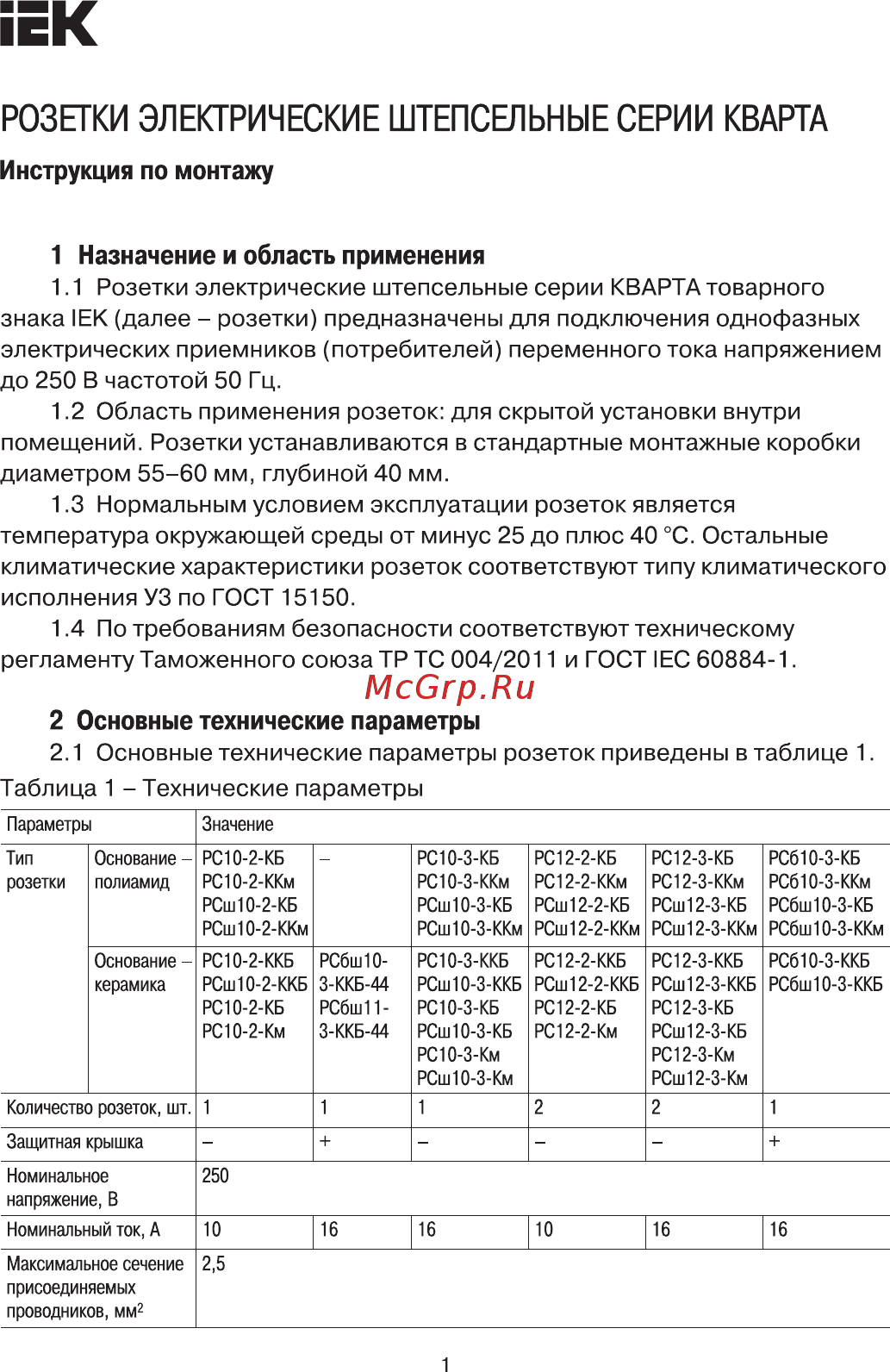

EK РОЗЕТКИ ЭЛЕКТРИЧЕСКИЕ ШТЕПСЕЛЬНЫЕ СЕРИИ КВАРТА Инструкция по монтажу 1 Назначение и область применения 1 1 Розетки электрические штепсельные серии КВАРТА товарного знака IЕК далее розетки предназначены для подключения однофазных электрических приемников потребителей переменного тока напряжением до 250 В частотой 50 Гц 1 2 Область применения розеток для скрытой установки внутри помещений Розетки устанавливаются в стандартные монтажные коробки диаметром 55 60 мм глубиной 40 мм 1 3 Нормальным условием эксплуатации розеток является температура окружающей среды от минус 25 до плюс 40 С Остальные климатические характеристики розеток соответствуют типу климатического исполнения УЗ по ГОСТ 15150 1 4 По требованиям безопасности соответствуют техническому регламенту Таможенного союза ТР ТС 004 2011 и ГОСТ IЕС 60884 1 2 Основные технические параметры 2 1 Основные технические параметры розеток приведены в таблице 1 Таблица 1 Технические параметры Параметры Тип розетки Значение Основание полиамид РС10 2 КБ РС10 2 ККМ РСшЮ 2 КБ РСшЮ 2 ККм Основание керамика РС10 2 ККБ РСшЮ 2 ККБ РС10 2 КБ РС10 2 КМ РСбш10З ККБ 44 РСбш11З ККБ 44 РС10 3 КБ РС10 3 ККМ РСшЮ З КБ РС12 2 КБ РС12 3 КБ РС12 2 ККМ РСш12 2 КБ РС12 3 ККМ РСш12 3 КБ РС610 3 КБ РСбЮ З ККм РСбш10 3 КБ РСшЮ З ККм РСш12 2 ККм РСш12 3 ККм РСбш10 3 ККм РС10 3 ККБ РСш10 3 ККБ РС10 3 КБ РС12 2 ККБ РСш12 2 ККБ РС12 2 КБ РС12 3 ККБ РСш12 3 ККБ РС12 3 КБ РС610 3 ККБ РСбшЮ З ККБ РСшЮ З КБ РС12 2 Км РСш12 3 КБ РС12 3 Км РСЮ З Км РСш12 3 Км РСшЮ З Км Количество розеток шт 1 1 1 2 2 1 Защитная крышка Номинальное напряжение В 250 16 16 10 16 16 Номинальный ток А 10 Максимальное сечение присоединяемых 2 5 проводников мм2
