Iek РС10-2-КБ 10А КВАРТА белый ERK13-K01-10-DM [4/7] Страница 4

Содержание

• Знака iек далее розетки предназначены для подключения однофазных электрических приемников потребителей переменного тока напряжением до 250 в частотой 50 гц 1
• Инструкция по монтажу 1
• Назначение и область применения 1 розетки электрические штепсельные серии кварта товарного 1
• Нормальным условием эксплуатации розеток является 1
• Область применения розеток для скрытой установки внутри 1
• Основные технические параметры 2 основные технические параметры розеток приведены в таблице 1 1
• По требованиям безопасности соответствуют техническому 1
• Помещений розетки устанавливаются в стандартные монтажные коробки диаметром 55 60 мм глубиной 40 мм 1
• Регламенту таможенного союза тр тс 004 2011 и гост iес 60884 1 1
• Розетки электрические штепсельные серии кварта 1
• Страница 1 1
• Таблица 1 технические параметры 1
• Температура окружающей среды от минус 25 до плюс 40 с остальные климатические характеристики розеток соответствуют типу климатического исполнения уз по гост 15150 1
• Ооо 2
• Продолжение таблицы 1 2
• Страница 2 2
• Электрические схемы соединений представлены на рисунке 1 2
• Габаритные и присоединительные размеры розеток представлены 3
• На рисунках 2 6 3
• Страница 3 3
• Страница 4 4
• Страница 5 5
• Страница 6 6
• Страница 7 7

Похожие устройства

• Iek РС10-2-КБ 10А КВАРТА белый ERK13-K01-10-DM Схема подключения
• Iek РС10-2-ККм 10А КВАРТА кремовый ERK13-K33-10-DM Габаритный Чертеж
• Iek РС10-2-ККм 10А КВАРТА кремовый ERK13-K33-10-DM Руководство По Монтажу
• Iek РС10-2-ККм 10А КВАРТА кремовый ERK13-K33-10-DM Схема подключения
• Iek РС10-3-ВБ 16А ВЕГА белый ERV11-K01-16-DM Габаритный Чертеж
• Iek РС10-3-ВБ 16А ВЕГА белый ERV11-K01-16-DM Руководство По Монтажу
• Iek РС10-3-ВБ 16А ВЕГА белый ERV11-K01-16-DM Схема подключения
• Iek РС10-3-КБ 16А КВАРТА белый ERK14-K01-16-DM Габаритный Чертеж
• Iek РС10-3-КБ 16А КВАРТА белый ERK14-K01-16-DM Руководство По Монтажу
• Iek РС10-3-КБ 16А КВАРТА белый ERK14-K01-16-DM Схема подключения
• Iek РС10-3-ККм 16А КВАРТА кремовый ERK14-K33-16-DM Габаритный Чертеж
• Iek РС10-3-ККм 16А КВАРТА кремовый ERK14-K33-16-DM Руководство По Монтажу
• Iek РС10-3-ККм 16А КВАРТА кремовый ERK14-K33-16-DM Схема подключения
• Iek РСб10-3-КБ 16А КВАРТА белый ERK15-K01-16-DM Габаритный Чертеж
• Iek РСб10-3-КБ 16А КВАРТА белый ERK15-K01-16-DM Руководство По Монтажу
• Iek РСб10-3-КБ 16А КВАРТА белый ERK15-K01-16-DM Схема подключения
• Iek РСб10-3-ККм 16А КВАРТА кремовый ERK15-K33-16-DM Габаритный Чертеж
• Iek РСб10-3-ККм 16А КВАРТА кремовый ERK15-K33-16-DM Руководство По Монтажу
• Iek РСб10-3-ККм 16А КВАРТА кремовый ERK15-K33-16-DM Схема подключения
• Iek РСбш10-3-КБ 16А КВАРТА белый ERK12-K01-16-DM Габаритный Чертеж

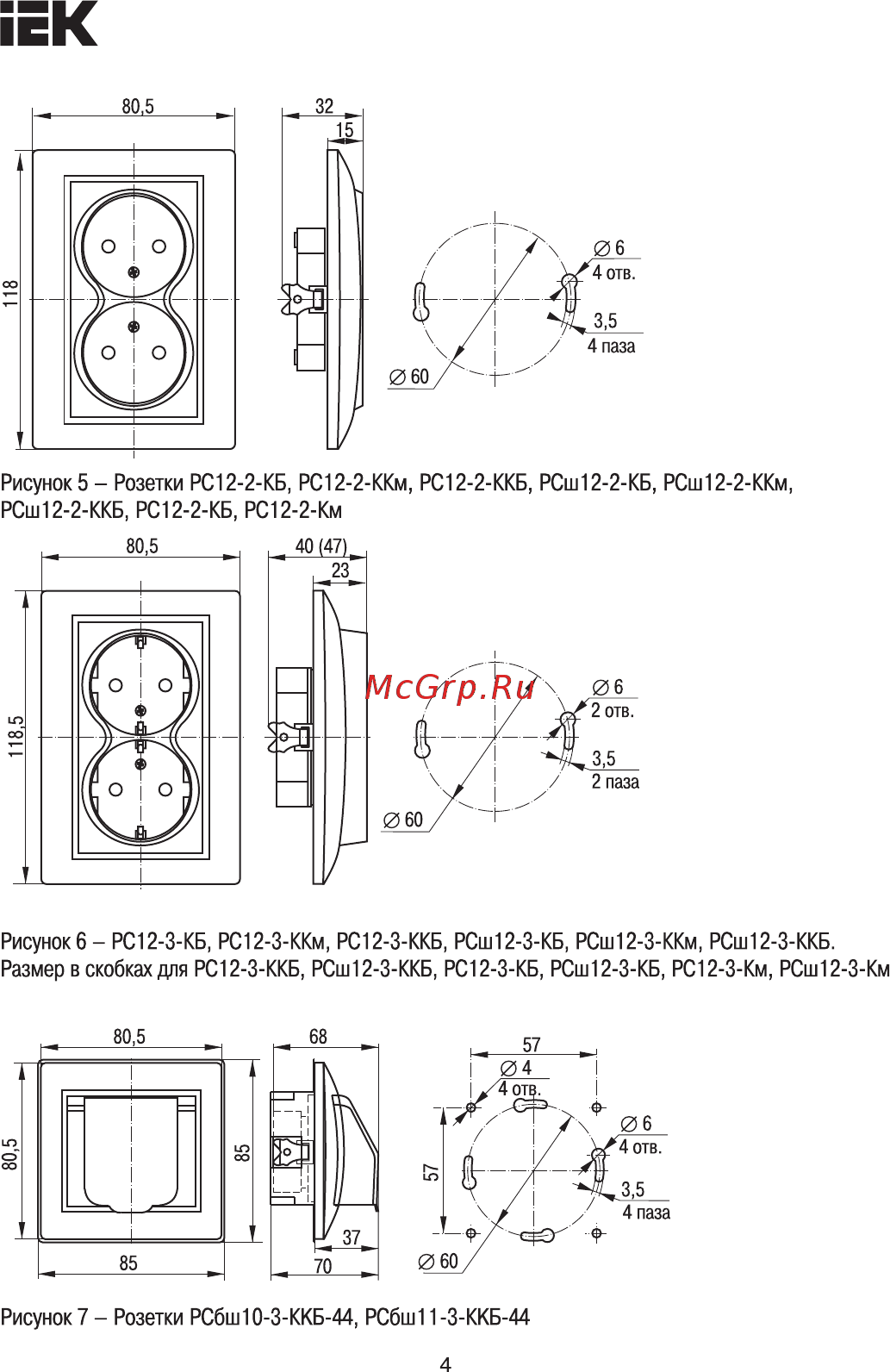

EK Рисунок 5 Розетки РС12 2 КБ РС12 2 ККМ РС12 2 ККБ РСш12 2 КБ РСш12 2 ККм РСш12 2 ККБ РС12 2 КБ РС12 2 КМ Рисунок 6 РС12 3 КБ РС12 3 ККМ РС12 3 ККБ РСш12 3 КБ РСш12 3 ККм РСш12 3 ККБ Размер в скобках для РС12 3 ККБ РСш12 3 ККБ РС12 3 КБ РСш12 3 КБ РС12 3 Км РСш12 3 Км Рисунок 7 Розетки РСбш10 З ККБ 44 РСбш11 З ККБ 44 4
