Iek РС10-2-КБ 10А КВАРТА белый ERK13-K01-10-DM [5/7] Страница 5

Содержание

• Знака iек далее розетки предназначены для подключения однофазных электрических приемников потребителей переменного тока напряжением до 250 в частотой 50 гц 1
• Инструкция по монтажу 1
• Назначение и область применения 1 розетки электрические штепсельные серии кварта товарного 1
• Нормальным условием эксплуатации розеток является 1
• Область применения розеток для скрытой установки внутри 1
• Основные технические параметры 2 основные технические параметры розеток приведены в таблице 1 1
• По требованиям безопасности соответствуют техническому 1
• Помещений розетки устанавливаются в стандартные монтажные коробки диаметром 55 60 мм глубиной 40 мм 1
• Регламенту таможенного союза тр тс 004 2011 и гост iес 60884 1 1
• Розетки электрические штепсельные серии кварта 1
• Страница 1 1
• Таблица 1 технические параметры 1
• Температура окружающей среды от минус 25 до плюс 40 с остальные климатические характеристики розеток соответствуют типу климатического исполнения уз по гост 15150 1
• Ооо 2
• Продолжение таблицы 1 2
• Страница 2 2
• Электрические схемы соединений представлены на рисунке 1 2
• Габаритные и присоединительные размеры розеток представлены 3
• На рисунках 2 6 3
• Страница 3 3
• Страница 4 4
• Страница 5 5
• Страница 6 6
• Страница 7 7

Похожие устройства

• Iek РС10-2-КБ 10А КВАРТА белый ERK13-K01-10-DM Схема подключения
• Iek РС10-2-ККм 10А КВАРТА кремовый ERK13-K33-10-DM Габаритный Чертеж
• Iek РС10-2-ККм 10А КВАРТА кремовый ERK13-K33-10-DM Руководство По Монтажу
• Iek РС10-2-ККм 10А КВАРТА кремовый ERK13-K33-10-DM Схема подключения
• Iek РС10-3-ВБ 16А ВЕГА белый ERV11-K01-16-DM Габаритный Чертеж
• Iek РС10-3-ВБ 16А ВЕГА белый ERV11-K01-16-DM Руководство По Монтажу
• Iek РС10-3-ВБ 16А ВЕГА белый ERV11-K01-16-DM Схема подключения
• Iek РС10-3-КБ 16А КВАРТА белый ERK14-K01-16-DM Габаритный Чертеж
• Iek РС10-3-КБ 16А КВАРТА белый ERK14-K01-16-DM Руководство По Монтажу
• Iek РС10-3-КБ 16А КВАРТА белый ERK14-K01-16-DM Схема подключения
• Iek РС10-3-ККм 16А КВАРТА кремовый ERK14-K33-16-DM Габаритный Чертеж
• Iek РС10-3-ККм 16А КВАРТА кремовый ERK14-K33-16-DM Руководство По Монтажу
• Iek РС10-3-ККм 16А КВАРТА кремовый ERK14-K33-16-DM Схема подключения
• Iek РСб10-3-КБ 16А КВАРТА белый ERK15-K01-16-DM Габаритный Чертеж
• Iek РСб10-3-КБ 16А КВАРТА белый ERK15-K01-16-DM Руководство По Монтажу
• Iek РСб10-3-КБ 16А КВАРТА белый ERK15-K01-16-DM Схема подключения
• Iek РСб10-3-ККм 16А КВАРТА кремовый ERK15-K33-16-DM Габаритный Чертеж
• Iek РСб10-3-ККм 16А КВАРТА кремовый ERK15-K33-16-DM Руководство По Монтажу
• Iek РСб10-3-ККм 16А КВАРТА кремовый ERK15-K33-16-DM Схема подключения
• Iek РСбш10-3-КБ 16А КВАРТА белый ERK12-K01-16-DM Габаритный Чертеж

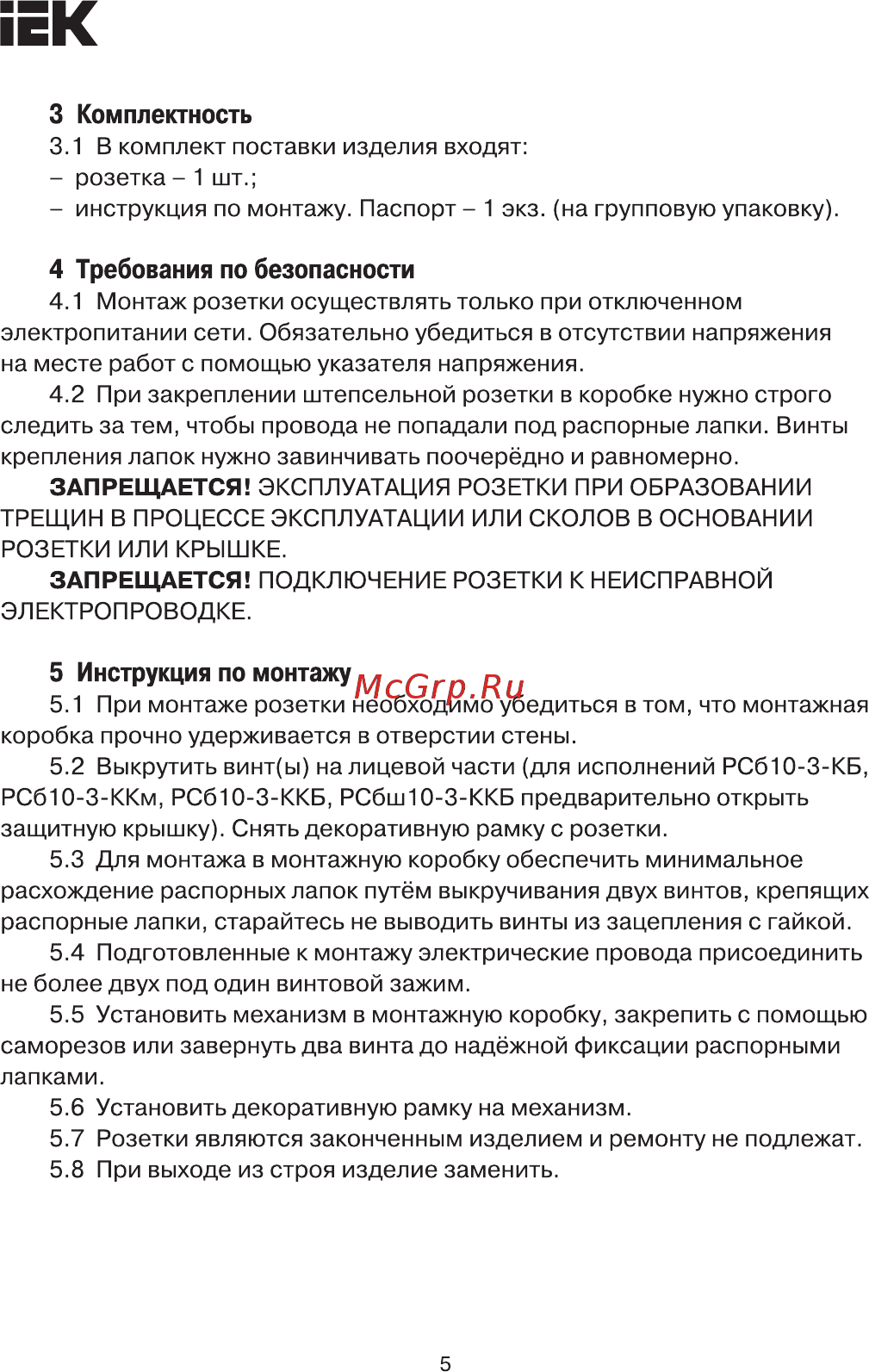

ЕК 3 Комплектность 3 1 В комплект поставки изделия входят розетка 1 шт инструкция по монтажу Паспорт 1 экз на групповую упаковку 4 Требования по безопасности 4 1 Монтаж розетки осуществлять только при отключенном электропитании сети Обязательно убедиться в отсутствии напряжения на месте работ с помощью указателя напряжения 4 2 При закреплении штепсельной розетки в коробке нужно строго следить за тем чтобы провода не попадали под распорные лапки Винты крепления лапок нужно завинчивать поочерёдно и равномерно ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ РОЗЕТКИ ПРИ ОБРАЗОВАНИИ ТРЕЩИН В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ ИЛИ СКОЛОВ В ОСНОВАНИИ РОЗЕТКИ ИЛИ КРЫШКЕ ЗАПРЕЩАЕТСЯ ПОДКЛЮЧЕНИЕ РОЗЕТКИ К НЕИСПРАВНОЙ ЭЛЕКТРОПРОВОДКЕ 5 Инструкция по монтажу 5 1 При монтаже розетки необходимо убедиться в том что монтажная коробка прочно удерживается в отверстии стены 5 2 Выкрутить винт ы на лицевой части для исполнений РС610 3 КБ РСбЮ З ККм РС610 3 ККБ РСбшЮ З ККБ предварительно открыть защитную крышку Снять декоративную рамку с розетки 5 3 Для монтажа в монтажную коробку обеспечить минимальное расхождение распорных лапок путём выкручивания двух винтов крепящих распорные лапки старайтесь не выводить винты из зацепления с гайкой 5 4 Подготовленные к монтажу электрические провода присоединить не более двух под один винтовой зажим 5 5 Установить механизм в монтажную коробку закрепить с помощью саморезов или завернуть два винта до надёжной фиксации распорными лапками 5 6 Установить декоративную рамку на механизм 5 7 Розетки являются законченным изделием и ремонту не подлежат 5 8 При выходе из строя изделие заменить 5
