Durkopp Adler 261-140342 / 160362 [10/64] 油盘应搁在工作台凹槽四角 2 如图所示 先将两只油盘支座小①与两只油盘支 座大②分别置于油盘的四角 然后将油盘③与油盘 支座按如图所示方向放置于台板上
![Durkopp Adler 261-140342 / 160362 [10/64] 油盘应搁在工作台凹槽四角 2 如图所示 先将两只油盘支座小①与两只油盘支 座大②分别置于油盘的四角 然后将油盘③与油盘 支座按如图所示方向放置于台板上](/views2/1498665/page10/bga.png)
1

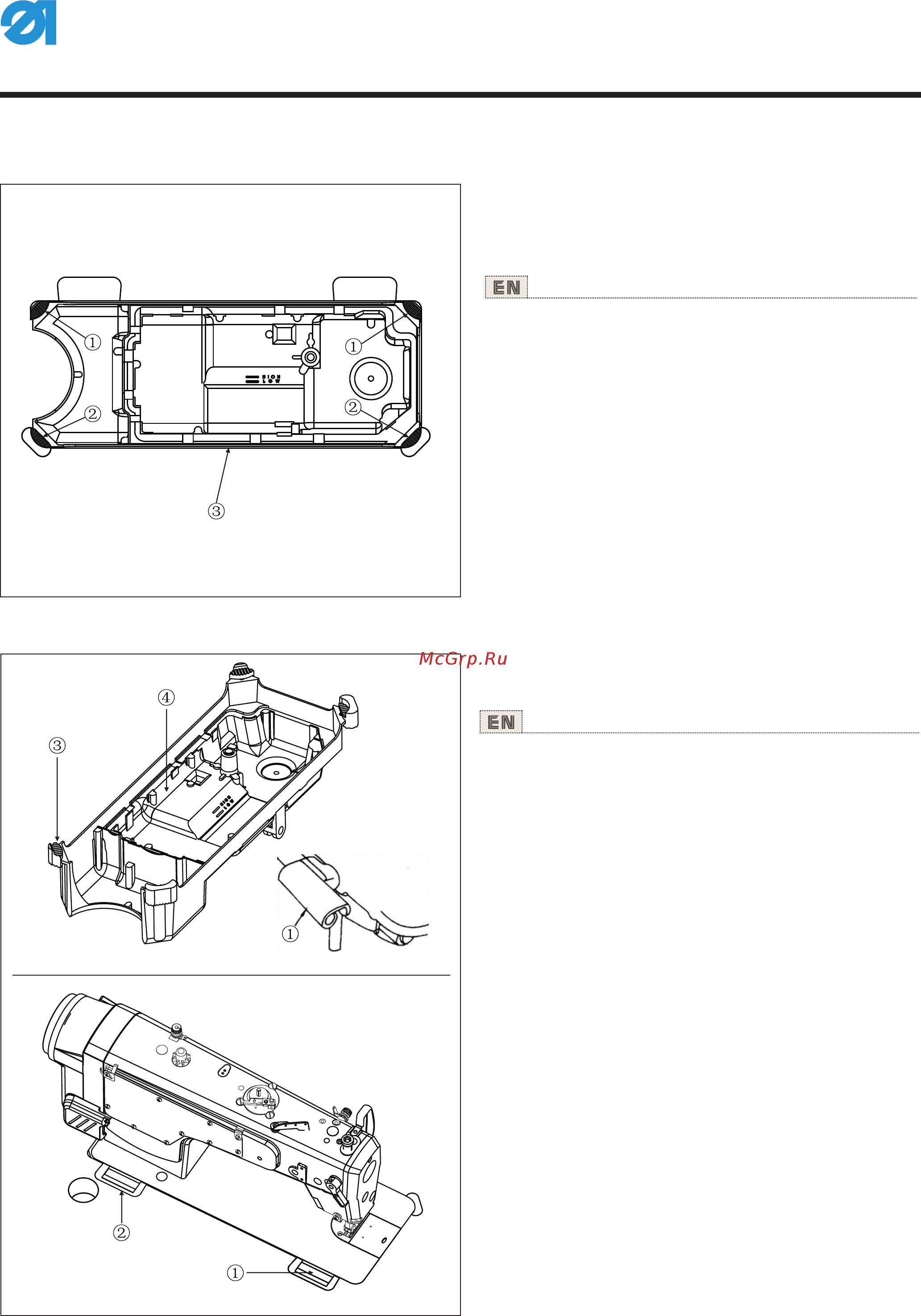

(1).油盘的安装
Installing the oil pan
1) 油盘应搁在工作台凹槽四角。
2) 如图所 示,先将两只油 盘支座小① 与两只油盘 支
座大②分别 置于油盘的 四角，然后 将油盘③与 油盘
支座按如图 所示方向放 置于台板上.
1) The oil pan should rest on the four corners of the machine
table groove.
2)Fix two rubber seats ① and two rubber seats ②on the four
corners of the oil pan.The oil pan should rest on the machine
table groove.
(2).铰链的安装
将机头连接 钩①放入底 板孔内,与台板 的机头连接 钩
座②相嵌合,再 将机头放到 四只角的机 头支座③上.
Fit hinge① into the opening in the machine bed，and fit the
machine head to table rubber hinge ② before placing the
machine head on cushions ③ on the four corners.
Installing the hinge
使用说明书
Operating Instructions
1.缝纫机的 安 装 Installation
