Durkopp Adler 261-140342 / 160362 [12/64] 旋梭以调整运转 为了防止人身伤害 请充分注意调节油量
![Durkopp Adler 261-140342 / 160362 [12/64] 旋梭以调整运转 为了防止人身伤害 请充分注意调节油量](/views2/1498665/page12/bgc.png)
进行下列2的作业时，请卸下推板，同时要充分注意
手指不要碰到旋梭。
1) 机头冷却时，请进行3分钟左右的空载运转。(适
当的间歇运转)
2) 请在缝纫机转到时将油量确认专用纸插入。
3) 请确认油盘的油面高度是否在HIGH和LOW范围之
内。
4) 油量确认时间为5秒钟。(用表来测定)
When carrying out the procedure described below in 2,
remove the slide plate and take extreme caution not to allow
your fingers to come in contact with the hook.
(Caution)
1) If the machine has not been sufficiently warmed up for
operation, make the machine run idle for appro ximately
three minutes.(Moderate inter mitten operation.)
2) Place the amount of oil (oil splashes) confirm mation
paper under the hook while the sewing machine is in
operation.
3) Confirm that the height of the oil surface in the oil
reservoir is within the range between “HIGH” and “LOW”.
4) Confirmation of the amount of oil should be completed in
five seconds.(Check the period of time with a watch.)
注意
旋梭以调整运转。为了防止人身伤害，请充分注意调节油量。
CAUTION
Be extremely careful about the operation of the machine since the amount of oil has to be checked by
turning the hook at a high speed.

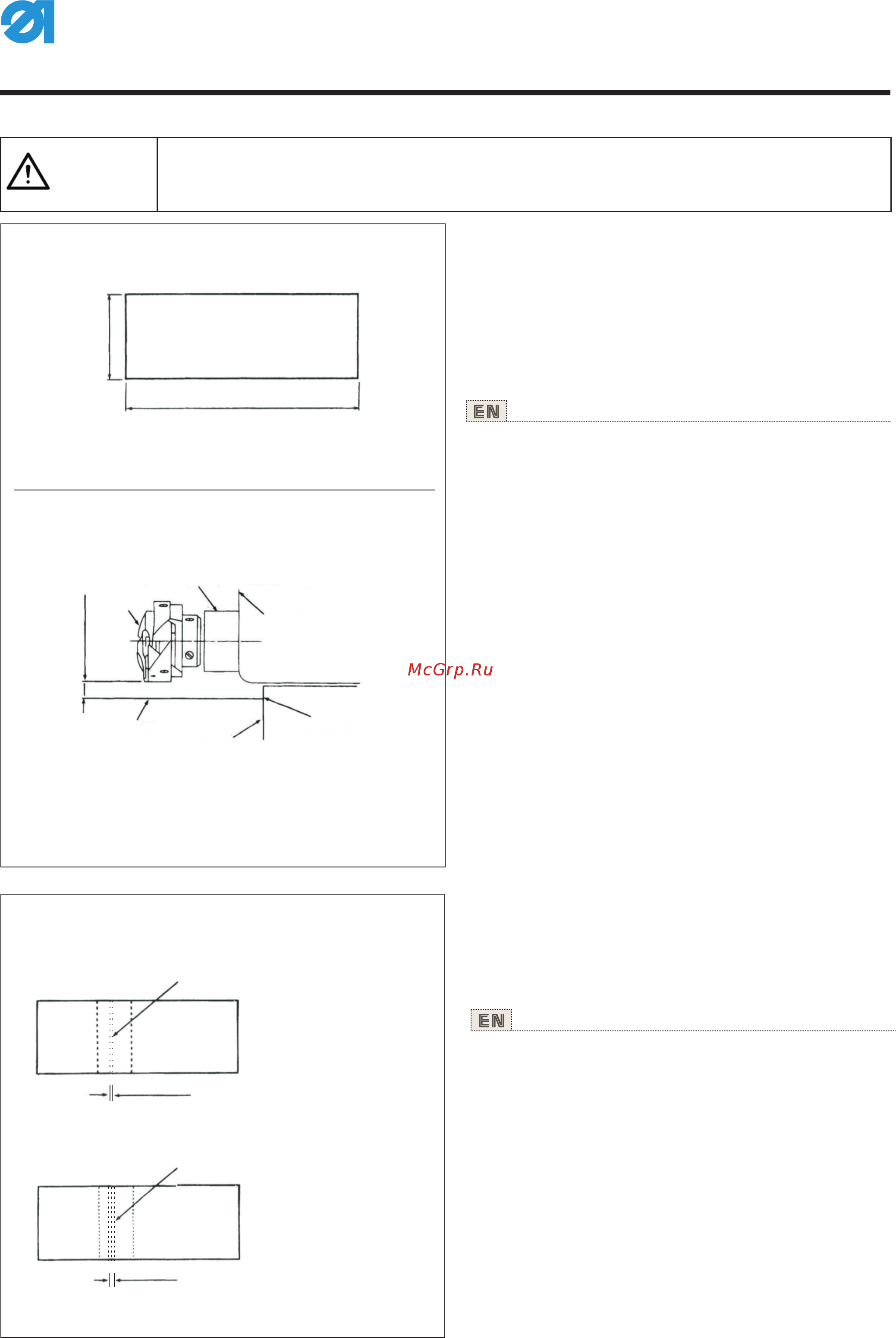

①油量确认专用纸
①Amount of oil confirmation paper
·不用考虑纸的质量
·Use any paper available regardless of the material
②油量确认位置
②Position to confirm the amount of oil
·把油量确认专用纸插到旋梭下面。
·Place the amount of oil (oil splashes) confirmation
paper under the hook.
3～10mm
旋梭
Hook
下轴前端
Hook driving shaft front bushing
底板
Bed
油确认专 用纸
Oil splasbes confirmation paper
油盘
Oil reservoir
顶到油盘 的壁面
Closely fit the paper
against the wall
surface of the oil
reservoir
25mm左右
Approx.25mm
70mm左右
Approx.70mm
使用说明书
Operating Instructions
(2).油量的确认 Confirm the amount of oil
5) 左图样品根据缝制工序需要微调增减，但注意不要过
大增加或减少。
(油量过少时，会烧坏旋梭(发热)。油量过多时，会玷污
缝制品)
6) 油量应确认3次(3张)均无变化。
5) The amount of oil shown in the semples on the left
should be finely adjusted in accordance with sewing
processes. Be careful not to excessively increase/decrease
the amount of oil in the hook. (If the amount of oil is too
small, the hook will be seized (be hook will be hot). If the
amount of oil is too much, the sewing product may be
stained with oil.)
6) Adjust the amount of oil in the hook so that the oil
amount should not change while checking the oil amount
three times (on the three sheets of paper).
从旋梭飞溅出来的油
Splashes of oil from the hook
1mm左右
油量偏(小)
Appropriate amount of oil(small)
从旋梭飞溅出来的油
Splashes of oil from the hook
3mm左右
油量偏(大)
Appropriate amount of oil(large)
③适合的油量样品
③Sample showing the appropriate amount of oil
3
