Распаковка и проверка
Руководство по установке генераторов частотой 50 Гц с воздушным охлаждением 9

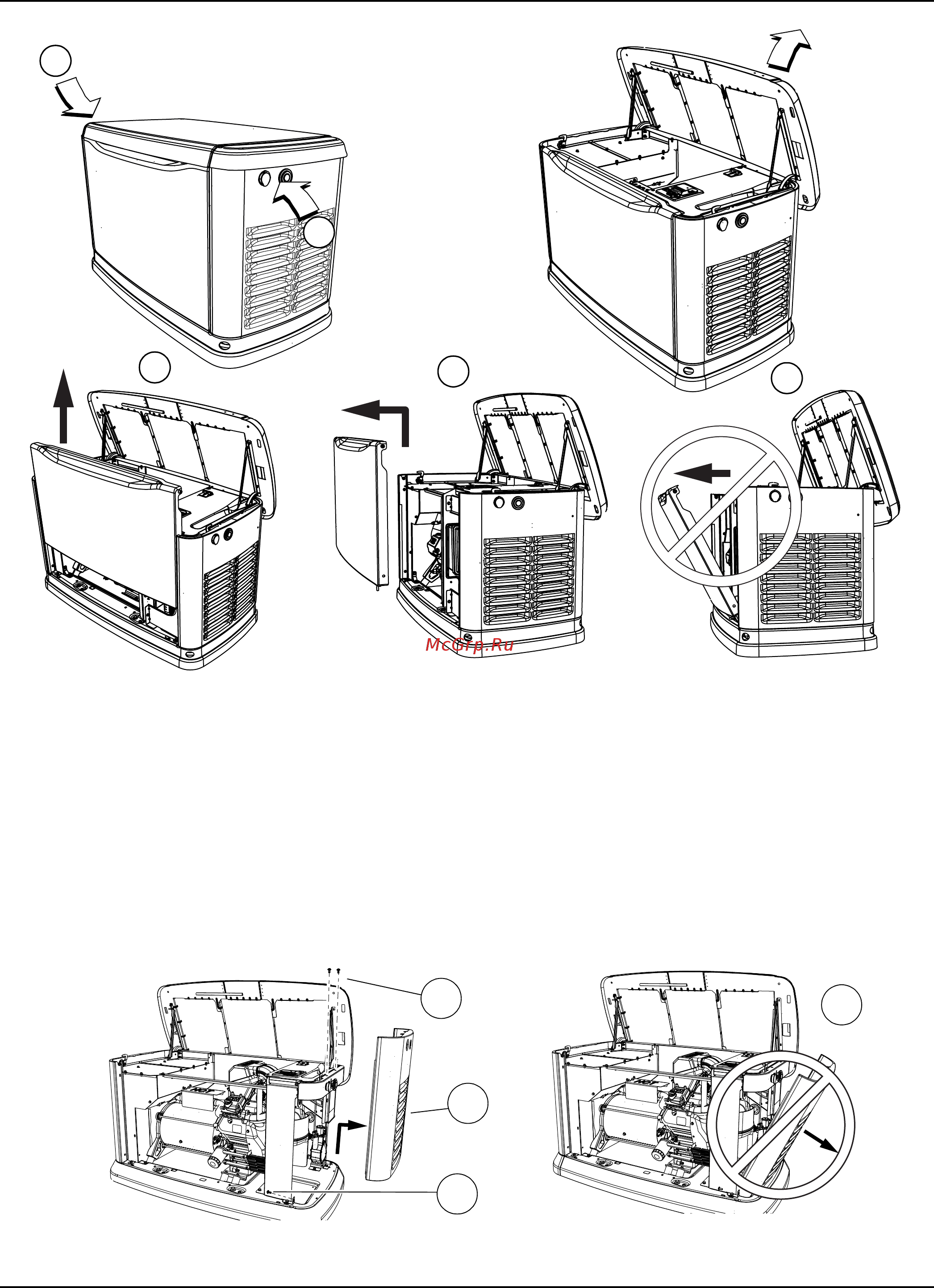

Рис. 2–4. Место бокового замка и снятие передней панели
Снятие впускной боковой панели
См. Рисунок 2–5. Впускную боковую панель (A)
необходимо снять, чтобы получить доступ к отсеку
аккумулятора, топливному регулятору и шламовой
ловушке.
1. Поднимите крышку и снимите переднюю панель.
2. С помощью универсального гаечного ключа
извлеките два крепежных винта (B) и винт
L-образного кронштейна (C).
3. Поднимите впускную панель вверх и отделите
ее от генератора.
ПРИМЕЧАНИЕ. Всегда поднимайте впускную
боковую
панель вертикально вверх, прежде чем
отделять ее от кожуха. Не отделяйте панель от кожуха,
предварительно не подняв ее (D).
Рис. 2–5. Снятие впускной боковой панели
001797
A
A
B
D
C
002961
A
B
D
C
