Распаковка и проверка
10 Руководство по установке генераторов частотой 50 Гц с воздушным охлаждением
1. Выполните визуальную проверку для
выявления любых скрытых повреждений при
транспортировке. При наличии повреждений
обратитесь к грузоперевозчику.
2. Клиентские соединения и расположение
незакрепленных деталей см. на Рисунок 2–6 и
Рисунок 2–7. На Рисунок 2–9 изображены
детали, которые поставляются незакрепленными.

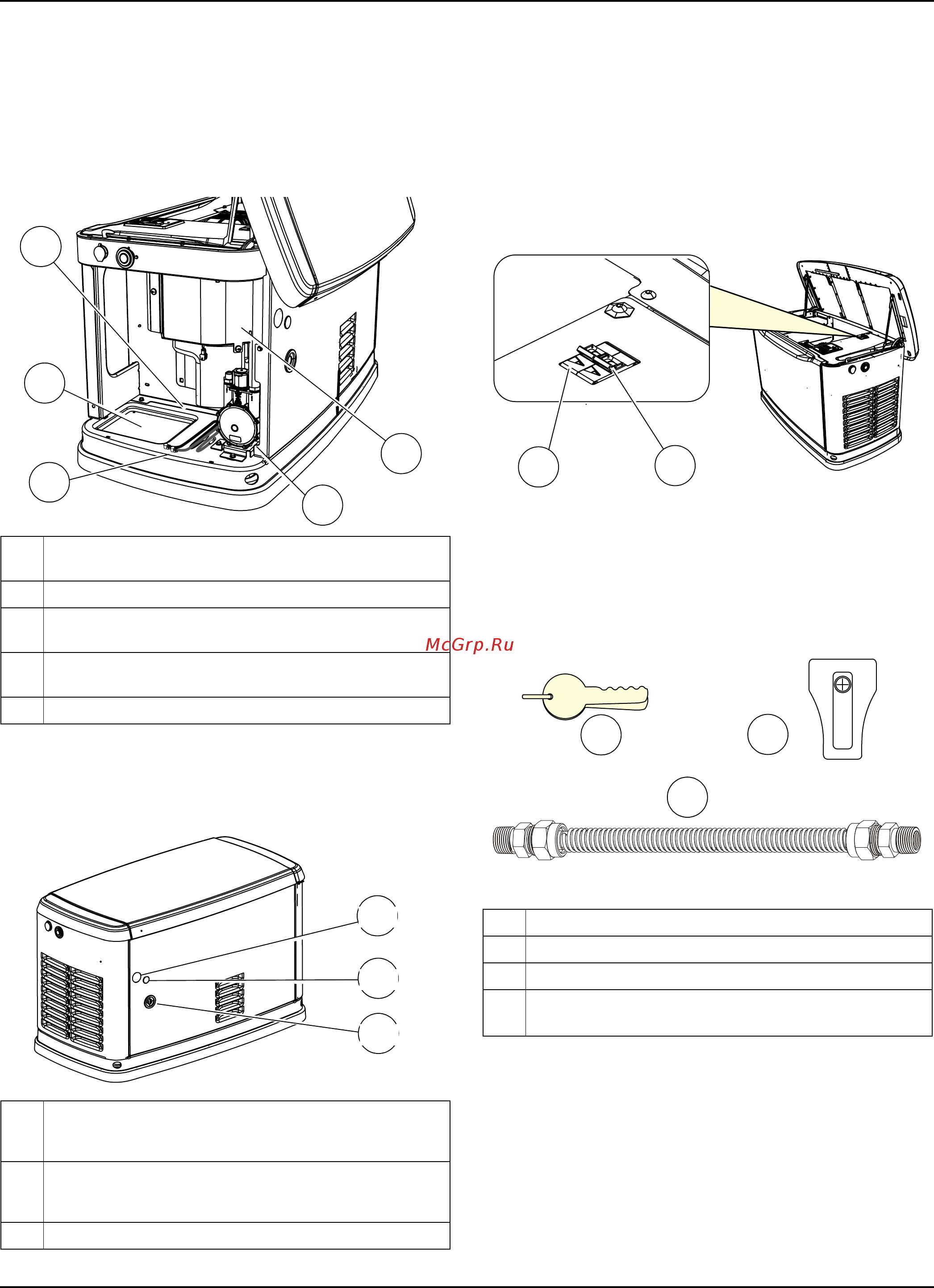

Рис. 2–6. Участок клиентских соединений и
расположение незакрепленных деталей
Задние соединения
Рис. 2–7. Задние соединения
Главный выключатель
генератора
Это 2-полюсный размыкатель цепи (выключатель
генератора), который соответствует применимым
спецификациям. См. пункт A на Рисунок 2–8.
Идентификационный индикатор (B) — зеленый цвет
означает РАЗОМКНУТО или ВЫКЛ. Красный цвет
означает ЗАМКНУТО или ВКЛ.
Рис. 2–8. Главный выключатель генератора
Детали, которые поставляются
незакрепленными
Рис. 2–9. Детали, которые поставляются
незакрепленными
A Месторасположение клиентских электрических
соединений (за панелью доступа)
B Топливный регулятор со шламовой ловушкой
C Аккумуляторный отсек (аккумулятор не входит в
комплект)
D Положительный (+) и отрицательный (–) кабели
аккумулятора
E
Расположение «деталей, предоставляемых отдельно»
A Отверстие для магистральных проводов
переменного тока и проводов цепи управления
(для кабелепровода 32 мм)
B Отверстие для магистральных проводов
переменного тока и проводов цепи управления
(для кабелепровода 19 мм)
C Отверстие для топливного соединения
001800
A
E
C
D
B
001802
A
B
C
A Ключи.
B Гибкий топливопровод.
C Колпачок клеммы аккумулятора.
D Руководство пользователя и руководство по
установке (не показаны).
003585
