Руководство по установке генераторов частотой 50 Гц с воздушным охлаждением 15
Раздел 4.
Расположение генератора
Расположение генератора
Все генераторы с воздушным охлаждением
поставляются с нетонущей композитной опорной
подушкой, которая устанавливается прямо на почву
(DTD). Подушка DTD позволяет приподнять генератор
и предотвратить скапливание воды вокруг основания.
(Рисунок 4–1).
Благодаря подушке DTD, генератор можно
установить на три типа поверхностей:
• непосредственно на ровный твердый грунт;
• на слой уплотненного мелкого гравия 102 мм
(4 дюйма);
• на бетонную подушку.
Необходимый тип основания для места установки
см. в местных нормах. Если необходима бетонная
подушка, следует придерживаться всех
государственных, региональных и местных норм.
Установите генератор с прикрепленной подушкой
DTD, правильно расположив его в соответствии с
информацией о размерах, представленной в разделе
Выбор и подготовка места установки.
ПРИМЕЧАНИЕ. Генератор должен находиться на
ровной поверхности
в пределах 13 мм (0,5 дюйма).
ПРИМЕЧАНИЕ. См. Рисунок 4–2. НЕ убирайте
подушку DTD при монтаже генератора на бетон.
Подушка имеет специальные отверстия для
размещения монтажных болтов.

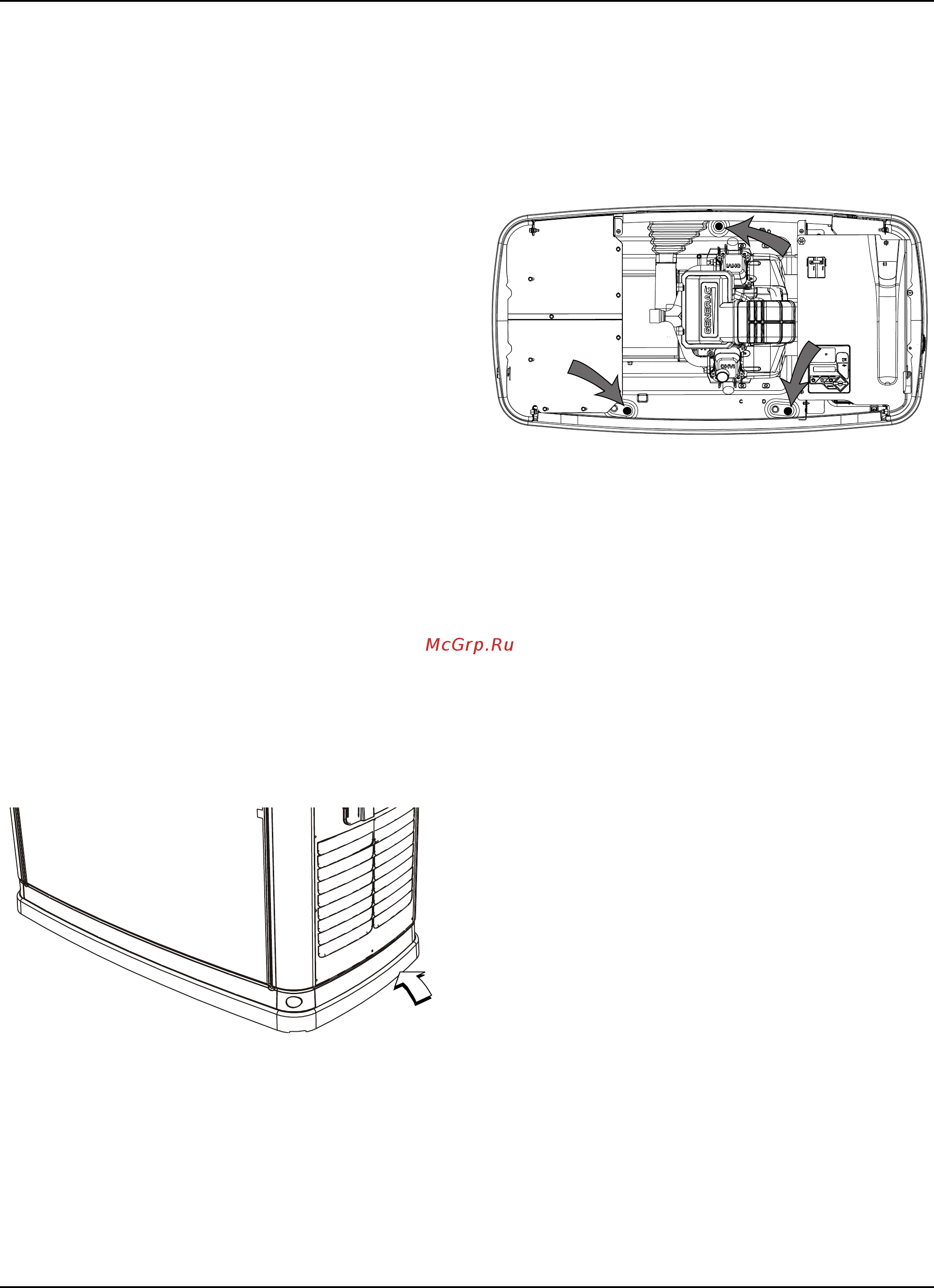

Рис. 4–1. Композитная подушка DTD
См. Рисунок 4–2. Если согласно нормам требуется
устанавливать генератор на бетон, для этого
доступны три монтажных отверстия. Два отверстия
находятся внутри передней части отсека генератора,
и одно отверстие
находится в задней части.
Для крепления генератора к бетонной подушке
рекомендуется использовать три болта с квадратной
головкой 9,5 мм (или M10) (не входят в комплект).
ПРИМЕЧАНИЕ. В верхней части коробки, в которую
упакован генератор, есть шаблон, с помощью
которого можно пометить монтажные отверстия на
бетонной подушке.
Рис. 4–2. Расположение монтажных отверстий
000612
001804
