16
Электрическая панель расположена внутри чиллера. Для доступа к электрической панели необходимо
открутить винты и снять лицевую защитную панель.
ɗɥɟɤɬɪɢ
ɱɟɫɤɚɹ
ɩɚɧɟɥɶ
Ɂɚɳɢɬɧɚɹ
ɩɚɧɟɥɶ

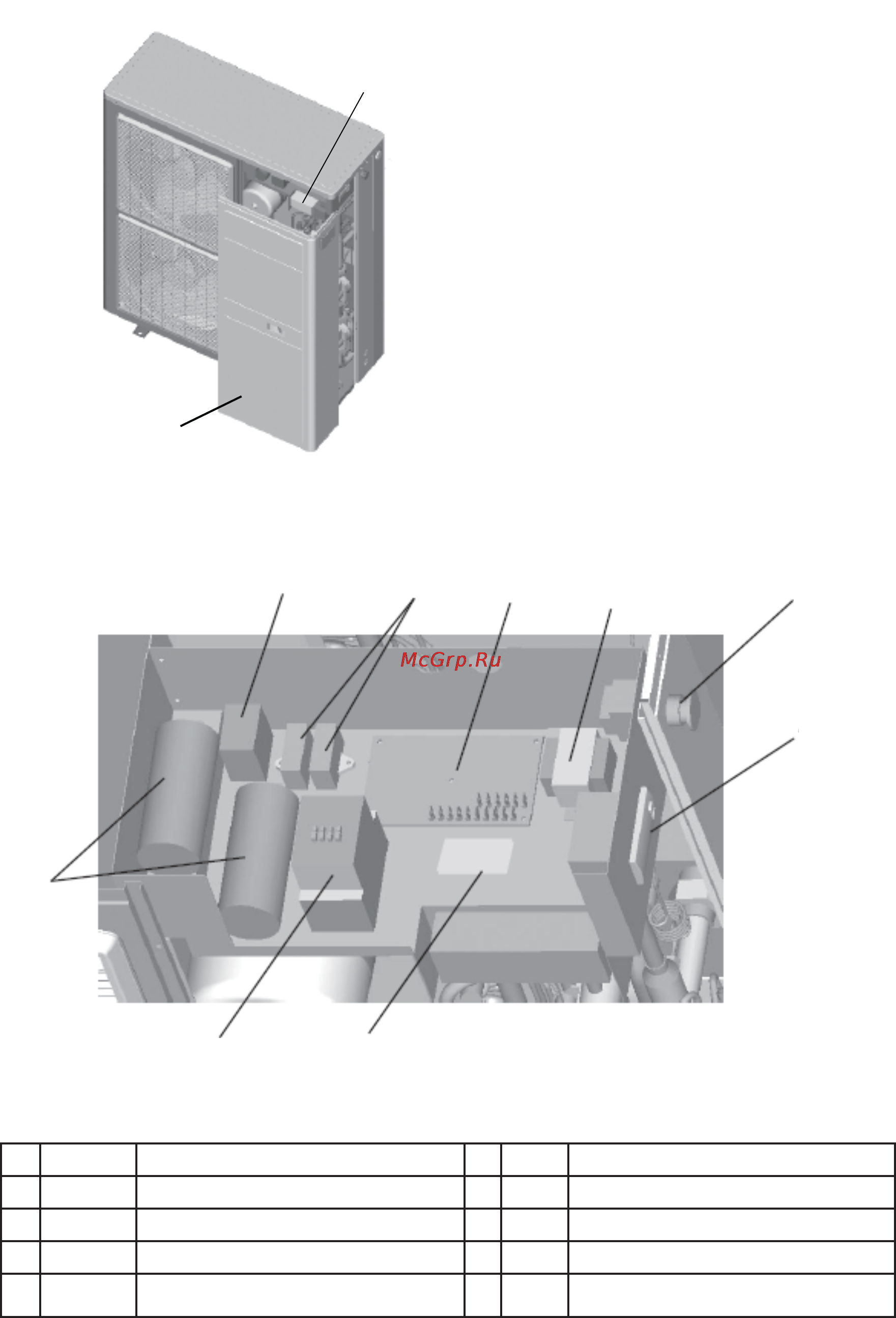

Рис. 5.1 Расположение электрической панели
1
2
3
4
5
6
78
9
Рис. 5.2 Расположение элементов на электрической панели
1RY Пусковое реле компрессора 6A2 Микроконтроллер
2 CAP1-2 Конденсатор вентилятора 7 А3 Фильтр
3A1 Плата управления питанием 8 КМ Пускатель компрессора
4 TC1 Конденсатор 9 С1-2 Конденсатор компрессора
5 SA1 Кнопка аварийного останова
