17
Продключение кабеля электропитания и внешних сигнальных кабелей.
• Подключите кабель электропитания и кабель заземления к клеммой колодке мини-
чиллера с соответствующей маркировкой контактов.
Маркировка контактов клеммной колодки:
Тип электропитания:
~220 В/1 ф/50 Гц
L - фазa;
N - нейтраль;
- заземление;
Тип электропитания:
~380 В/3 ф/50 Гц
L1 - фазa1;
L2 - фазa2;
L3 - фаза3;
N - нейтраль;
- заземление;
• Электрическое подключение реле протока воды необходимо осуществить последова-
тельно с дифференциальным реле протока воды.
Примечание: реле протока воды в комплект поставки мини-чиллера не входит и приобре-
тается отдельно.
• Для управления удаленным пуско/остановом мини-чиллера необходимо заменить пере-
мычку на клеммах 4-5, расположенных на клеммной колодке электрической панели, на
переключа
тель SA2.
Подключение проводного пульта управления LZ-CEPW2 к мини-чиллеру.
При необходимости возможно управление работой мини-чиллера дистанционно с прово-
дного пульта управления LZ-CEPW2.
Подключение проводного пульта LZ-CEPW2 необходимо проводить при полностью отклю-
ченном электропитании от мини-чиллера в соотвествии с электросхемой мини-чиллера.
Максимальная длина сигнального провода проводного пульта LZ-CEPW2 составляет 100 м.
Используйте трехжильный экранированный провод с сечением 0.75 мм
2
.
Примечание: проводной пульт управления LZ-CEPW2 в комплект поставки мини-чиллера
не входит и приобретается отдельно.

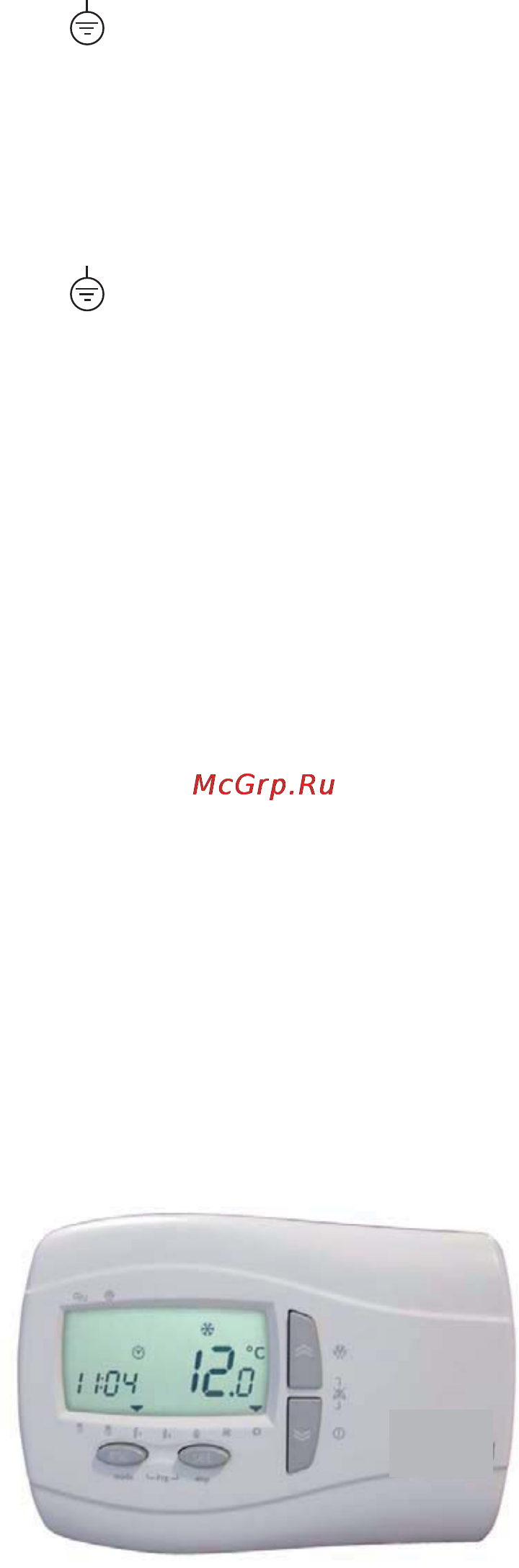

Рис. 5.3 Внешний вид проводной пульт управления LZ-CEPW2.
