6. ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ ПЕРЕДНЕЙ ПАНЕЛИ

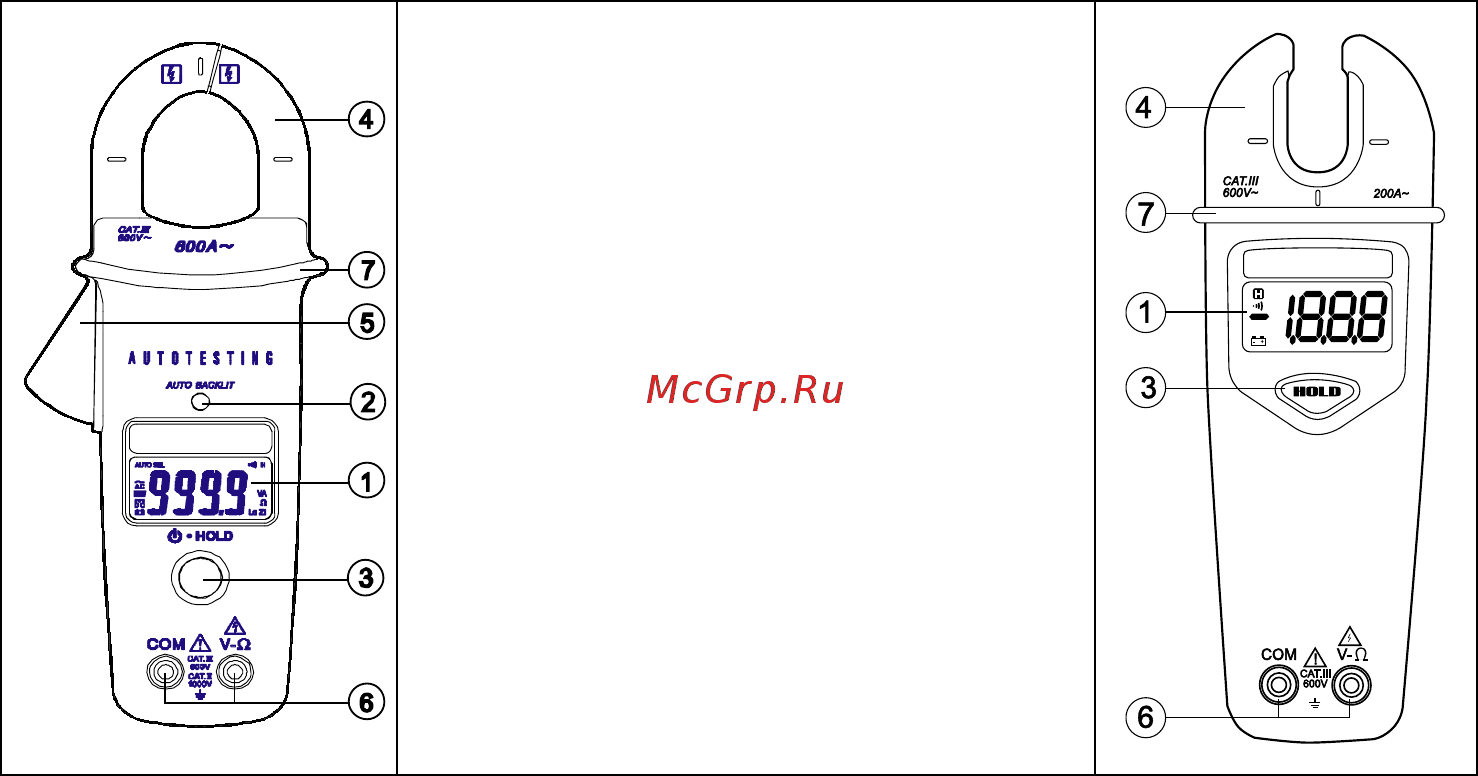

6.1. Передняя панель
1. ЖК-дисплей
2. Фотосенсор автовключения подсветки ЖК-
дисплея (только A6/A6N)
3. Кнопка «HOLD» (Вкл. Пит.)
4. Клещи преобразователя/ ток. вход
5. Курок механизма размыкания губок
(A6/A6N)
6. Измерительные гнезда
7. Ограничитель безопасности
Рис. 5.1 АРРА А6/A6N Рис. 5.2 АРРА А7A
17
