6.2. Органы индикации ЖК-дисплея

ЖК-дисплей (рис. 5.5, 5.6) содержит следующие элементы:

 цифровую шкалу,

 индикаторы режимов измерения и состояния (АРО, ZERO, Lozi, AutoHOLD, AC, DC)

 индикатор разряда батареи питания (

, %)

 индикаторы единиц измерения (V, A, Ω, k Ω)

 индикатор полярности, предупреждения

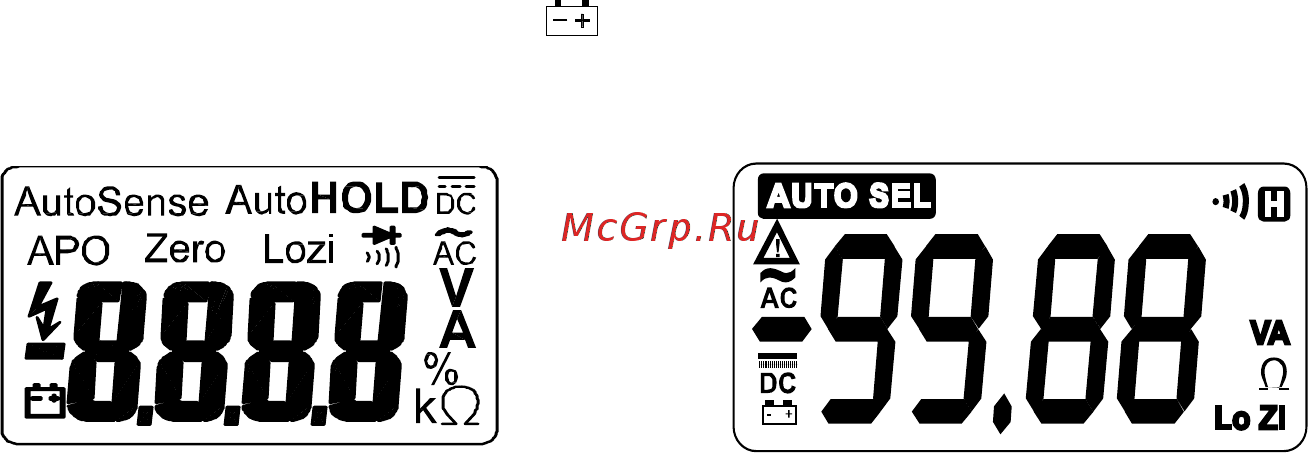

Рис. 5.5 ЖК-дисплей АРРА А6D/A6DR

Рис. 5.6 ЖК-дисплей АРРА А6/А7A/А9

6.3. Назначение органов управления и индикации

6.3.1. Кнопка HOLD (Вкл. Пит.)

Во всех моделях кнопка HOLD обеспечивает включение и выключение питания прибора. Для

включения питания, необходимо кратковременно нажать кнопку HOLD. Для выключения – нажать и

удерживать кнопку HOLD более 5 сек. (в режиме АPO- прибор выключится автоматически через

установленное время).

Для включения режима удержания показаний, необходимо кратковременно нажать кнопку HOLD. При

этом включается индикатор «Н» и показания дисплея «замораживаются» (А6, A6N, А7А, А9).
