7.3.2. Измерение переменного тока ACA
ВНИМАНИЕ! Для исключения поражения электрическим током, предварительно отсоединить измерительные
провода.
1. Включить питание прибора (HOLD).
2. Обхватить клещами провод, в котором необходимо произвести измерения тока.
3. Автоматически включается функция «Автоудержание» (на 5 сек).
4. Считать результат измерения с экрана ЖКИ.
5. В условиях недостаточной освещенности автоматически включается подсветка дисплея.
Для моделей АРРА A6N/А6D/A6DR в режиме измерения силы тока (DCA/ACA) при необходимости
активируйте режим AutoHOLD (Автоудержание) - см.п.6.3.1.

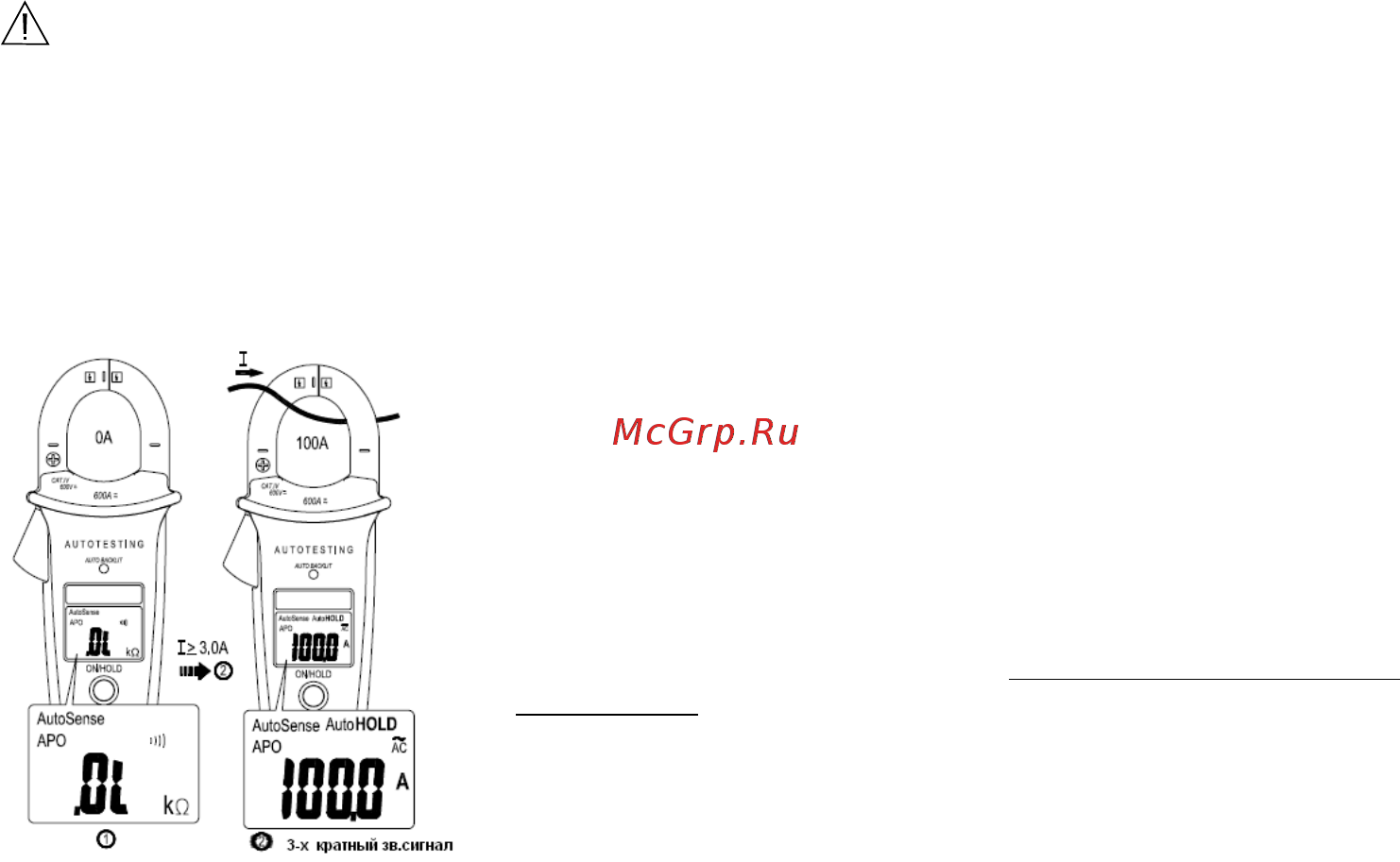

При активации режима на дисплее отображается показание «OL»
(граф.1).
Обхватите проводник с протекающим током не менее 3 А, как
показано на рис. слева (граф.2).
При регистрации тока раздаётся 3-х кратный звуковой сигнал и на
дисплее отобразится с автоматическим удержанием измеренное
значение тока на неограниченном интервале времени (граф.3).
Примеч. При размыкании и снятии клещей с измеряемого
проводника – показания на дисплее
будут отображаться только в
течение 5 сек.
