7
D

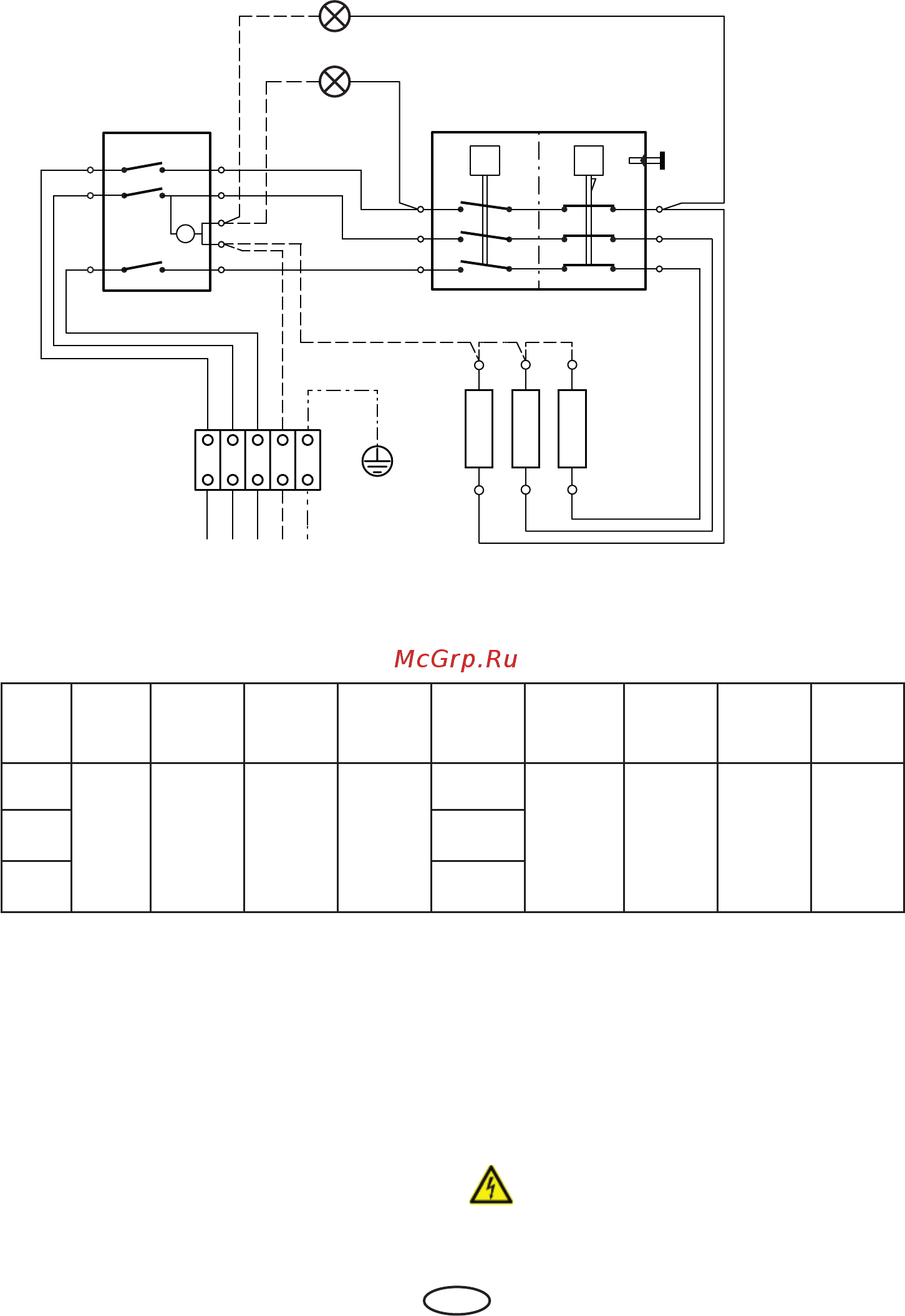

Anschlußbeispiel Saunaofen Filius Control
Achtung! Immer Nulleiter N mit anklemmen.
4,5 kW = 3x 1500 W
6,0 kW = 3x 2000 W
7,5 kW = 3x 2500 W
Ofen-
leistung
nach DIN
elektr.
Anschluss
Absicherung
in A
Temperatur -
Regelbereich
Einbau-
maße in cm
für Kabinen-
volumen
Mindestmaß
der Be- und
Entlüftung
Gewicht ohne
Steine und
Verpackung
Steinfüllung
Verbindung
Netz -
Saunaofen
4,5 kW
3N AC
50 Hz
400 V
3 x 16 40 - 100° C 75*/ 47 / 24
4 - 6 m³
35 x 11 cm 15 kg 8 kg 5 x 2,5 mm²
6,0 kW 6 - 8 m³
7,5 kW 7 - 10 m³
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung
*bei 18 cm Bodenabstand
Elektroanschluss durch den Elek-
troinstallateur:
Im Einführbereich für das Anschlusskabel
am Ofen ein ca. 10 mm großes Loch in die
Kabinenwand bohren. Anschlusskabel durch
die Bohrung nach außen führen und in einer
für Feuchträume geeigneten Verteilerdose
mit der Zuleitung zum Netz verklemmen.
Hierzu den Anschlussplan sowie die Vor-
schriften des örtlichen EVU (TAB 2000) und
des VDE beachten.
Achtung! Bausteitig muss in Ofenzu-
leitung eine ausreichende Absicherung
und ein Netztrennschalter installiert werden.
U
A1
A2
A3
VW NP E
B1
B2
B3
Thermostat
Sicherheits-
temperaturbegrenzer
J J
M
Netz
main
rot
grün
400V AC 3N
Zeitschaltuhr
timer
green
red
Thermostat
overheat safty
shutdown device
reset
