Eos Filius Control [8/16] Filius control

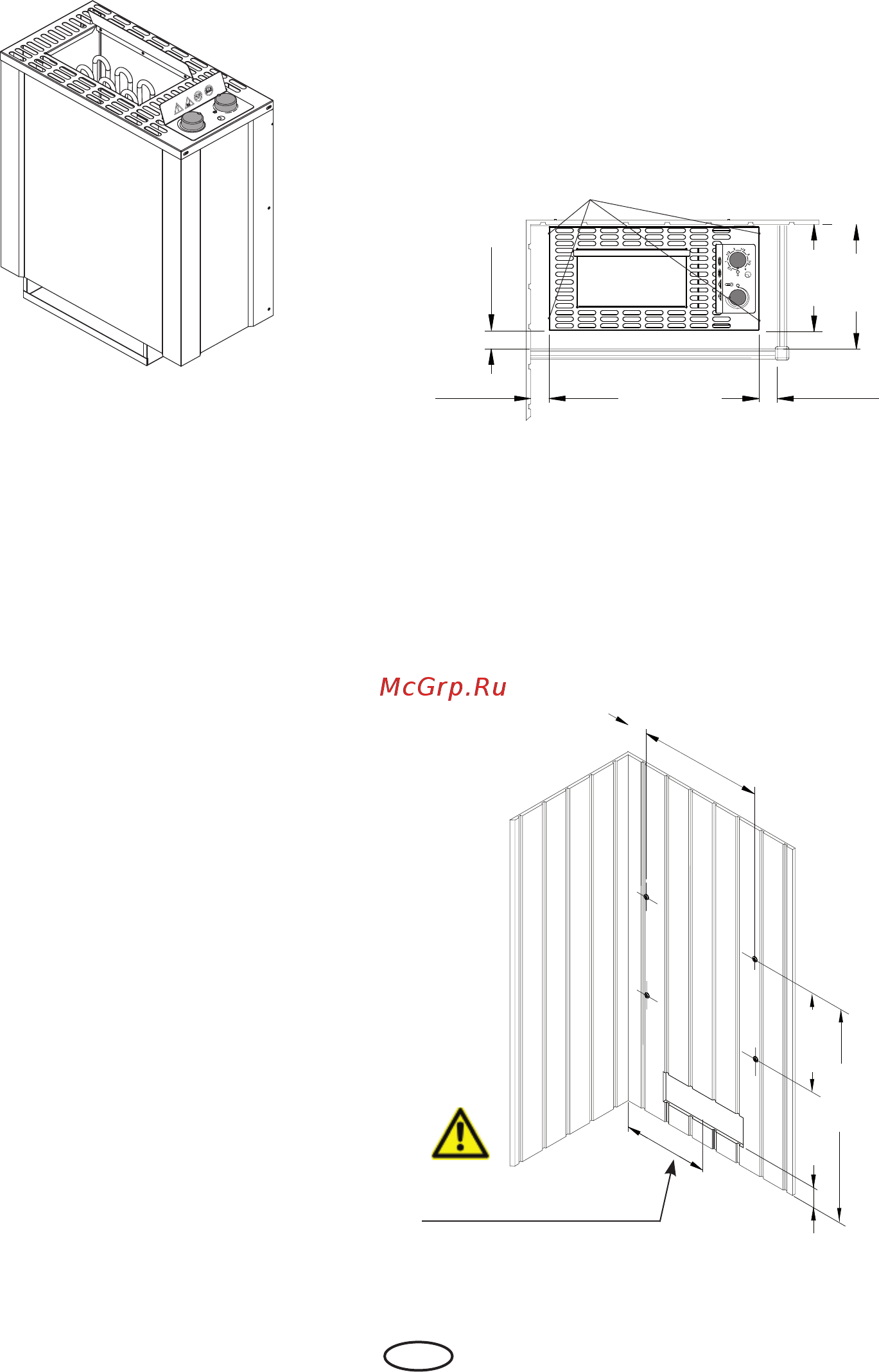

![Eos Filius Control [8/16] Filius control](/views2/1506896/page8/bg8.png)
8
D
min 4 cm
47 cm
24 cm
28 cm
min 4 cm
min 4 cm
Filius Control
Technische Daten
Spannung: 400 V AC 3N 50 Hz
Leistungsaufnahme: 4,5; 6,0; 7,5 kW je nach
Ausführung
Höhe: 750 mm bei 180 mm Bodenabstand
Breite: 470 mm,
Tiefe: 240 mm
Steinfüllung: 8 kg
Ableitstrom: max. 0,75 mA je kW Heizleistung
Saunaofen für den Einsatz in Familiensauna
Im Lieferumfang enthalten sind:
1 Saunaofen
1 Zubehörbeutel mit
1 St. Strahlblech
1 St. Kabelverschraubung
4 St. Blechschrauben 4 x 25
3 St. Blechschraube B 4,2 x 9,5
2 St. Sicherungsschrauben 2,9 x 19
1 Einheit Saunasteine
Das Saunaheizgerät ist für eine Anschlussspan-
nung von 400 V AC 3N vorgesehen.
Die Mindesthöhe der Saunakabine muss innen
1,90 m betragen.
Der Abstand zwischen Oberkante Heizgerät und
Kabinendecke muss mind. 100 cm betragen
Mindestabstände
Abb. 1
1. 4 Befestigungsschrauben gemäß Abb. 2 über
der Lufteintrittsö nung so in die Kabinen-
wand schrauben, dass zwischen Wand und
Schraubenkopf noch ca. 3 mm Platz ist.
Abb. 2
Kabinenwand
Ofenschutzgitter
Lufteintrittsöffnung zwingend
erforderlich
mittig zur Auffangwanne
Befestigungsschrauben für
Abdeckblech
11 x 35 cm
min 7 cm
44,7 cm
70,5 cm
33,0 cm
16,0 cm
Montage
