Eos Filius Control [9/16] Achtung ein nicht vorschriftsmäßig einge setztes strahlblech verursacht brandgefahr

3. Anschlussleitung nach Schaltplan anschlie-

ßen. Einen entsprechenden Schaltplan  n-

den Sie in dieser Anweisung auf Seite 7.

5. Das Saunaheizgerät mit den Aufnahme-

schlitzen der Rückwand in die Befestigungs-

schrauben einhängen.

6. Das Saunaheizgerät mit 4 Schrauben durch

die am hinteren Ofenrand be ndliche Boh-

rung an der Wand (Abb. 2+5) oder seitlich,

wie in Abb. 6 gezeigt, mit den Sicherungs-

schrauben 2,9 x 19 sichern.

Anschlussleitung

Abb. 4

Abb.5

Abb. 6

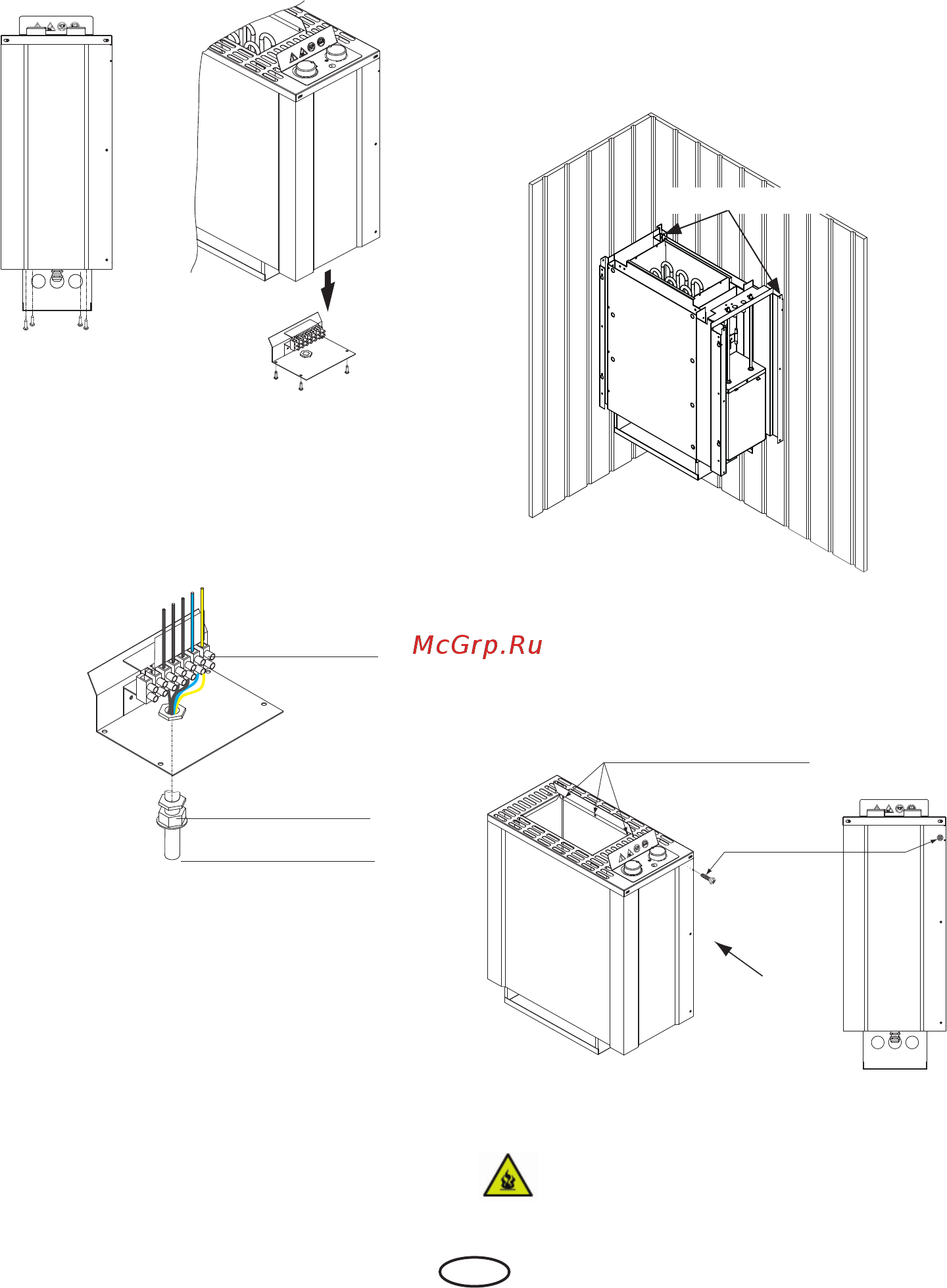

7. Das beiliegende Strahlblech, wie in Abb. 6

gezeigt mit 3 Schrauben 4,2 x 9,5 und die

beiden Sicherungsschrauben festschrauben.

Schrauben 4,2 x 9,5

Sicherungs-

schrauben

2,9 x 19

4. Die Klemmleiste wieder in das Heizgerät ein-

stecken und mit den vier Schrauben befesti-

gen

2. Um die Ofenzuleitung anzuschließen zu-

nächst die vier in Abb. 3 gezeigten Schrau-

ben herausdrehen und die Klemmleiste nach

unten herausziehen. Siehe Abb 3a.

Abb. 3

Abb. 3a

Anschlussklemme

Kabelverschraubung

Achtung: Ein nicht vorschriftsmäßig einge-

setztes Strahlblech verursacht Brandgefahr.

4x Befestigungsschrauben

Ansicht A
