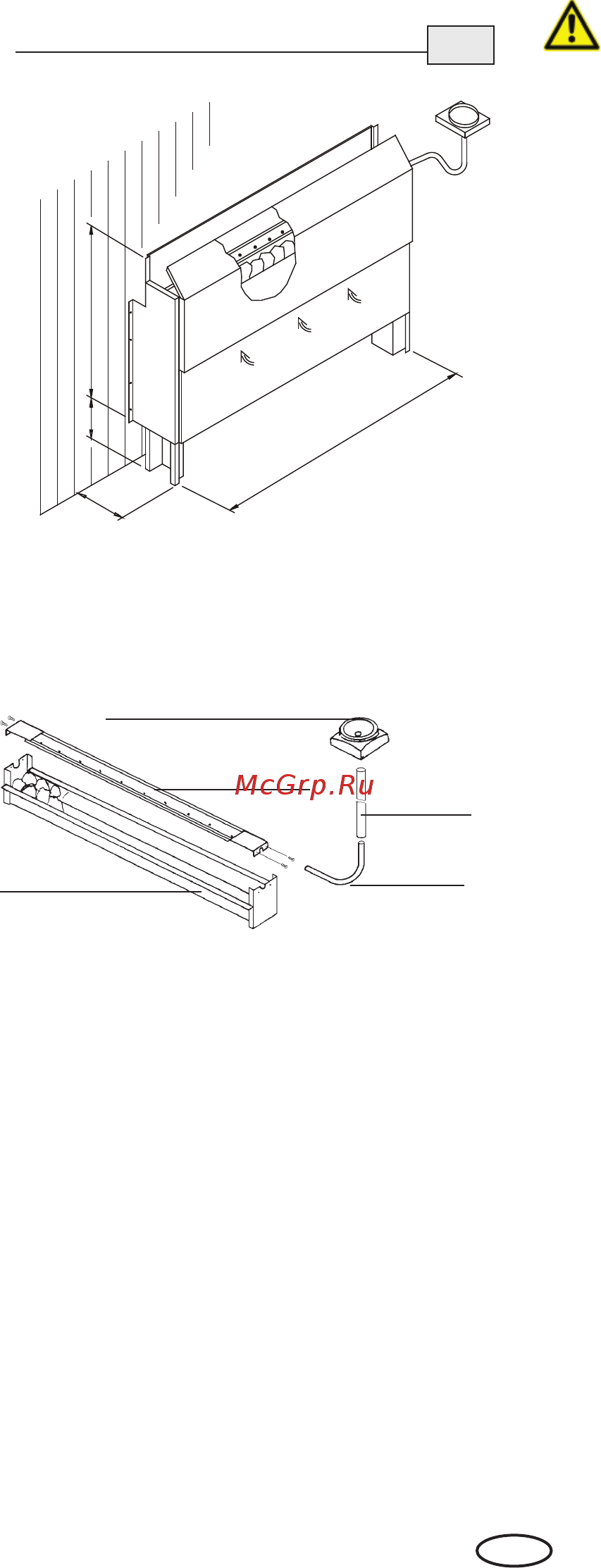

Eos 46 U [10/36] Montage des aufgusstrichters
![Eos 46 U [10/36] Montage des aufgusstrichters](/views2/1506904/page10/bga.png)
10
D
Warnschild im Bereich des Aufguß-
trichters anbringen
Abb. 3
1120
700170
200
Montage des Aufgusstrichters
Steinkorb
Aufgusswanne
Aufgusstrichter
Winkel-
rohr
Abb. 4
S i l i k o n -
schlauch
Achtung!
Der Aufguss fi ndet verzögert statt.
Gießen Sie die Kelle in den Einfülltrichter
in der Kabine aus
Durch den Silikon- Verbindungsschlauch
wird das Wasser dann über die Saunasteine
im Ofen geführt und durch die Aufgusswan-
ne gleichmäßig über den Steinen verteilt.
Mit der heißen aufsteigenden Luft wird der
Wasserdampf gleichmäßig in der Kabine
verteilt und führt somit zu einem angeneh-
men Aufgussempfi nden.
Denken Sie daran, dass sich die Sauna-
steine nach jedem Aufguss erst wieder
neu erhitzen müssen, um einen intensiven
Dampfstoss zu erzeugen. Warten Sie da-
her ca. 8 bis 10 Minuten bis zum nächsten
Aufguss.
Esenzen bzw. Aufgussmittel nur nach
Herstellerangaben dem Aufgusswasser
beifügen.
