31
RU
Монтаж
Технические характеристики:
Напряжение: 400 V, переменный ток, 3
N, 50 Гц
Мощность: 6,0; 7,5; 9,0; 10,5; 12,0 кВ в
зависимости от исполнения
Высота: 800 мм, ширина 460 мм, глубина
350 мм
Наполнение камни – 15 кг
Отводной ток: макс. 0,75 мА на кВ
теплоэнергии
Применение – домашняя сауна и в
гостиницах
Нагревательный прибор для саун (печь)
при эксплуатации в коммунальных (ком-
мерческих) саунах с использованием
средств дистанционного управления*
требует обязательной установки соответ-
ствующей системы защиты от случайных
предметов на печи или системы С-Гард
(S-Guard).
*Средства дистанционного управле-
ния – означает настройку, управление,
регулирование, включение прибора по-
средством передачи сигнала из точки
вне визуального контакта через сред-
ства телекоммуникации, средства про-
водной и беспроводной связи, компью-
терные сети и подобное.
В поставку входит:
1 печь
1 комплект принадлежностей :
1 шт. - кабельное соединение PG 16
3 шт. – болты В 4,2 х 9,5
4 шт. – болты крепежных плит
Схема подключения.
Подключение печи предусмотрено в сеть
с напряжением 400 V, переменный ток, 3
N через прибор управления.
Минимальная высота кабины (внутренняя)
1,90 м
При монтаже печи следует выдерживать
расстояние (вертик альное) между
верхней границей печи и потолком
кабины, оно должно быть мин. 90 см.

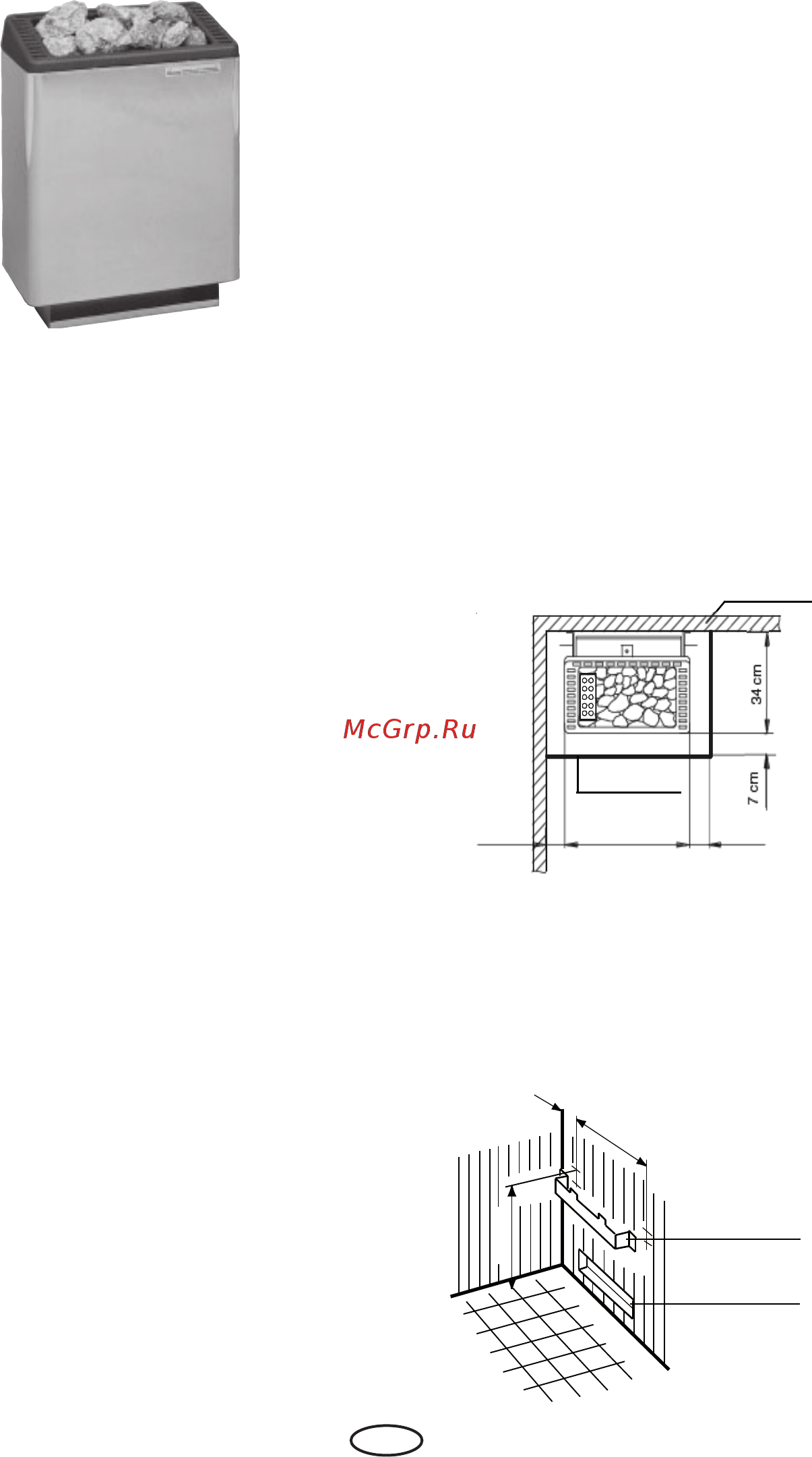

Порядок установки
46 cm
7 cm
7 cm
Рис. 1
1. Настенный держатель, как показано на
рис. (2+3) крепко привернуть болтами
к стене - по центру над приточной
вентиляцией.
Рис. 2
Стена
ограждение
Кронштейн
Вентиляция
m
in.
1
2,5 cm
34 cm
64,5 cm
