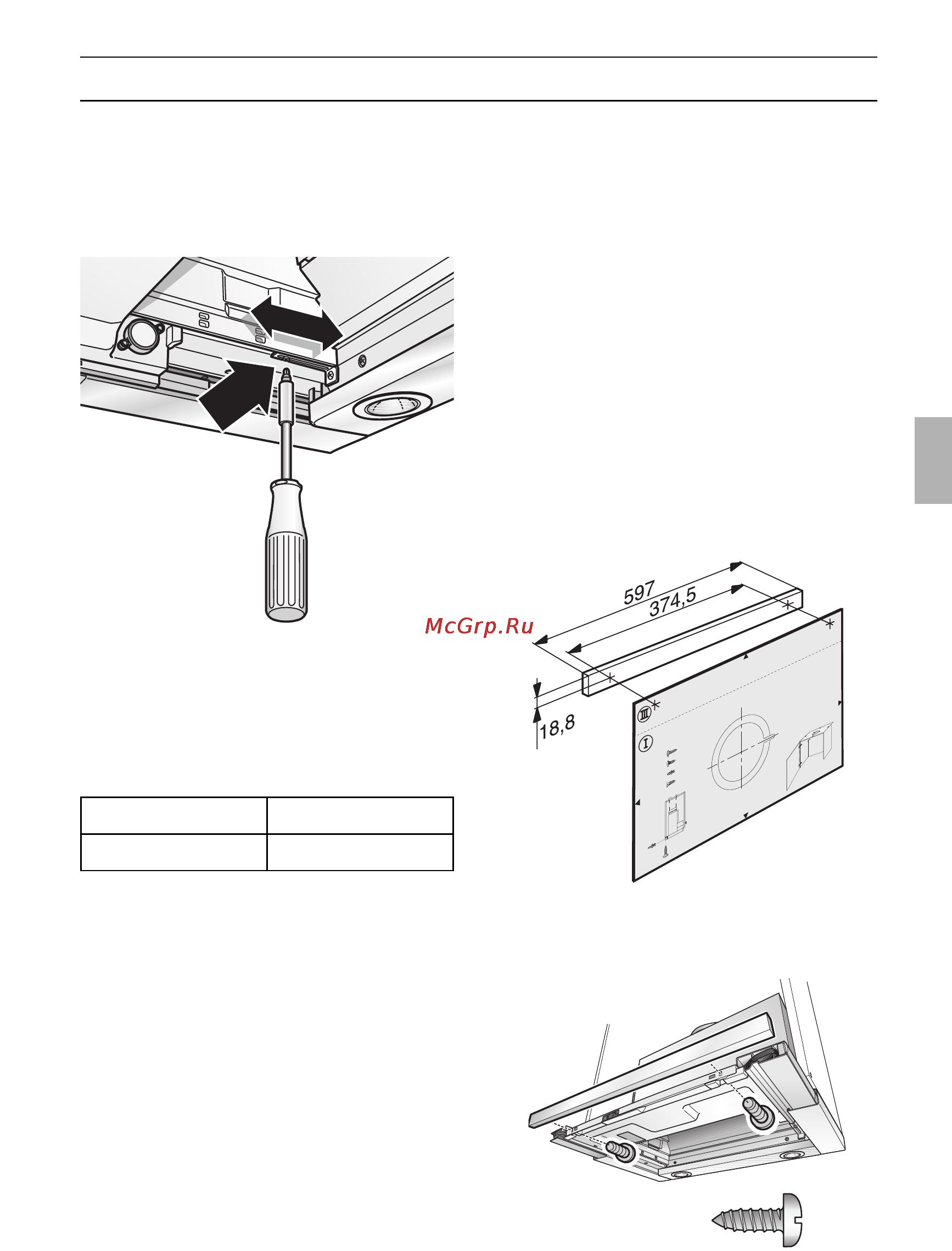

Encastrement dans le placard en appui mural
❑
Si vous voulez monter la hotte plus
enfoncée dans le placard, vous pouvez
avancer les butées du tiroir-filtre.
❑
Pour ce faire, défaites les vis, déplacez
les butées puis revissez les vis à fond.
2. Alignez la poignée et vissez-la contre
l'appareil.
Faites attention à ne pas coincer le
câble plat.
Air évacué Air recyclé
13,0 13,5
Sous réserve de modifications constructives dans
l’intérêt du progrès technique.
Poids en kg:
Déplacement du bandeau de
commande:
Voir la notice d'utilisation.
Montage de la poignée:
Il faut monter une poignée contre le
tiroir-filtre.
Cette poignée peut être d'un modèle allant
avec les meubles de la cuisine, ou une
poignée livrable comme accessoire en
option (Voir les accessoires en option à la
dernière page).
1. A l’aide du gabarit
O
III accompagnant
l'appareil, marquez l'emplacement de
trois points sur la barre en bois, puis
amorcer les trous au pointeau.
Percement des trous:
Les trous doivent faire 2 mm de ø et
être profonds de 10 mm maxi
49
