76

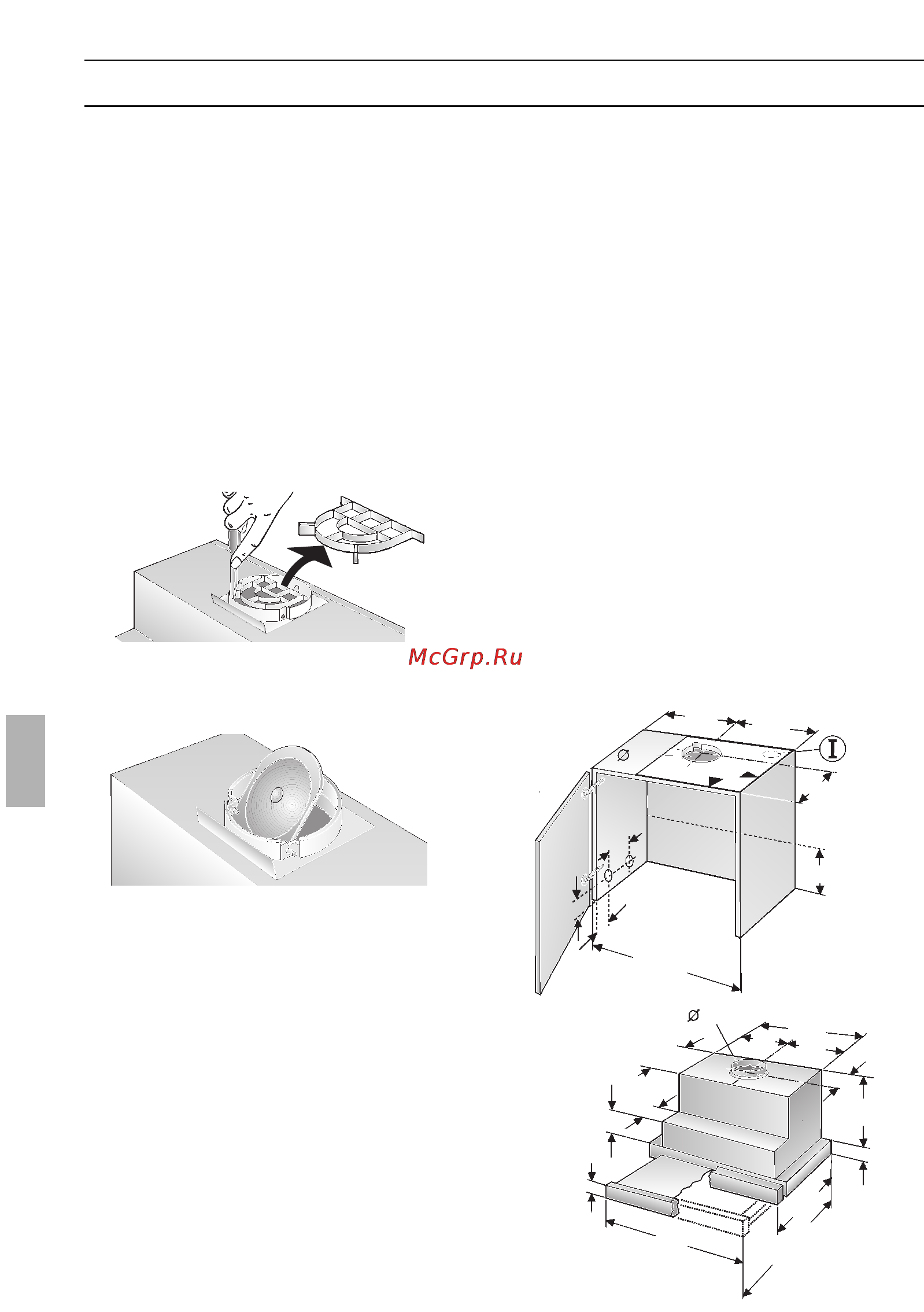

Antes del montaje
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
Optima potencia y rendimiento de la
campana extractora:
❑
Tubo de evacuación corto y liso.
❑
Menor número de codos posible.
❑
Usar en lo posible tubos de gran
diámetro (lo más acertado serían tubos
de 120 mm l ), así como codos de gran
tamaño.
Los tubos de evacuación largos y con
desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento ópti-
mo del aparato y provoca un aumento
de ruidos desagradables durante su
funcionamiento.
21
32
6
0
0
170
133
2
8
7
313
195
250
❑
Tubos redondos:
Se aconseja emplear tubos con un
diámetro interior mínimo de 120 mm.
❑
Los canales planos deberán poseer
una sección interior equivalente a la de
los tubos redondos de 100/120 mm de
diámetro interior.
No deben presentar ángulos
demasiado agudos.
Diámetro 100 mm, aprox. 078 cm
2
Diámetro 150 mm, aprox. 113 cm
2
En caso de usar tubos con diferentes
diámetros:
❑
Colocar una tira de junta.
❑
Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Funcionamiento con evacuación del
aire hacia arriba:
❑
Practicar una abertura en la parte
superior del armario, con escotadura
para el cable de conexión a la red
eléctrica, con ayuda de la plantilla
O
I
adjunta.
mind. 30
115
80
185
120
512
243
269
90
250
32
28
0
598
280-443
2. Colocar la válvula antirretorno en los
soportes en el empalme de evacuación
del aire de la campana.
Si la campana extractora trabaja con siste-
ma de evacuación del aire al exterior, deberá
montarse una válvula antirretorno, en caso
de no estar ésta ya incorporada en el tubo
de evacuación del aire o en la caja mural.
En caso de no incorporar la presente campa-
na extractora dicha válvula antirretorno, la
podrá adquirir en el comercio especializado
(véanse al respecto la descripción y
referencia que figuran en la lista de
accesorios opcionales disponibles en las
instrucciones de uso de la campana).
Montaje de la válvula antirretorno:
1. Recortar la rejilla del tubo de ventilación
en el empalme de evacuación del aire de
la campana.
