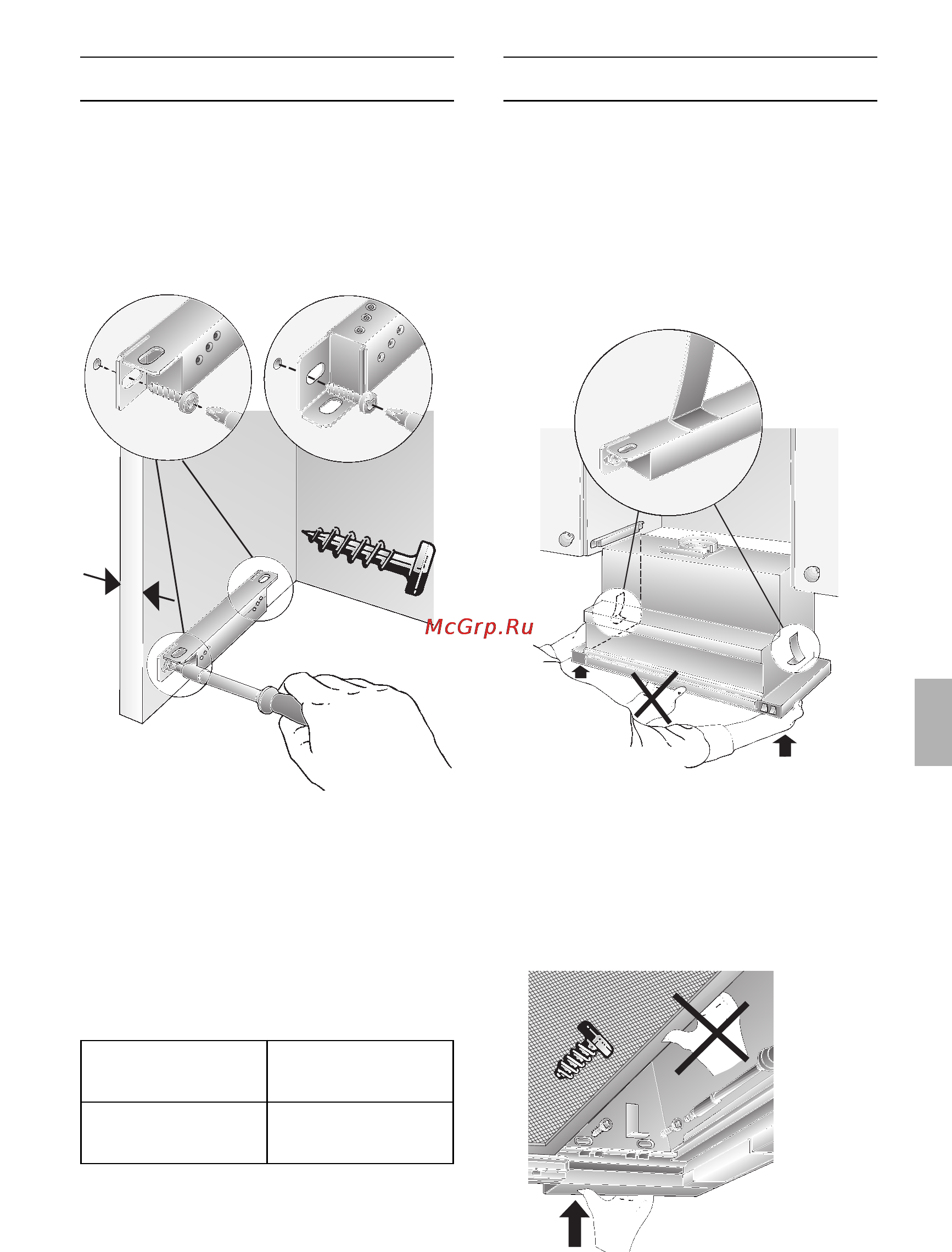

Preparar el armario superior Montar en el armario
3. Alinear los rieles de sujeción adjuntos y
fijarlos con tornillos.
Téngase en cuenta el grosor
(16 ó 19 mm) de los paneles laterales de
los armarios! Medida X.
En caso de que la profundidad del
armario fuera inferior a 280 mm, recortar el
panel posterior del armario en una altura
de 250 mm.
4. Desplegar el cajón del filtro de su
alojamiento hasta el tope.
5. Colocar dos tornillos, sin apretarlos a
tope, a izquierda y derecha para fijar a
campana. Elevar a dicho efecto
ligeramente la campana.
6. Centrar la campana en el armario.
Apretar los tornillos.
X
x=16mm x=19mm
1. Retirar el marco del filtro (véanse las
instrucciones de uso del aparato).
2. Alinear la puerta del armario en caso de
que, tras el montaje de la campana, la
bisagra no fuera accesible.
3. Introducir la campana desde abajo en el
armario, hasta que los soportes de
montaje a izquierda y derecha enclaven.
79
Peso en kg:
Nos reservamos el derecho de introducir modificacio-
nes o cambios constructivos en los aparatos como
consecuencia del progreso técnico.
Evacuación del
aire al exterior
Recirculación del
aire
9,5 10,5
