Neff D69S57N0 [51/100] Voor de montage

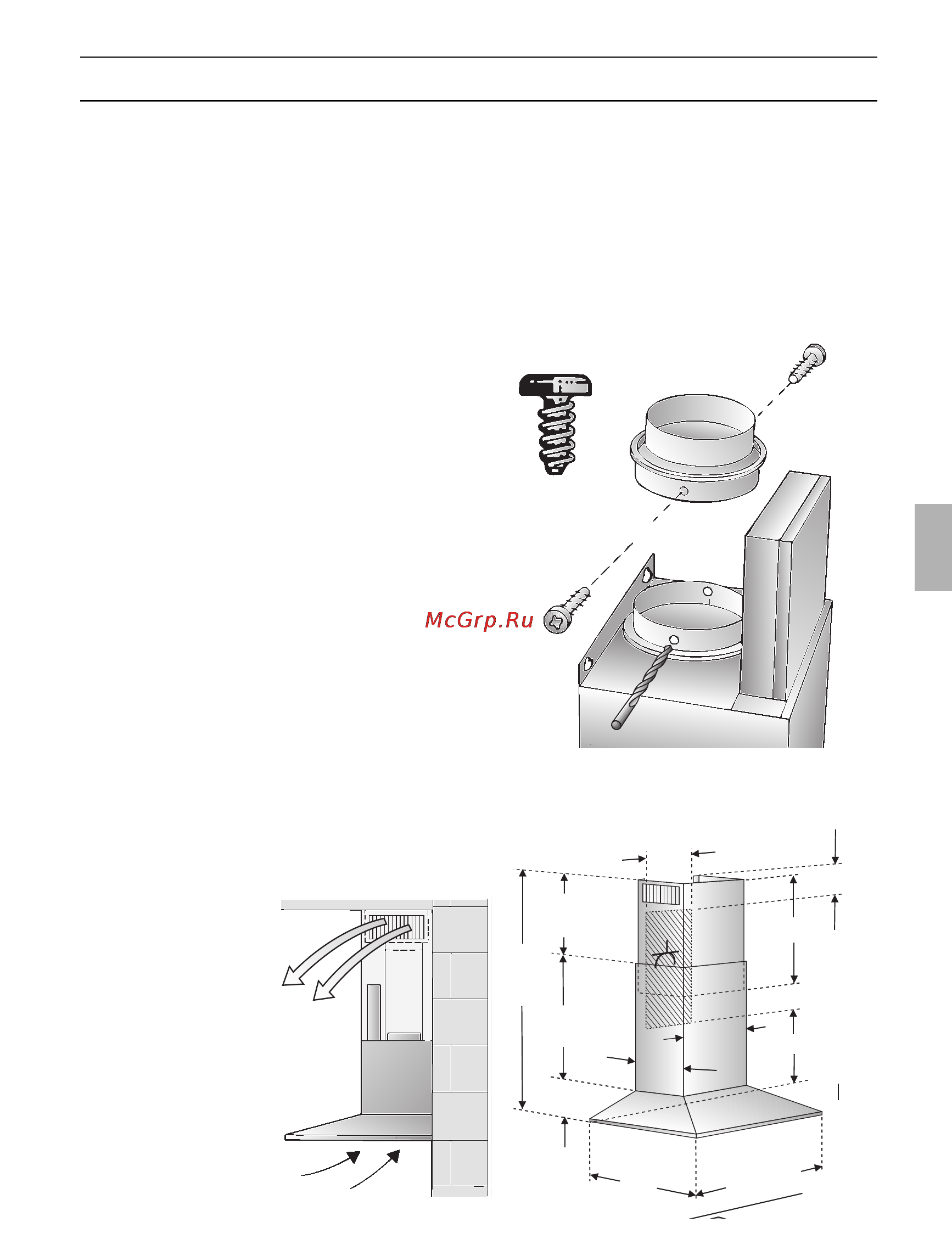

![Neff D69S57N0 [51/100] Voor de montage](/views2/1050837/page51/bg33.png)
51
Voor de montage
Optimaal vermogen van de wasem-
afzuigkap:
❑
Korte, gladde luchtafvoerpijp.
❑
Zo min mogelijk bochten.
❑
Zo groot mogelijke buisdiameter en
grote bochten.
Gebruik van lange, ruwe luchtafvoer-
buizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.
❑
Ronde buizen:
wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.
❑
Platte kanalen moeten een gelijk-
waardige inwendige diameter als
ronde buizen hebben.
Ze dienen geen scherpe bochten te
hebben.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Bij afwijkende buisdiameters:
dichtstrips gebruiken.
❑
Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende
luchttoevoer worden gezorgd.
Gebruik met circulatielucht
❑ Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
Aansluiting luchtafvoerpijp l 150 mm:
❑
Luchtafvoerpijp rechtstreeks aan de
luchtaansluiting bevestigen.
Aansluiting luchtafvoerpijp l 120 mm:
❑ Verloopstuk in het aansluitstuk van de
luchtafvoer steken, 2 gaten l 3 mm
voorboren en vastschroeven.
775-
1220
16
mind.
120
250
3
5
0
580
520
6
0
0
/ 9
0
0
90
565
mind.550
mind.120
315
❑ Luchtafvoerbuis bevestigen aan het
verloopstuk.
De complete
montageset is
verkrijgbaar bij de
vakhandel.
De desbetreffende
toebehorennummers
vindt u achterin deze
gebruiksaanwijzing.
