66
Montaggio
La cappa aspirante è prevista per il
montaggio sul muro della cucina.

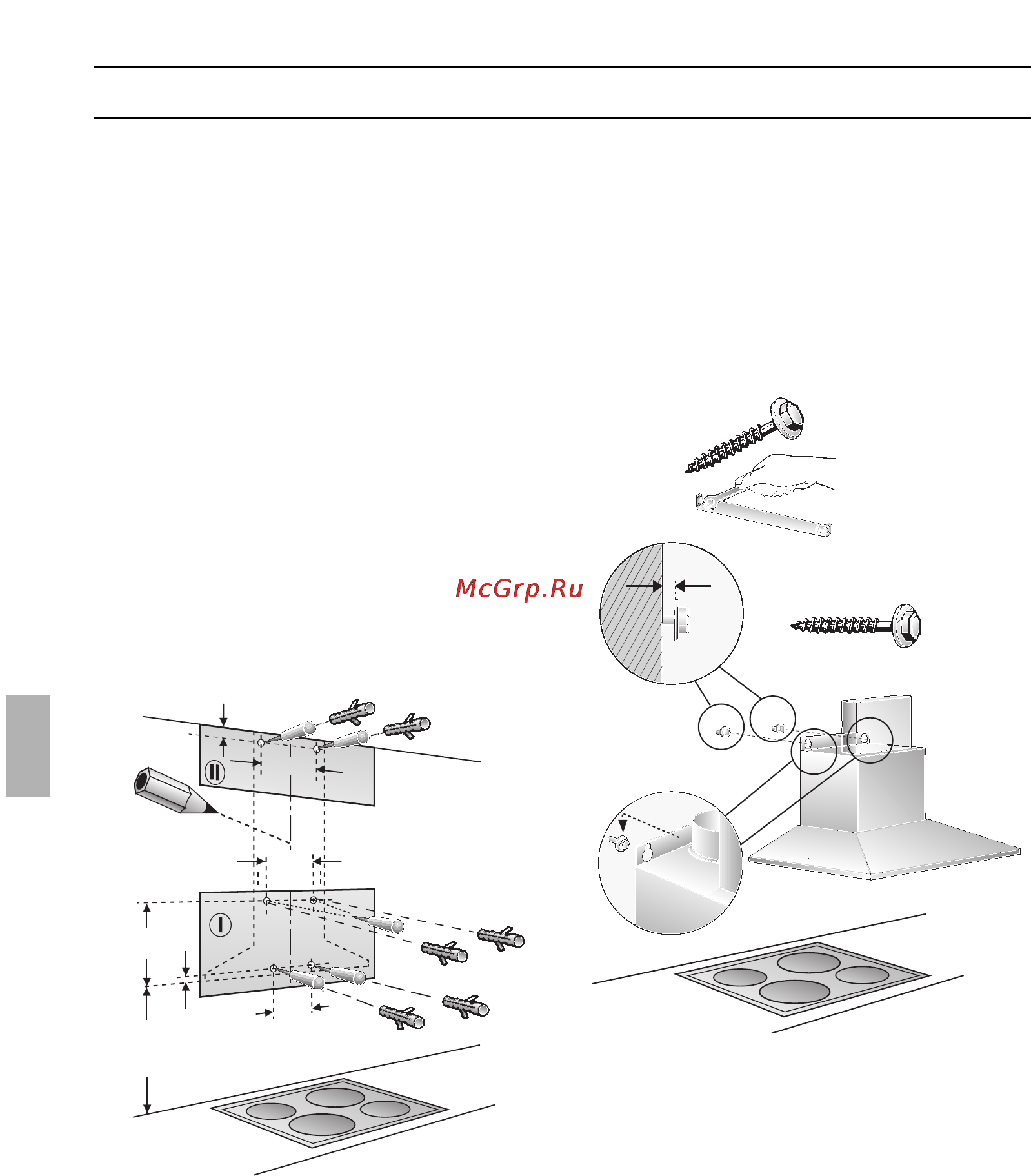

1. Rimuovere il filtro grassi (vedi istruzioni
per l'uso).
2. Tracciare sul muro della cucina una linea
mediana dal soffitto fino allo
spigolo inferiore della cappa aspirante.
3. Con l'aiuto della dima, tracciare sul
muro le posizioni per le viti.
Rispettare la distanza minima tra piano
di cottura e cappa aspirante di 550 mm
per i fornelli elettrici, e di 650 mm per i
fornelli a gas. Il margine inferiore della dima
corrisponde al bordo inferiore della cappa
aspirante.
4. Trapanare 4 fori l 8 mm per la cappa
aspirante e 2 fori per il rivestimento del
camino e introdurvi a raso i tasselli.
Avvertenza: tenere conto degli eventuali
accessori speciali da montare.
5. Avvitare la squadra d'arresto per il
rivestimento del camino con 2 viti a
testa esagonale.
6. Avvitare fino a ca. 5 mm le due viti a
testa esagonale superiori.
7. Agganciare la cappa aspirante alle viti.
ca.5mm
15
3
0
0
270
411
90
1
6
0
mind.550 Elektro
mind.650 Gas
