13
Обязательно обратите внимание перед
монтажом на указания и предупреждения
в разделе «Указания по технике
безопасности»!
Режим вытяжной вентиляции
Вытяжной воздух направляется через
вентиляционную шахту наверх или
непосредственно наружу через канал
в наружной стене здания.
ПРИМЕЧАНИЕ: Вытяжной воздух нельзя
отводить ни через находящуюся
в эксплуатации дымовую или вытяжную
трубу, ни через шахту, которая служит для
деаэрации помещений, где установлены
очаги сгорания топлива.
Если планируется выводить вытяжной
воздух через неиспользуемые дымовые или
вытяжные трубы, то прежде следует получить
на это разрешение ответственной за эти
сооружения организации по очистке труб.
При прокладке воздуховодов для отвода
вытяжного воздуха необходимо руковод-
ствоваться указаниями, приведенными
в официальных и законодательных предписа-
ниях (напр., Строительные правила).
Если вытяжной воздух отводится через
наружную стену здания, то в каменную
кладку следует встроить раздвижной
воздушный канал коробчатой формы.
Для достижения оптимальной
производительности вытяжки
необходимо:
– использовать короткую прямую вытяжную
трубу
– по возможности большого диаметра.
Если без изгибов трубы не обойтись,
тогда старайтесь использовать колена
наибольшего радиуса.
ПРИМЕЧАНИЕ: Использование длинных
вытяжных труб с шероховатой поверхностью,
труб со многими изгибами или диаметров
менее 150 мм приведет к снижению
производительности вытяжки и повышению
уровня рабочих шумов.
Для прокладки воздуховодов для отвода
вытяжного воздуха разрешается
использовать трубы (в т.ч. мягкие трубы)
только из невоспламеняющегося материала.
Изготовитель не несет ответственности
за дефекты, возникшие в результате
неправильного планирования и прокладки
воздуховода.
Соединение труб
Диаметр вытяжных труб должен составлять
не менее 150 мм.
Круглые трубы:
Мы рекомендуем внутренний диаметр
шириной 150 мм, однако, минимум 120 мм.
Плоские каналы должны иметь такое же
внутреннее сечение, как и круглые трубы. Они
не должны изгибаться под острыми углами.
Ø 150 мм ок. 177 см
Ø 120 мм ок. 113 см
Если диаметры труб отличаются от
заданных:
используйте уплотнительные ленты.

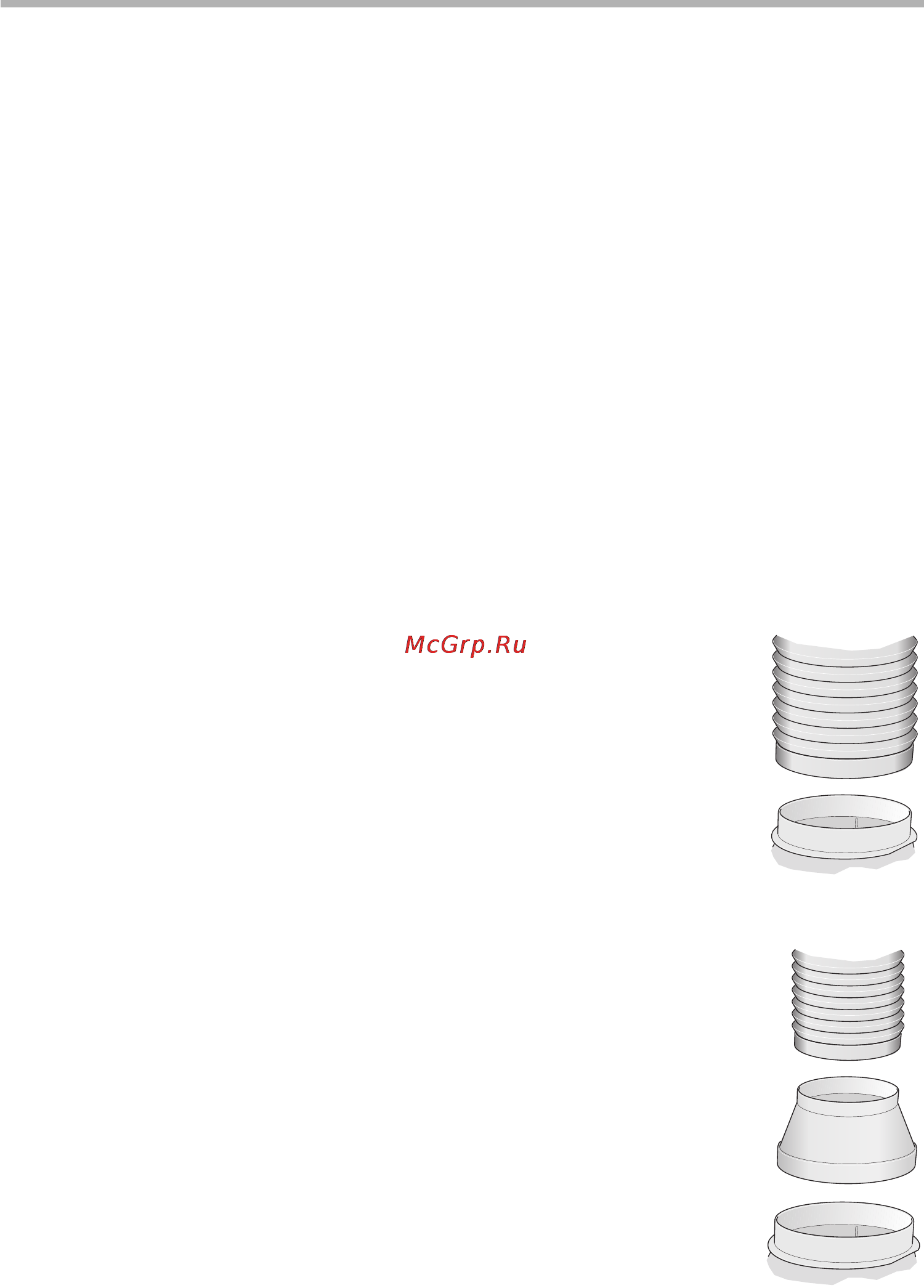

Присоединение вытяжной трубы
Ø 150 мм (рекомендуемый диаметр)
Вытяжная труба крепится
непосредственно
к воздушному патрубку
и соединение
соответствующим образом
изолируется. Если
используется труба из
алюминия, тогда место
присоединения необходимо
предварительно сгладить.
Присоединение
вытяжной трубы Ø 120 мм
Переходной патрубок
крепится непосредственно
к воздушному патрубку.
Вытяжная труба крепится
к переходному патрубку.
Оба места соединения
соответствующим образом
изолируются.
