17

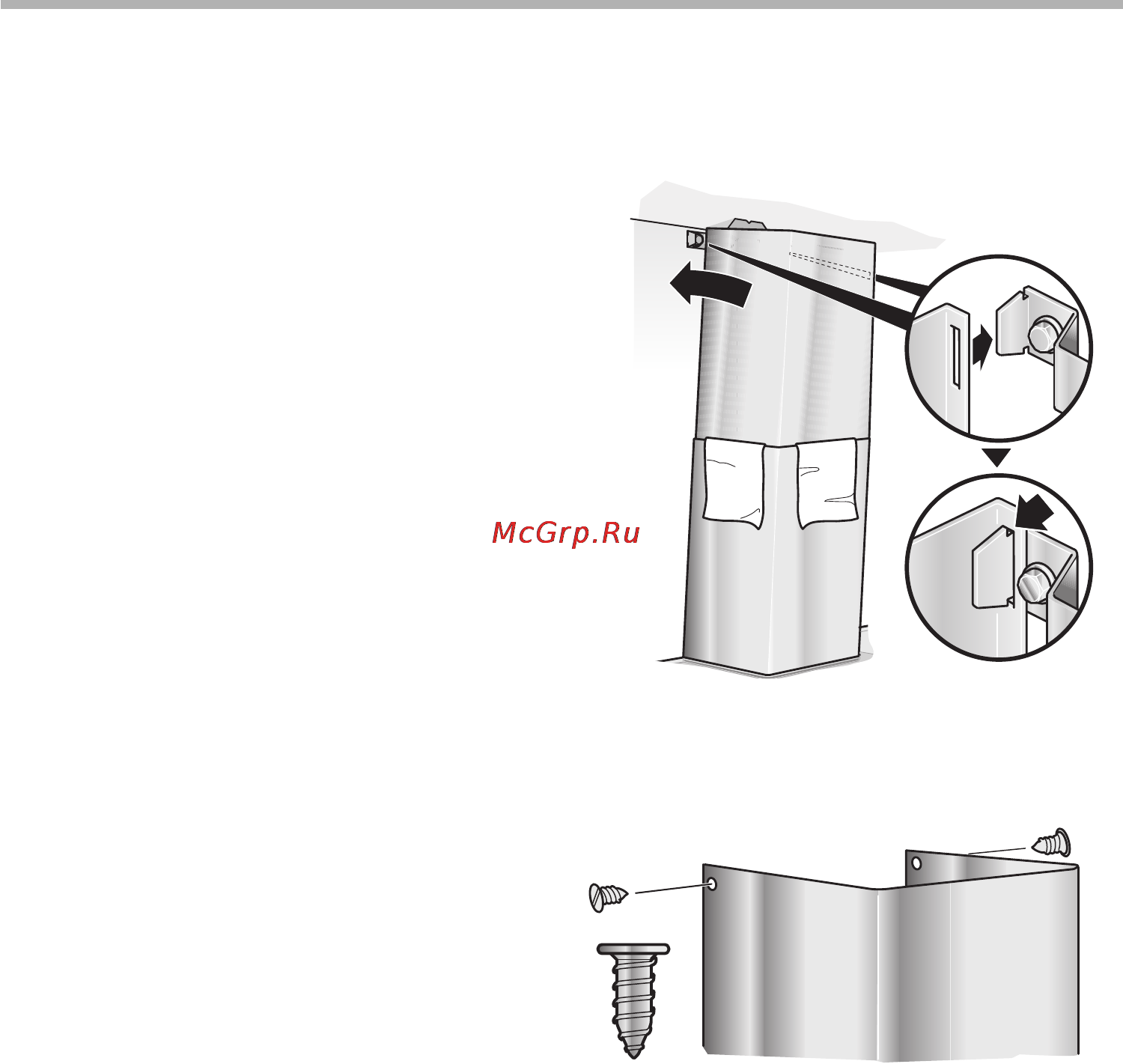

4. Обшивки вытяжной трубы установите
на вытяжке, поднимите внутреннюю
обшивку вверх и повесьте на крепежных
уголках, находящихся слева и справа.
5. Привинтите внутреннюю обшивку при
помощи 2 винтов сбоку к крепежному
уголку.
Монтаж обшивок вытяжной трубы
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
Внутри обшивок вытяжной трубы могут быть
острые края. Мы рекомендуем перед
установкой надеть защитные перчатки.
1. Разъедините секции обшивки вытяжной
трубы. Снимите для этого липкую ленту.
2. Снимите защитную пленку с обеих
обшивок вытяжной трубы.
3. Вставьте обе обшивки вытяжной трубы
друг в друга.
ПРИМЕЧАНИЕ: Чтобы избежать царапин при
вставлении секций обшивки друг в друга,
положите на край наружной обшивки для
защиты от царапин, напр., шаблон для монтажа!
Обратите внимание на расположение
прорезей в обшивке!
– режим вытяжной вентиляции:
прорези во внутренней обшивке должны
быть направлены вниз.
– режим циркуляции воздуха:
прорези во внутренней обшивке должны
быть направлены вверх.
