Монтаж

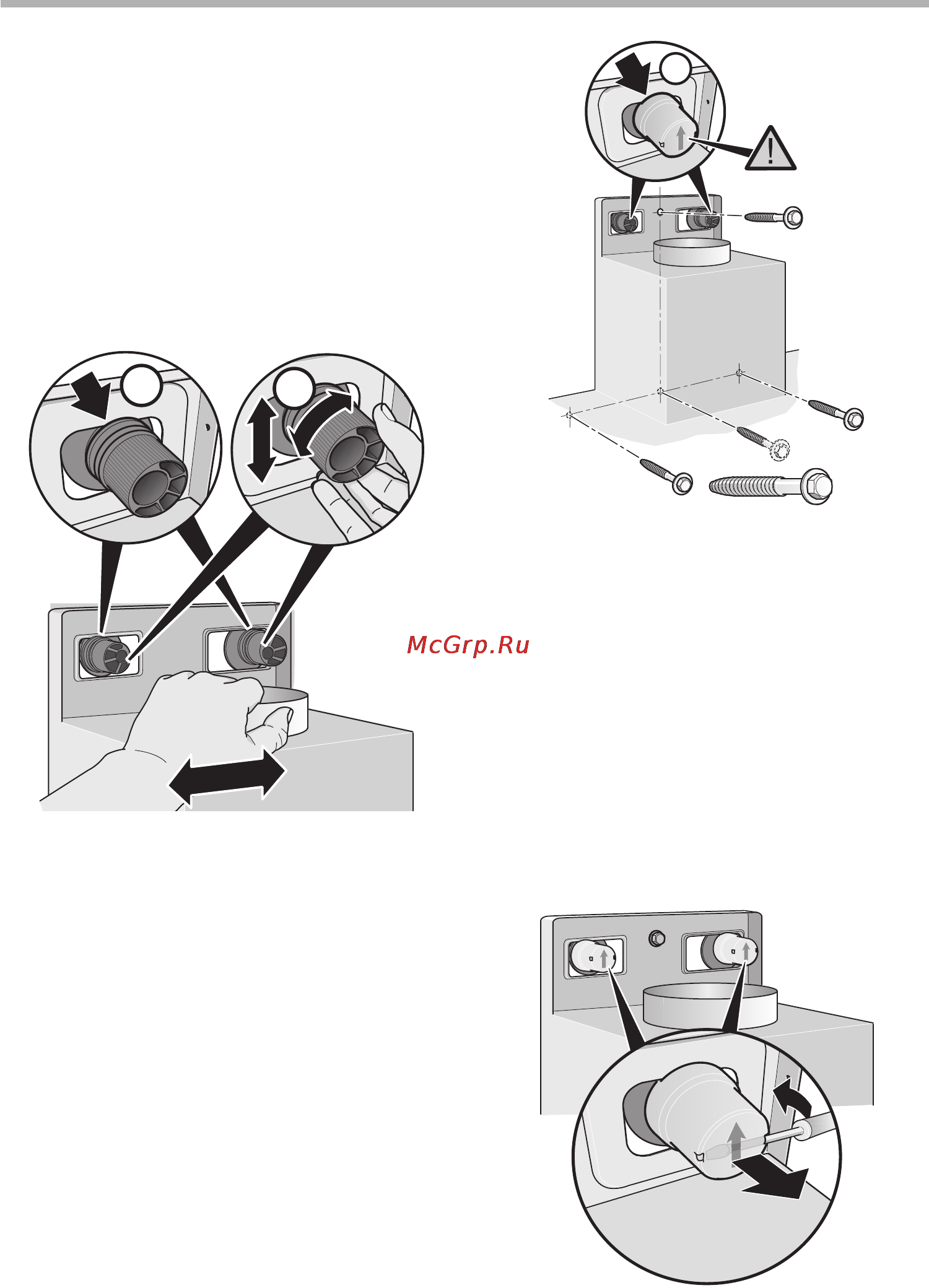

Подвешивание и выравнивание
1. Снимите защитную пленку сначала
с задней стенки вытяжки, а после
монтажа – полностью.
2. Повесьте вытяжку так, чтобы она прочно
зафиксировалась сзади на подвесных
опорах
Ⓐ.
3. Выровняйте вытяжку по высоте с помощью
подвесных опор.
При необходимости вытяжку можно
передвинуть вправо или влево
Ⓑ.
Стопорные винты
и предохранительные колпачки
1. Нарисуйте точки для отверстий для
стопорных винтов. Снимите вытяжку,
просверлите отверстия для стопорных
винтов и вдавите дюбели заподлицо со
стеной.
2. Повесьте вытяжку и завинтите прочно
стопорные винты.
3. Наденьте предохранительные колпачки
стрелкой кверху на подвесные опоры так,
чтобы они защелкнули
Ⓒ.
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
Обязательно проверьте, прочно ли
установлены все стопорные винты
и предохранительные колпачки!
4. Соедините трубы
(смотрите «Соединение труб»).
5. Выполните электроподключение
(смотрите «Электрическое подключение»).
Снятие предохранительных колпачков
Для снятия предохранительных колпачков
с подвесных опор воспользуйтесь
подходящим инструментом, напр., плоской
отверткой.
A
B
C
16
