Ru
6
ВВЕДЕНИЕ
Названия компонентов и их функции

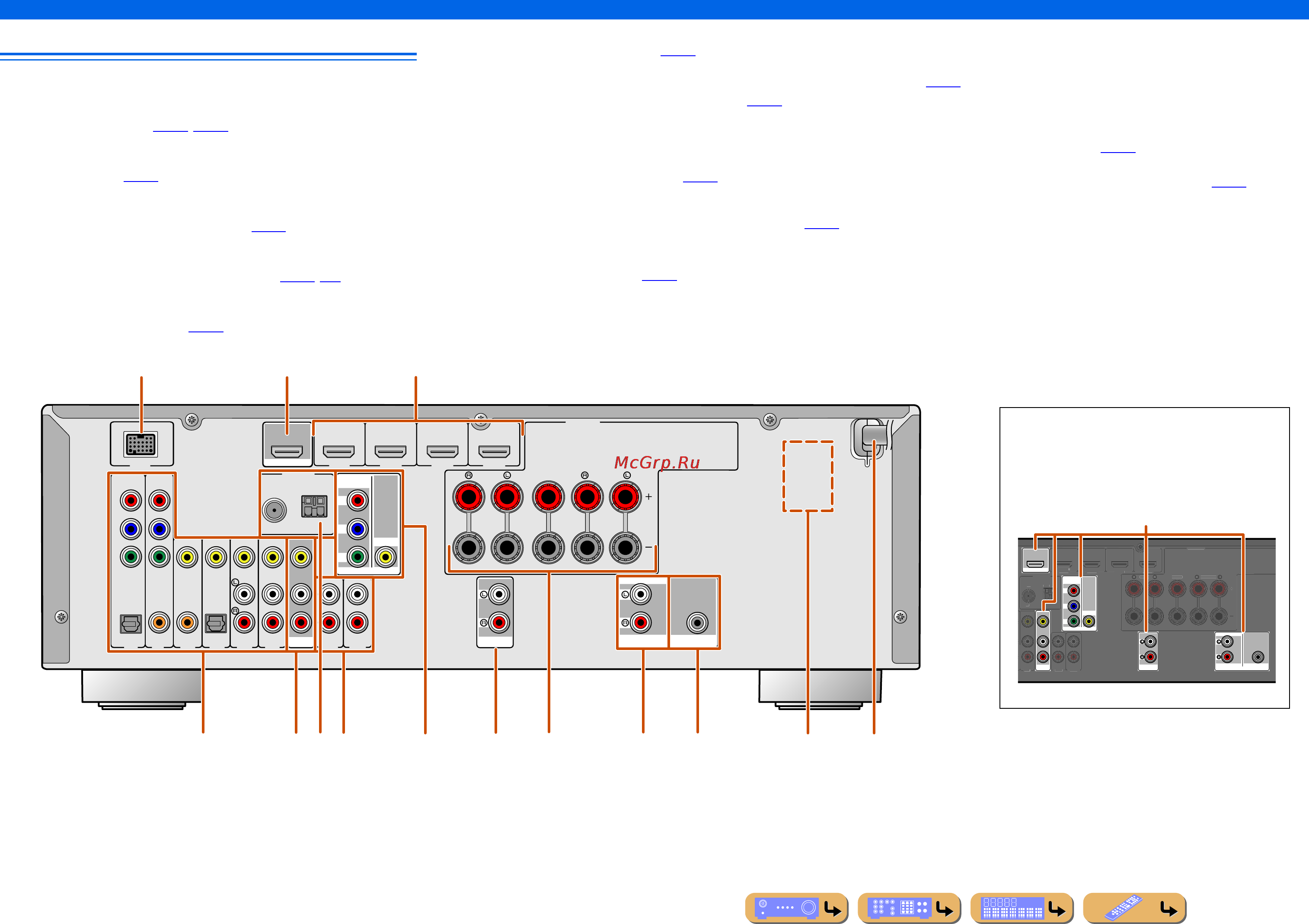

Задняя панель
a
Гнездо DOCK
Для подключения дополнительной универсальной док-станции Yamaha для
iPod (например, YDS-12) или беспроводного Bluetooth-приемника
аудиосигнала (YBA-10) (
☞с. 39
,
☞с. 42
).
b
Гнездо HDMI OUT
Для подключения HDMI - совместимого телевизора для вывода аудио/
видеосигналов на (
☞с. 15
).
c
Гнезда HDMI1-4
Для подключения внешних компонентов, оснащенных HDMI-совместимыми
выходами для приема аудио/видеосигналов (
☞с. 17
).
d
Гнезда AV1-6
Для подключения к внешним компонентам, оснащенным аудио/
видеовыходами для приема аудио/видеосигналов (
☞с. 18
, с. 19).
e
Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае выбора аналоговых
входов (AV3-6 или AUDIO1-2) (
☞с. 21
).
f
Гнезда ANTENNA
Для подключения AM и FM-антенн (
☞с. 22
).
g
Гнезда AUDIO1-2
Для подключения к внешним компонентам, оснащенным аналоговыми
аудиовыходами, для подачи звука на данный аппарат (
☞с. 20
).
h
Гнезда MONITOR OUT
i
Гнезда AUDIO OUT
Для вывода аудиосигналов, полученных в случае выбора таких аналоговых
гнезд, как AV5-6 или AUDIO1-2 (
☞с. 21
).
j
Разъемы SPEAKERS
Для подключения фронтальных колонок, центральной колонки, колонок
окружающего звучания и тыловых колонок окружающего звучания
(
☞с. 12
).
k
SURROUND BACK гнезда (PRE OUT)
Вывод сигналов тылового левого/правого канала окружающего звучания.
Позволяет прослушивать максимальный 7.1-канальный звук путем
подключения внешнего усилителя (
☞с. 11
).
l
Гнездо SUBWOOFER
Для подключения сабвуфера со встроенным усилителем (
☞с. 13
).
m
VOLTAGE SELECTOR
(Только модель для Азии и общая модель)
Выберите положение переключателя в зависимости от величины
напряжения в данном регионе (Подробнее, Краткое руководство).
n
Силовой кабель
Для подключения данного аппарата к настенной розетке переменного тока.
Гнездо VIDEO
Для подключения телевизора, способного
принимать входной видеосигнал, и вывода на него
видеосигналов (
☞с. 16
).
Гнезда COMPONENT
VIDEO
Для подключения телевизора, совместимого с
компонентными видеосигналами, для вывода
видеосигнала с помощью трех кабелей (
☞с. 15
).
COMPONENT
VIDEO
P
R
P
B
Y
OPTICAL OPTICAL
(
TV
)
AV
1
AV
2
AV
3
AV
4
AV
5
AV
6
AUDIO 1
AUD
IO 2
COAXIAL COAXIAL
(
CD
)
CENTER
SURROUND
(
BD/DVD
)
HDMI 2HDMI 1 HDMI 3
HDMI 4
FRONT
HDMI
OUT
AV
OUT
SURROUND BACK
SINGLE
SUBWOOFER
AUDIO
PRE OUT
OUT
VIDEO
DOCK
SPEAKERS
ANTENNA
FM
75ǡ
GND
AM
MONITOR OUT
COMPONENT
VIDEO
P
R
P
B
Y
VIDEO
HDMI
OUT
AV
OUT
SURROUND BACK
SINGLE
SUBWOOFER
AUDIO
PRE OUT
OUT
MONITOR OUT
COMPONENT
VIDEO
P
R
P
B
Y
VIDEO
AV
6
AUD
IO 1
AUD
IO 2
C
ENTER
SURROUND
(
BD
/
DV
D
)
HDMI 2
HDMI 1
HDMI
3
HDMI
4
F
RONT
S
PEAKER
S
ANTENNA
FM
75
ǡ
G
ND
AM
c
eg i j
d h
ba
f nmk l
Выбор входных и выходных гнезд
Область вокруг выходных аудио / видеогнезд
обозначена белым цветом, чтобы предотвратить
ошибочное подключение. Используйте эти гнезда для
вывода аудио/видеосигналов на телевизор или другие
внешние компоненты.
