Ru
6
ВВЕДЕНИЕ
Названия компонентов и их функции

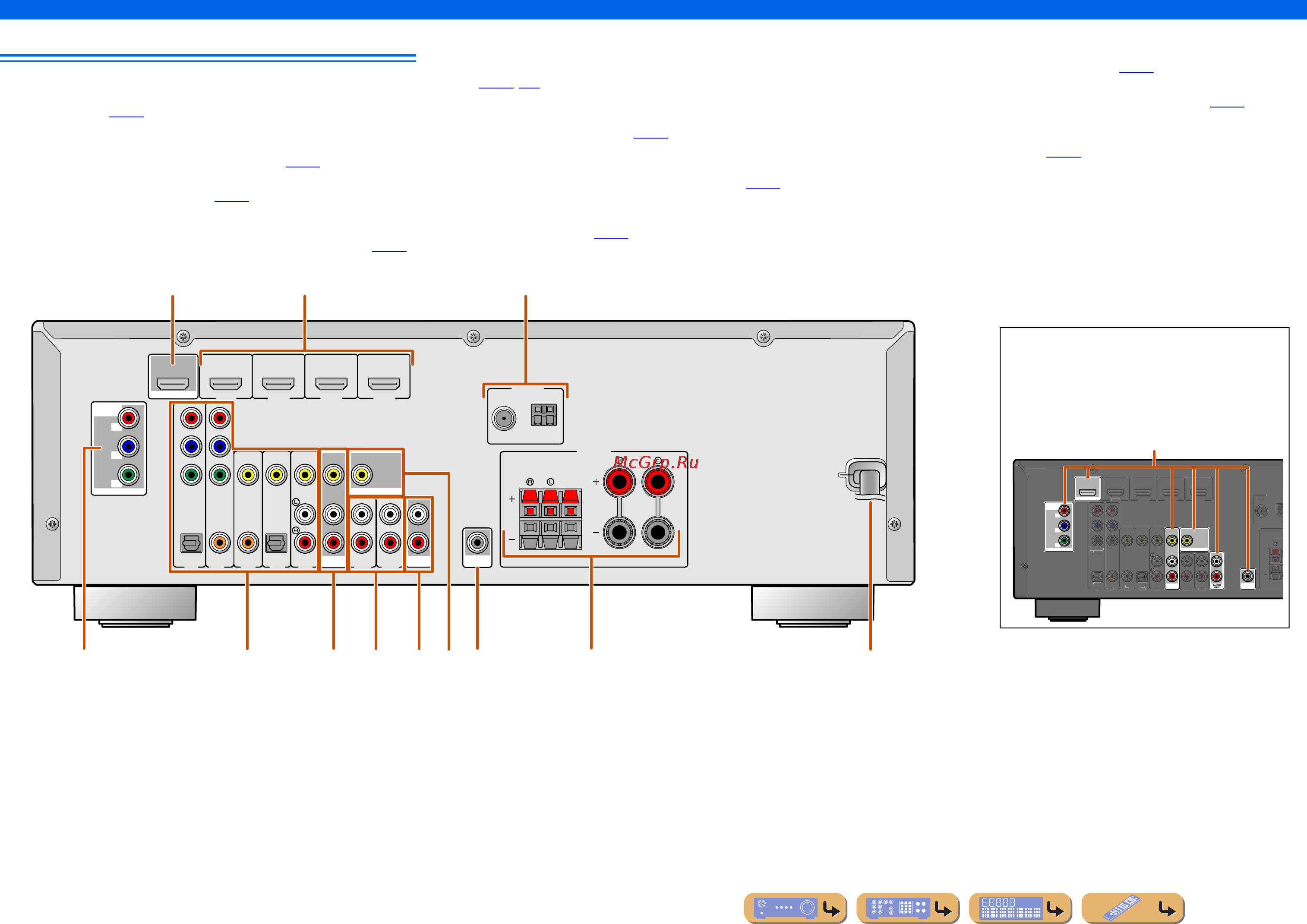

Задняя панель
a
Гнездо HDMI OUT
Для подключения HDMI-совместимого телевизора для вывода на него аудио/
видеосигналов (
☞с. 13
).
b
Гнезда HDMI1-4
Для подключения внешних компонентов, оснащенных HDMI-совместимыми
выходами для приема от них аудио/видеосигналов (
☞с. 15
).
c
Гнезда ANTENNA
Для подключения AM и FM-антенн (
☞с. 20
).
d
Гнезда COMPONENT VIDEO
Для подключения телевизоров, совместимых с компонентными
видеосигналами, для вывода видеосигнала с помощью трех кабелей (
☞с. 13
).
e
Гнезда AV1-5
Для подключения к внешним устройствам, оснащенным аудио/
видеовыходами, чтобы этот аппарат мог принимать аудио/видеосигналы
(
☞с. 16
, с. 17).
f
Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае выбора аналоговых
входов (AV3-5 или AUDIO1-2) (
☞с. 19
).
g
Гнезда AUDIO1-2
Для подключения к внешним компонентам, оснащенным аналоговыми
аудиовыходами, для подачи звука на данный аппарат (
☞с. 18
).
h
Гнездо MONITOR OUT
Для подключения телевизора, способного принимать видеосигнал, и вывода
на него видеосигналов (
☞с. 14
).
i
Гнезда AUDIO OUT
Для вывода аудиосигналов, полученных в случае выбора таких аналоговых
входов, как гнезда AV5 или AUDIO1-2 (
☞с. 19
).
j
Гнездо SUBWOOFER
Для подключения сабвуфера со встроенным усилителем (
☞с. 11
).
k
Разъемы SPEAKER
Для подключения фронтальных колонок, центральной колонки и колонок
окружающего звучания (
☞с. 11
).
l
Шнур питания
Для подключения данного аппарата к настенной розетке переменного тока.
ANTENNA
FM
GND
AM
COMPONENT
VIDEO
P
R
P
B
Y
OPTICAL
(
TV
)
AV 1
AV 2
AV 3
AV 4
AV 5
AUDIO 1
AUDIO 2
COAXIAL
(
CD
)
COAXIAL
OPTICAL
VIDEO
CENTER
SURROUND
HDMI 1
(
BD/DVD
)
HDMI 2 HDMI 3
HDMI 4
FRONT
COMPONENT
VIDEO
MONITOR OUT
P
R
P
B
Y
HDMI
OUT
MONITOR OUT
AV
OUT
SUBWOOFER
AUDIO
OUT
SPEAKERS
COMPONENT
VIDEO
MONITOR OUT
P
R
P
B
Y
HDMI
OUT
MONITOR OUT
AV
OUT
SUBWOOFER
ANTENNA
FM
G
ND
CO
MP
O
NENT
VIDE
O
P
R
P
B
Y
O
PTI
C
A
L
(
TV
)
AV 1
AV 2
AV 3
AV 4
AV 5
AUDIO 1
AUDIO 2
CO
AXIA
L
(
CD
)
COAXIA
L
O
PTI
C
AL
VIDE
O
S
URR
OU
HDMI 1
(
BD/DVD
)
HDMI 2
HDMI
3
HDMI
4
b
ef jgi k
c
d h
a
l
Выбор входных и выходных гнезд
Область вокруг выходных аудио / видеогнезд
обозначена белым цветом, чтобы предотвратить
ошибочное подключение. Используйте эти гнезда
для вывода аудио/видеосигналов на телевизор или
другие внешние компоненты.
Выходные гнезда
