ANTENNA
FM
GND
AM
CENTER
SURROUND
FRONT
SUBWOOFER
SPEAKERS
- 3 -
Предупреждение:
Перед подключением колонок извлеките из розетки шнур
питания переменного тока данного аппарата.
Кабели колонок обычно состоят из двух параллельных
изолированных кабелей. Для обозначения другой
полярности один из этих кабелей окрашен в другой цвет
или имеет продольную полоску. Вставьте кабель другого
цвета (или имеющий полоску) в разъем “+” (положительный,
красный) на данном аппарате и колонках, а другой кабель – в
разъем “-” (отрицательный, черный).
Соблюдайте осторожность, чтобы жила кабеля колонки не
касалась чего-либо и не контактировала с металлическими
деталями данного аппарата. Это может привести к
повреждению аппарата или колонок. В случае короткого
замыкания цепи кабеля колонки при включении данного
аппарата на дисплее передней панели появится сообщение
“CHECK SP WIRES!”.
1
1

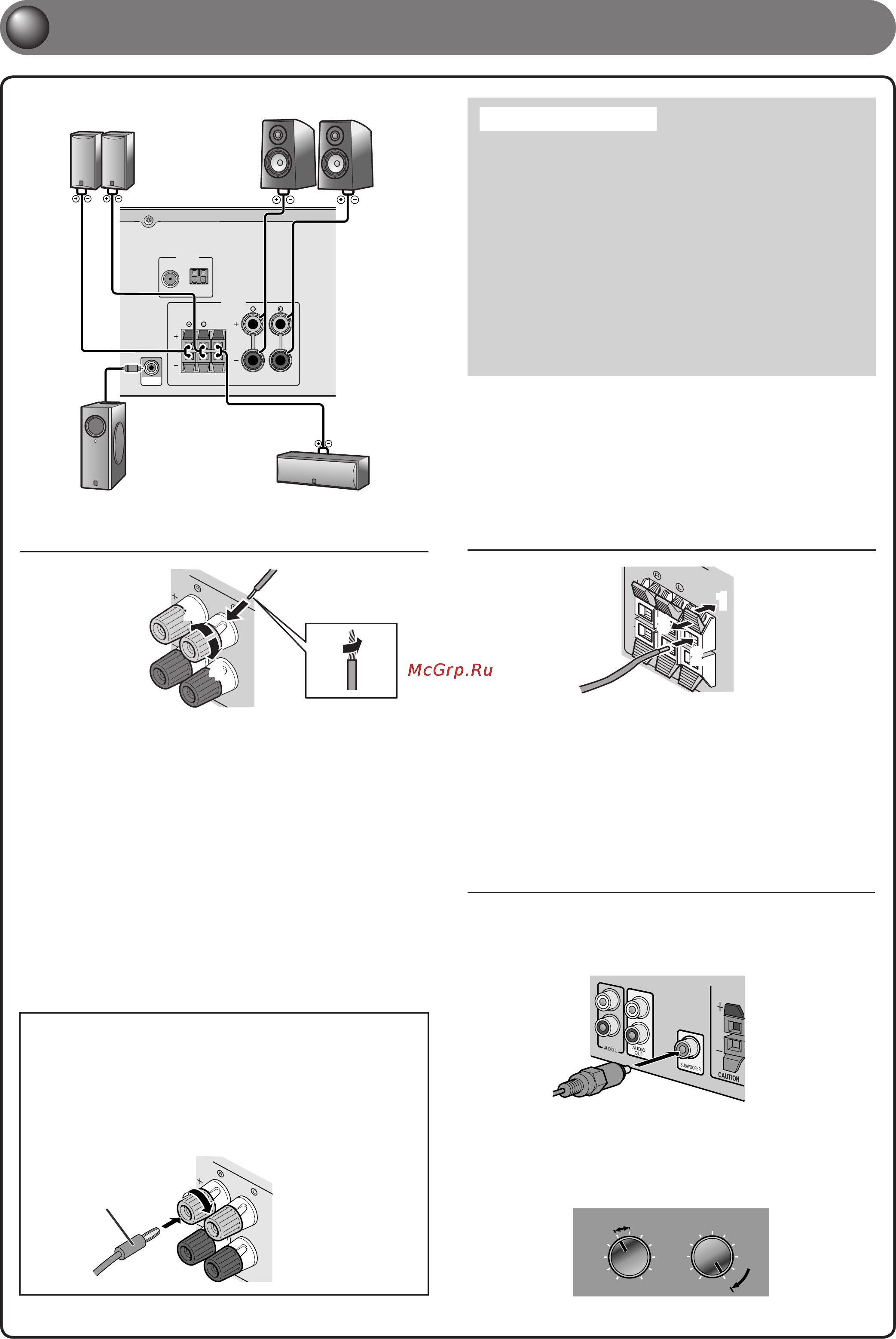

Подключите колонки
Подключение фронтальных колонок
FRONT
KERS
2
3
1
4
1
Удалите приблизительно по 10 мм изоляции на
концах кабелей колонки и надежно скрутите
оголенные провода кабелей во избежание
короткого замыкания.
2
Открутите разъемы колонки.
3
Вставьте оголенный провод кабеля колонки в
щель на боковой стороне разъема.
4
Затяните разъем.
Подключение центральных колонок /
колонок окружающего звучания
CENTER
SURROUND
SPEAKE
2
3
1
1
Нажмите вниз защелку на разъеме колонки.
2
Вставьте конец кабеля колонки в разъем.
3
Поднимите защелку вверх, чтобы зафиксировать
кабель колонки на месте.
Колонка окружающего звучания
Правая Правая
Фронтальная колонка
Правая Правая
Сабвуфер Центральная колонка
Подключение сабвуфера
1
Подключите входное гнездо сабвуфера с помощью
штекерного аудиокабеля к гнезду SUBWOOFER на
данном аппарате.
2
Установите громкость сабвуфера следующим
образом.
Громкость: Установите приблизительно на половину громкости
(или немного меньше половины).
Частота кроссовера (если она доступна): Установите на максимум.
Примеры настройки сабвуфера
VOLUME
MIN MAX
CROSSOVER/
HIGH CUT
MIN MAX
Подключение вилки штекерного типа
(За исключением моделей для
Великобритании, Европы, Азии и Кореи)
Затяните головку и вставьте вилку штекерного типа
в торец разъема.
Вилка
штекерного
типа
FRONT
KERS
