Консоль электропитания PureAV

Монтаж и установка

Шаг 10

Подключение коаксиальных кабелей кабельного/спутникового ТВ

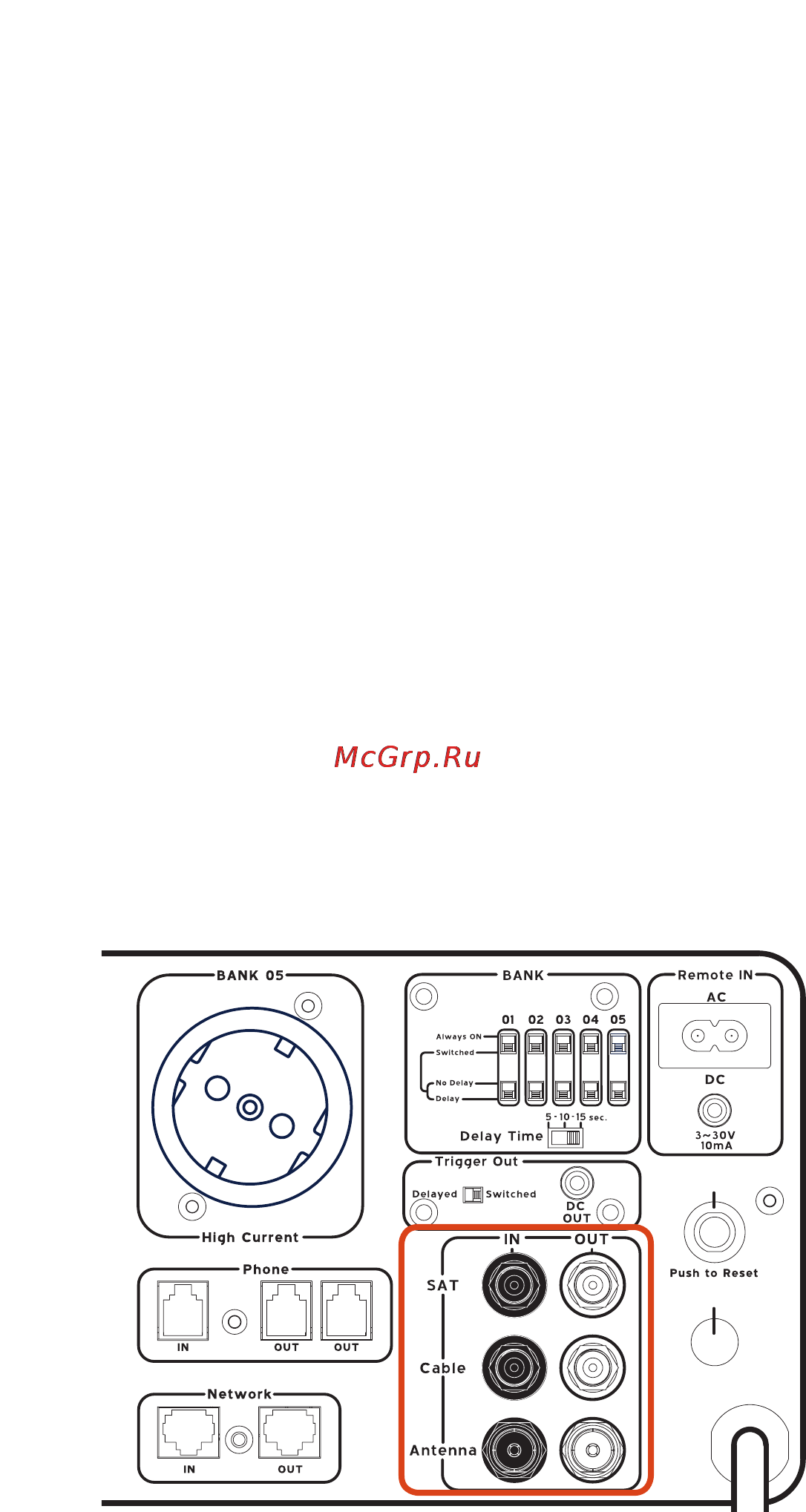

Консоль электропитания PureAV оборудована двумя парами разъемов

типа F для коаксиальных кабелей и одной парой разъемов для воздушных

кабелей, назначение которых – защищать вашу систему от опасных

электрических колебаний, которые могут передаваться по каналам передачи

сигнала кабельного/спутникового/эфирного ТВ. Для подключения консоли

электропитания к компонентам домашнего кинотеатра вам понадобятся

дополнительные коаксиальные кабели.

A. Цифровое спутниковое ТВ (DSS)– Вставьте коаксиальный кабель входящей

линии спутникового ТВ (тип F) в разъем, обозначенный надписью “SAT IN”

(Спутн. вход). Вставьте один конец второго коаксиального кабеля в разъем,

обозначенный надписью “SAT OUT” (Спутн. выход) Подсоедините второй

конец этого же кабеля к тюнеру спутникового ТВ.

B. Кабельное ТВ – Вставьте коаксиальный кабель входящей линии кабельного

ТВ (тип F) в разъем, обозначенный надписью “Cable IN” (Кабельн. вход).

Вставьте один конец второго коаксиального кабеля в разъем, обозначенный

надписью “Cable OUT” (Кабельн. выход) Подсоедините второй конец этого же

кабеля к ресиверу кабельного ТВ.

C. Антенна – Вставьте кабель входящей линии ТВ- или радиоантенны в разъем,

обозначенный надписью “Antenna IN” (Антенна вход). Вставьте один конец

второго воздушного кабеля в разъем, обозначенный надписью “Antenna OUT”

(Антенна выход). Подсоедините второй конец этого же кабеля к телевизору

или радио.

Внимание: Наклейки с надписями “Coax IN” (Коакс. вход) и “Coax OUT” (Коакс.

выход) для соотвествующих линий входят в комплект поставки.

ВНИМАНИЕ: Для эффективной защиты оборудования от скачков в

электрической сети все входящие линии коаксиальных кабелей следует

надлежащим образом заземлить. Чтобы убедиться в этом, обратитесь

к квалифицированному электрику. Все линии кабелей должны быть

заземлены с помощью водопровода или заземляющего стержня.

  

  
