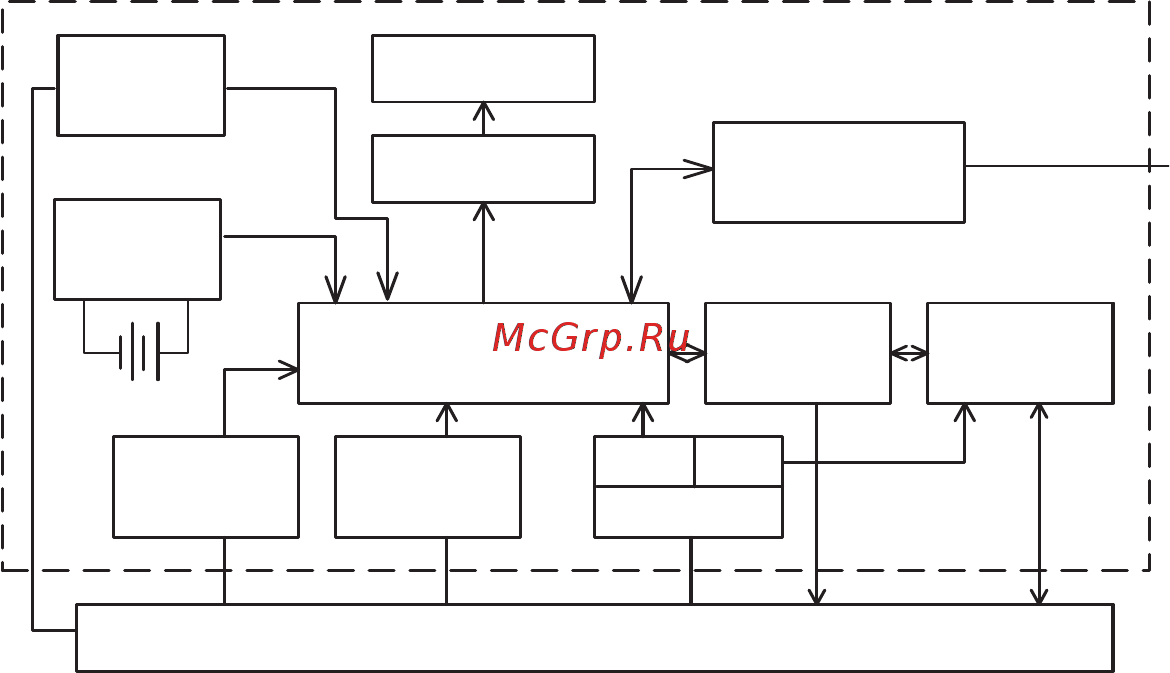

2 5 Устройство и работа счётчика 2 5 1 Конструктивно счётчик состоит из следующих узлов корпуса контактной колодки защитной крышки контактной колодки устройства управления измерения и индикации Рисунок 1 Структурная схема счётчика Устройство управления измерения и индикации далее УУИИ вместе с контактной ко лодкой устанавливается в основании корпуса Кнопки управления индикацией устанавливаются в крышке корпуса и связываются с УУИИ механически 2 5 2 1 В качестве датчиков тока в счётчике используются токовые трансформаторы В качестве датчиков напряжения в счётчике используются резистивные делители Сигналы с датчиков тока и напряжения поступают на соответствующие входы аналогоцифрового преобразователя АЦП микропроцессора 2 5 2 2 АЦП микропроцессора производит преобразование сигналов поступающих от датчиков тока и напряжения в цифровые коды пропорциональные току и напряжению Микропроцессор перемножая цифровые коды получает величину пропорциональную мощности Интегрирование мощности во времени даёт информацию о величине энергии 20
