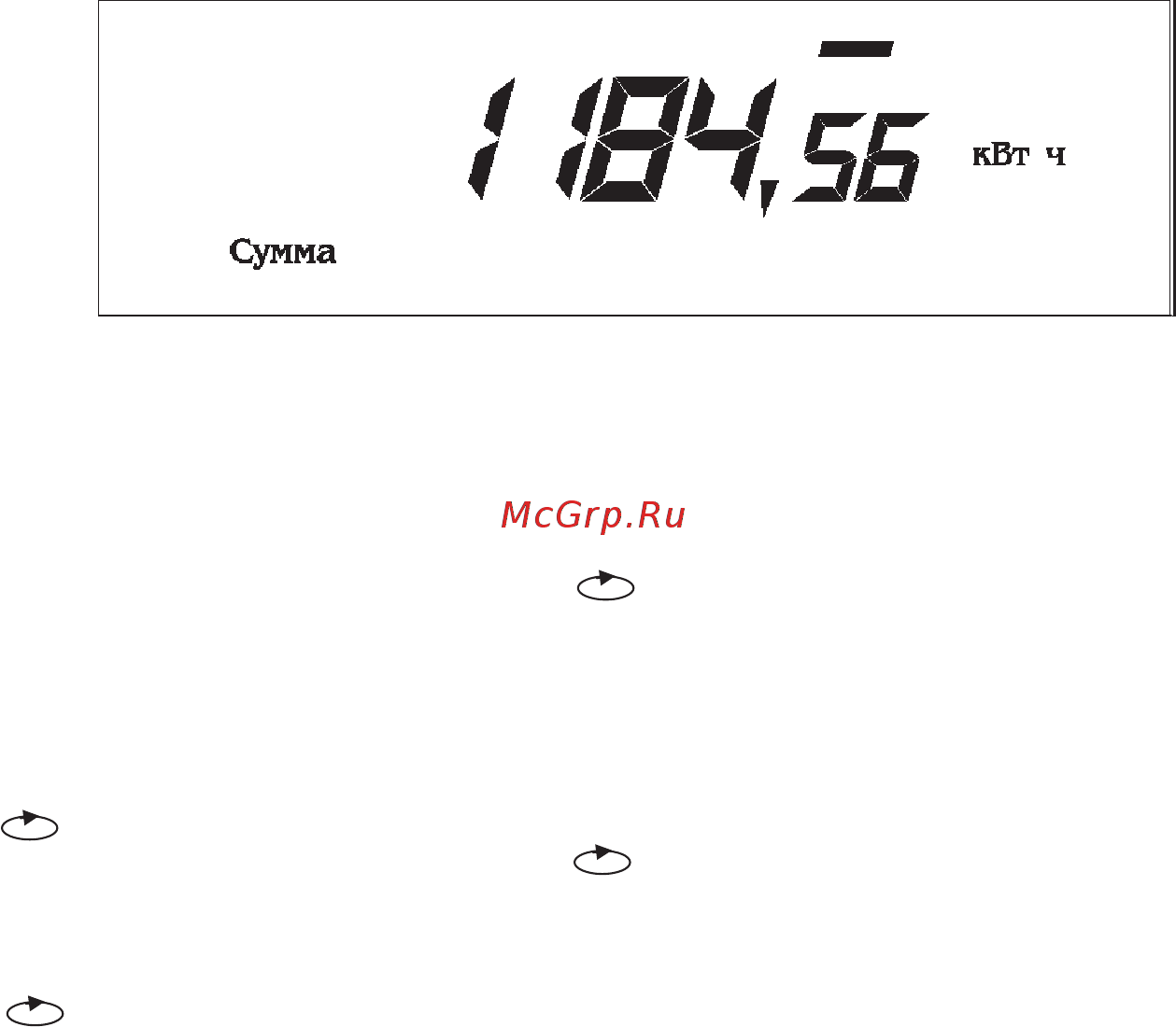

тарифный то после четвертого если трехтарифный после третьего если двухтарифный по сле второго индицируется сумма накопленной реактивной энергии по всем действующим та рифам последующее нажатии клавиши ВВОД индицирует величину накопленной реактив ной энергии по тарифу 1 с указанием номера тарифа При дальнейшем нажатии клавиши ВВОД последовательно индицируется величина накопленной реактивной энергии по тарифу 2 3 4 с указанием номера тарифа При этом слева индицируется номер показываемого тарифа а если индицируется сумма то в нижней части появляется надпись Сумма Сумма Количество выводимой информации на ЖКИ определяется конфигуратором но не превосходит более 12 параметров и не менее одного У электросчетчиков с версией ПО 2 2 83 и выше нача ло выпуска 07 04 2008г в ручном режиме на ЖКИ выводится информация по всем тарифам и по всем типам энергии активная реактивная Возможность изменить данный режим индика ции с помощью программы Конфигуратор заблокирована на уровне электросчетчика 5 1 4 Индикация вспомогательных параметров При коротком нажатии клавиши на экране ЖКИ высвечиваются вспомогатель ные параметры в следующей последовательности активная мощность Вт реактивная мощ ность ВАр полная мощность ВА напряжение сети В угол между фазами ток в нагрузке А cos р частота сети Гц а для счётчиков с внутренним тарификатором теку щее время с текущая дата Выбор параметра осуществляется при длительном более 3 сек нажатии клавиши При коротком нажатии клавиши i выводится на экран ЖКИ значение параметра суммарное и по каждой фазе в отдельности При индикации напряжения и тока сети суммар ное значение не индицируется Если в течение действия таймаута возврата в автоматический режим 5ь255 с кнопка С не нажимается то индикатор переходит в режим автоматической индикации 5 1 5 Индикация максимумов мощности При длительном нажатии более 2 сек кнопки ВВОД на экране ЖКИ отображается текущий месяц в формате месяц _ год Далее кратковременные нажатия кнопки ВВОД приводят к последовательному отображению на ЖКИ утренних и вечерних максимумов мощ ности за текущий месяц Так же можно посмотреть и за три предыдущих месяца При отображении утренних максимумов мощности отображаются символы Т1 и Т2 ве черних ТЗ и Т4 Вид мощности указывается в верхней части символом в соответствующем месте 5 1 6 Режим ручной коррекция часов Коррекция часов осуществляется в режиме индикации текущего времени При длительном нажатии более 3 сек и отпускании кнопки ВВОД осуществляется коррекция текущего времени При этом если значение секунд текущего времени менее 30 сек в момент отпускания кнопки ВВОД происходит обнуление секунд текущего времени если значение секунд текущего времени более 29 сек в момент отпускания кнопки ВВОД значе ние секунд текущего времени устанавливается равным 59 сек 26
