12 Ru
■ Кабели, используемые для подключений
Обозначения слева от наименований кабелей (например,
, и ) соответствуют обозначениям в разделах
“Подключение телевизора и проигрывателя дисков Blu-ray
Disc” (стр. 12) и “Подключение аудио- и
видеокомпонентов” (стр. 13).
Для аудио и видео
Кабель HDMI
Для аудио
Штырьковый аудиокабель (поставляется)
Оптический кабель (поставляется)
Цифровой штырьковый аудиокабель
(поставляется)
Для видео
Штырьковый аудиокабель (поставляется)
Компонентный штырьковый видеокабель
■ Информация о HDMI
Кабель HDMI позволяет одновременно передавать аудио- и
видеосигналы. Если в телевизоре или других компонентах
предусмотрены гнезда HDMI, для упрощения и облегчения
подключения используете кабели HDMI.
См. также “Использование функции управления через
интерфейс HDMI” (стр. 28), “МЕНЮ УСТАНОВКИ
ВХОДОВ” (стр. 35)
y
• Данный аппарат автоматически преобразовывает входные
видеосигналы и выводит сигналы через гнездо HDMI OUT.
• Интерфейс HDMI аппарата поддерживает High-Bandwidth Digital
Content Protection (HDCP).
• Рекомендуется использовать кабель HDMI длиной не более 5 м с
логотипом HDMI на кабеле.
■
Порядок приоритетности входных аудиосигналов
При одновременной подаче цифровых и аналоговых
аудиосигналов от одного источника аппарат воспроизводит
сигналы в соответствии с их приоритетом. Например, при
одновременной подаче аудиосигналов через гнезда
DIGITAL IN (AUX 1) и AUDIO IN (AUX 1) аппарат будет
воспроизводить сигналы, поступающие через гнездо
DIGITAL IN (AUX 1), если в качестве источника входного
сигнала выбрано “AUX1”.

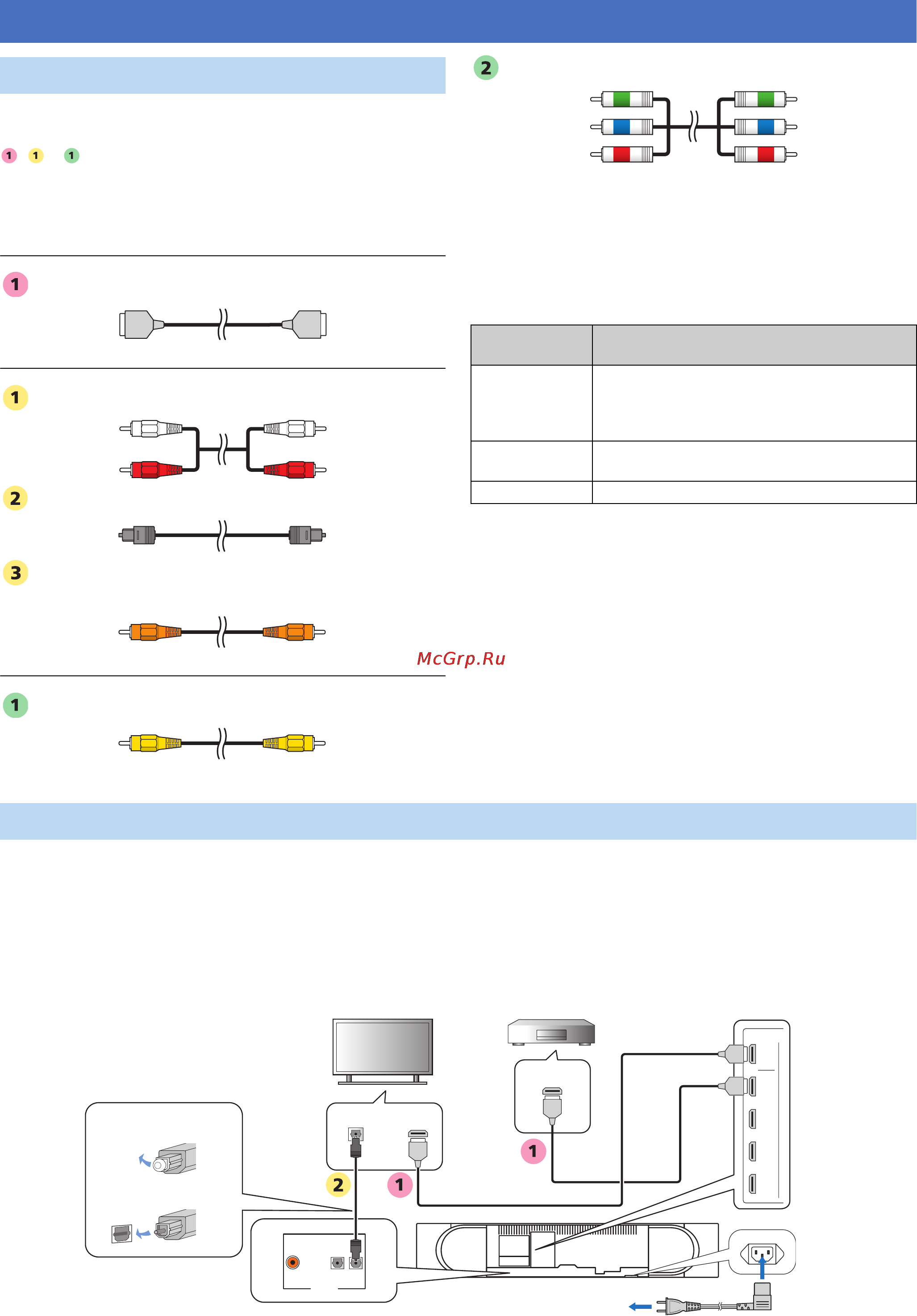

Подключите к аппарату внешние компоненты (телевизор, проигрыватель дисков Blu-ray Disc и т.д.). Не подключаете
силовой кабель к розетке питания до завершения всех подключений.
■ Подключение телевизора и проигрывателя дисков Blu-ray Disc
Приведенный ниже пример показывает схему подключения телевизора и проигрывателя дисков Blu-ray Disc с помощью
гнезд HDMI. Информация о подключении устройств с помощью других гнезд приведена в разделе “Подключение аудио- и
видеокомпонентов” (стр. 13). Обозначения возле кабелей совпадают с обозначениями, описанными в разделе “Кабели,
используемые для подключений” (стр. 12).
Подключения
Перед подключением компонентов
Источник
входного сигнала
Тип аудиосигнала
Blu-ray Disc
HD DVD
Dolby Digital, Dolby Digital Plus, Dolby
TrueHD, DTS, DTS-HD High Resolution Audio,
DTS-HD Master Audio, 2-канальный PCM,
многоканальный PCM
Видео DVD Dolby Digital, DTS, 2-канальный PCM,
многоканальный PCM
Аудио DVD 2-канальный PCM, многоканальный PCM
Подключение внешних компонентов
Optical digital
output
HDMI
output
HDMI
input
OUT
HDMI
IN 1
IN 2
IN 3
IN 4
AUX 1 TVAUX 2
DIGITAL IN
Телевизор
Силовой кабель
к розетке питания переменного тока
1. Снимите колпачок
(при наличии)
2. Проверьте
полярность
Проигрыватель
дисков Blu-ray Disc
