16 Ru

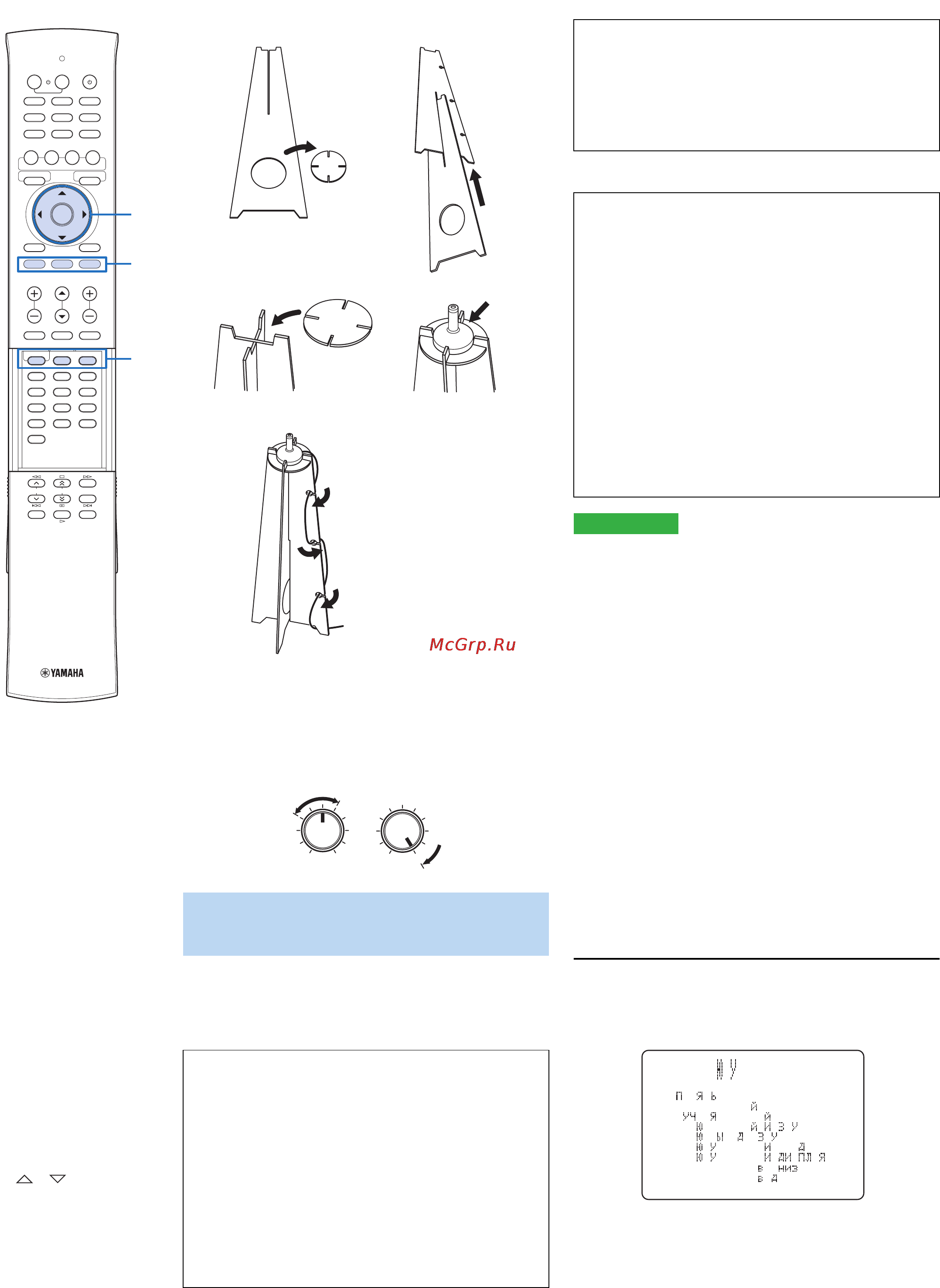

■ Сборка поставляемой картонной
микрофонной стойки
y
• При подключении к аппарату сабвуфера с
регулируемым уровнем громкости и регулируемой
частотой кроссовера включите сабвуфер, Установите
уровень громкости примерно на половину, а затем
установите частоту кроссовера на максимум, как
показано ниже.
В зависимости от назначения можно выбрать один
из описанных ниже типов функции АВТО
НАСТРОЙКА.
“ЛУЧИ+ЗВУК оптимизация”
“только ЛУЧИ”
“только ЗВУК”
Примечания
• Помните, что громкие тестовые тональные сигналы во
время процедуры “АВТО НАСТРОЙКА” являются
нормальным явлением. Убедитесь, что во время
выполнения процедуры АВТО НАСТРОЙКА в
комнате для прослушивания нет детей.
• Обеспечьте максимальную тишину в комнате для
прослушивания. Для обеспечения точных измерений
выключите кондиционер и другие устройства,
создающие шум.
• Для достижения наилучшего возможного результата и
во избежание создания препятствий распространению
звуковых лучей выйдите из комнаты для
прослушивания до завершения процедуры АВТО
НАСТРОЙКА.
• При наличии занавесок в комнате для прослушивания
рекомендуется выполнить описанную ниже процедуру.
1. Откройте занавески для улучшения отражения звука.
2. Запустите настройку “только ЛУЧИ”.
3. Закройте занавески.
4. Запустите настройку “только ЗВУК”.
y
• Для возврата на предыдущий экран из МЕНЮ
УСТАНОВОК нажмите кнопку IRETURN.
1 Нажмите кнопку ISETUP.
Кнопки пульта ДУ, используемые на каждом
шаге, и их функции указываются в нижней
части экрана.
y
• Процедуру “ЛУЧИ+ЗВУК оптимизация” можно
также запустите путем нажатия и удержания
кнопки MINTELLIBEAM в течение более двух
секунд. В этом случае перейдите к шагу 4.
Использование функции АВТО
НАСТРОЙКА (IntelliBeam)
(Оптимизация лучей и оптимизация звука)
Используется для оптимизации угла лучей,
задержки, громкости и качества для наилучшей
настройки параметров в соответствии со средой
прослушивания. Этот тип оптимизации
рекомендуется выбирать в следующих случаях:
• при первоначальной настройке параметров
• после перемещении аппарата
• после изменения конфигурации комнаты
• при изменении месторасположения предметов
в комнате для прослушивания (мебель и др.).
Этот тип настройки занимает примерно три
минуты.
12
34
5
Удалите
Вставьте
Вставьте
Установите в
горизонтальном положении
Пропустите
через отверстия
VOLUME
MIN MAX MIN
MAX
CROSSOVER
HIGH CUT
Сабвуфер
(Только оптимизация лучей)
Используется для оптимизации угла лучей
таким образом, чтобы он наилучшим образом
соответствовал среде прослушивания.
Этот тип настройки занимает примерно одну
минуту.
(Только оптимизация звука)
Используется для оптимизации задержки
лучей, громкости и качества, для наилучшей
настройки параметров в соответствии со средой
прослушивания. Перед началом настройки
“только ЗВУК” необходимо выполнить
настройку “только ЛУЧИ”. Этот тип
оптимизации рекомендуется выбирать в
следующих случаях:
• при открытии или закрытии занавесок в
комнате для прослушивания перед
использованием аппарата
• при ручной настройке угла лучей.
Этот тип настройки занимает примерно три
минуты.
; AM T
;ABTO HACTPO KA
;P HA HACTPO KA
;MEH HACTPO K B KA
;MEH BBOA BKA
;MEH CTAHOBK BXO OB
;MEH CTAHOBK C E
[ ]/[ ]:B /B
[ENTER]:B o
MEH CTAHOBOK
.
p
p
0 +10
ENT
7 8 9
4 5 6
1 2 3
HDMI 4 iPod FM
ENTER
SURROUND STEREO
OFF
ENTER
TAINMENT
MUSIC
CINEMA DSP
MOVIE
HDMI 1 HDMI 2 HDMI 3
TV AUX 1 AUX 2
TV AV
MENUTOP MENU
OPTION
TV
MUTE
CODE SET
UNIVOLUME SUR. DECODE INTELLIBEAM
TV
INPUT MUTE
TV VOL CH VOLUME
SETUP RETURN
MEMORY
SLEEPINFO
TUNING PRESET
M
OPTION SETUP RETURN
I
ENTER
G
GENTER
G /
IRETURN
ISETUP
MINTELLIBEAM
