1 Индикатор UNIVOLUME
Высвечивается при включении функции UniVolume
(стр. 28).
2 Индикатор CINEMA DSP
Высвечивается при выборе программы звукового поля
(стр. 22).
3 Индикатор HDMI
Высвечивается при поступлении сигнала выбранного
источника через гнездо (гнезда) HDMI IN.
4 Индикаторы тюнера
Высвечиваются при настройке аппарата на FM-
радиостанцию (стр. 26).
5 Индикаторы системы радиоданных (только модель
для Европы)
Показывают текущее состояние системы радиоданных
(стр. 26).
6 Индикаторы беспроводного соединения
TRNS Высвечивается при установке беспроводного
соединения между комплектом беспроводного
сабвуфера Yamaha (SWK-W10) и аппаратом
(стр. 13).
RECV Высвечивается при установке беспроводного
соединения между комплектом беспроводного
передатчика Yamaha (PDX-50TX) и аппаратом
(стр. 27).
7 Индикаторы декодеров
Высвечиваются во время работы соответствующих
декодеров.
(стр. 21).
8 Индикатор SLEEP
Высвечивается при установленном таймере сна (стр. 28).
9 Индикатор уровня громкости
Показывает текущий уровень громкости.
0 Индикатор ENHANCER
Высвечивается при выборе функции Music Enhancer
(стр. 34).
A Индикатор BASS EXT
Высвечивается при включении режима расширения басов
(стр. 34).
B Индикатор PCM
Высвечивается при воспроизведении аппаратом цифровых
аудиосигналов PCM (Pulse Code Modulation).
C Многофункциональный информационный дисплей
Отображает информацию во время настройки параметров
аппарата с использованием буквенно-цифровых символов.
При включении аппарата отображается текущий входной
источник и метод вывода аудио.
D Индикаторы входных каналов
Отображаются компоненты каналов текущего входного
цифрового сигнала (стр. 21).

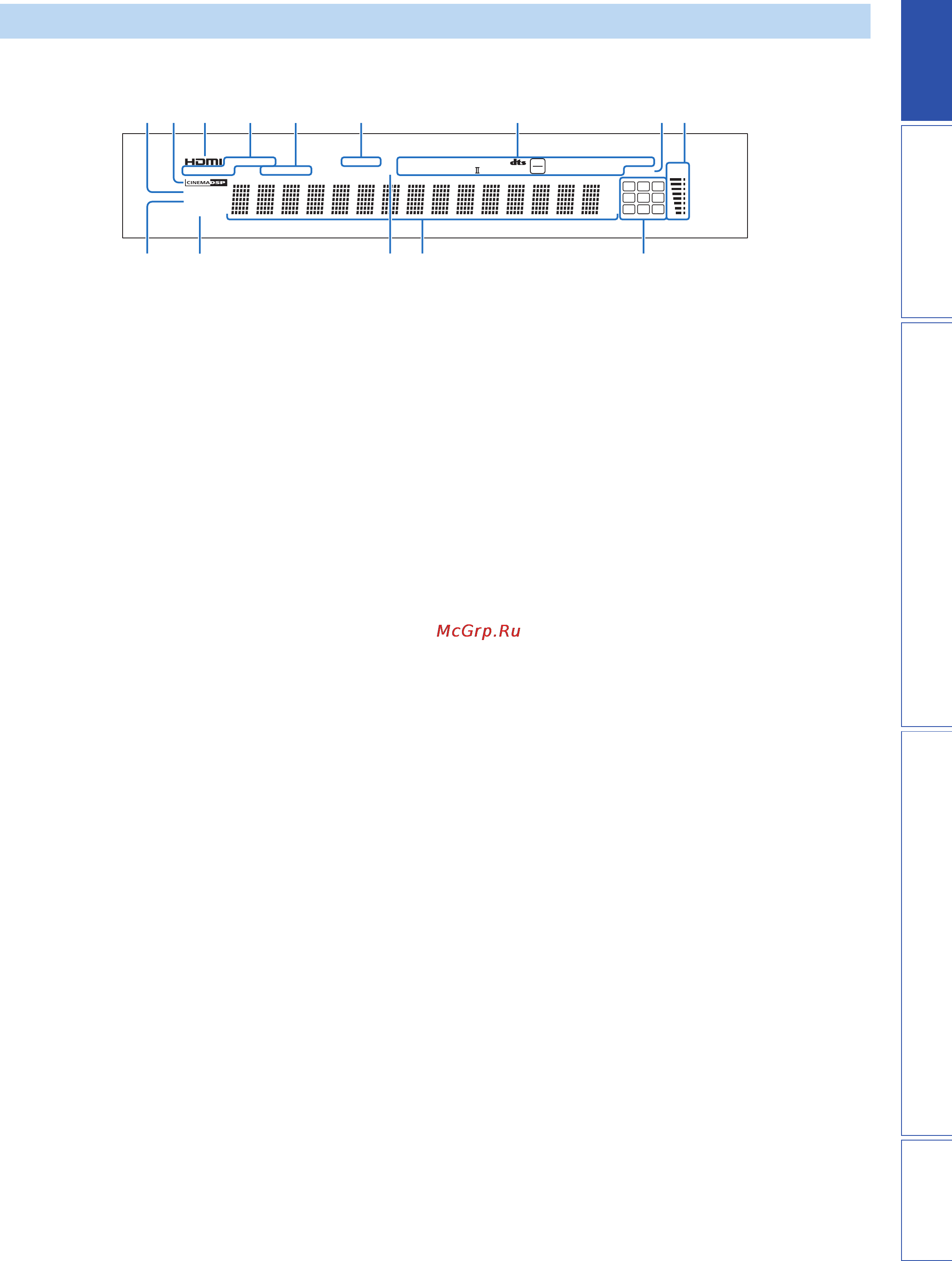

Дисплей передней панели
L C R
SL SB SR
EX1 LFE EX2
O
m
ft
dB
AUTO
UNIVOLUME
ENHANCER
BASS EXT
MEMORY
PS PTY RT CT
PCM
ES DSCRT MTRX
SLEEP
VOL
TUNED STEREO
RECVTRNS
HD MSTR HI
RES
Neo:6
96
24
q
DIGITAL PLUS
q
EX
q
TRUE HD
q
PL x
64 5 78921 3
D
CA0 B
