вышении установленного лимита выход (контакты 21, 26) должен находиться в состоянии

«замкнуто».

По окончании программирования режима управления нагрузкой запрограммировать

счётчик с помощью кнопки «Записать в счётчик», находящейся в верхней части конфигура-

тора.

5.3.9 Проверка функционирования жидкокристаллического индикатора.

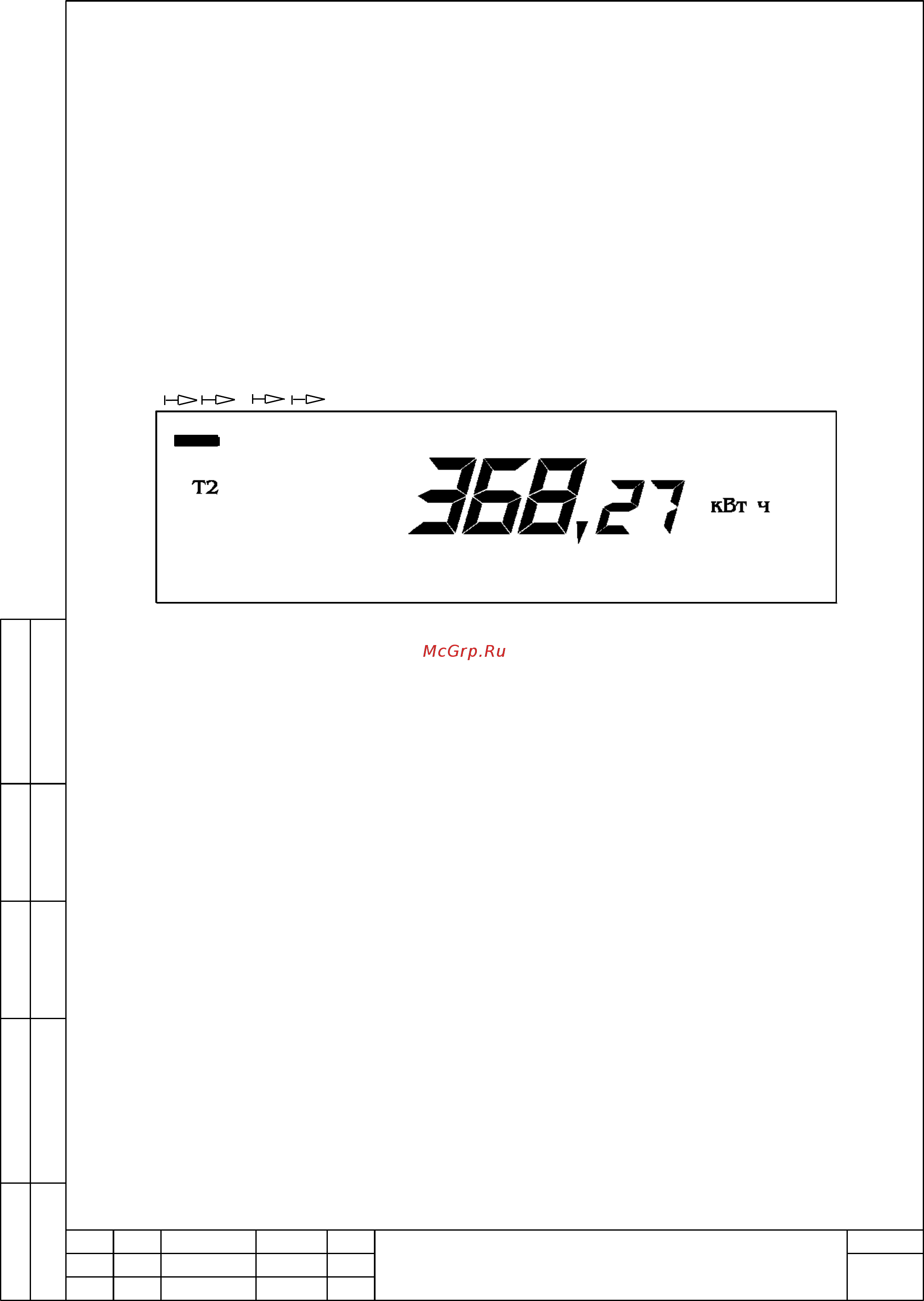

5.3.9.1 При включении счётчика на жидкокристаллическом индикаторе (далее ЖКИ)

появляется количество активной энергии, потребленное по текущему тарифу за все время

функционирования счётчика. Эта величина индицируется в кВтч, с дискретностью 0,01 кВтч

(два знака после запятой). Справа от этого числа указываются единицы, в которых выражена

показываемая величина (кВт ч). Номер текущего тарифа показан слева (Т1 - первый тариф,

Т2 - второй, Т3 - третий, Т4 - четвертый). В верхней части ЖКИ находятся элементы, которые

индицируют вид энергии: А+ (А-, R+, R-).

5.3.9.2 Счётчик имеет два режима индикации: ручной и автоматический.

В автоматическом режиме на экран ЖКИ последовательно выводится информация о

накопленной активной и реактивной энергии по каждому тарифу и сумма по всем тарифам

для каждого вида энергии. Количество параметров не более 12 и не менее одного и програм-

мируется с помощью программы «Конфигуратор ..». Длительность индикации параметров

также задается программой «Конфигуратор …».

5.3.9.3 В ручном режиме при нажатии на клавишу «ВВОД» циклически изменяется

информация на ЖКИ следующим образом: сумма накопленной активной энергии по всем

действующим тарифам. При следующем нажатии клавиши «ВВОД» индицируется величина

накопленной активной энергии по тарифу 1 с указанием номера тарифа, при дальнейшем

нажатии клавиши «ВВОД» последовательно индицируется величина накопленной активной

энергии по тарифу 2, 3, 4 с указанием номера тарифа. После последнего тарифа (если счётчик

четырёхтарифный, то после четвёртого, если трёхтарифный - после третьего, если двухта-

рифный - после второго) индицируется сумма накопленной реактивной энергии по всем дей-

ствующим тарифам, последующее нажатие клавиши «ВВОД» индицирует величина накоп-

ленной реактивной энергии по тарифу 1 с указанием номера тарифа. При дальнейшем нажа-

тии клавиши «ВВОД» последовательно индицируется величина накопленной реактивной

энергии по тарифу 2, 3, 4 с указанием номера тарифа. При этом слева индицируется номер,

показываемого тарифа, а если индицируется сумма, то в нижней части появляется надпись

“Сумма”.

A+ А-

R+ R-
