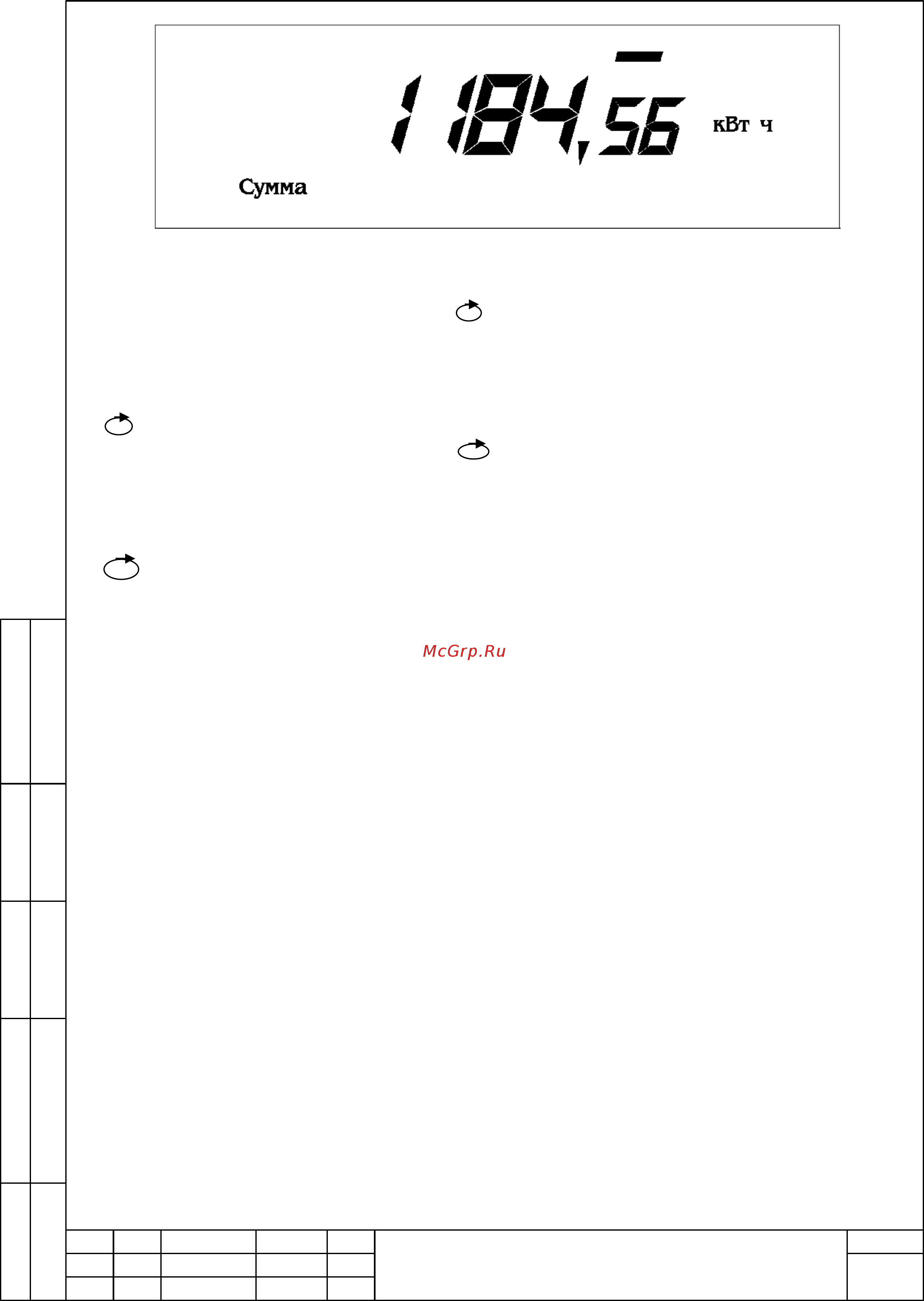

Количество выводимой информации на ЖКИ определяется «Конфигуратором …», но

не превосходит более 12 параметров и не менее одного.

5.3.9.4 Проверка индикации вспомогательных параметров.

При коротком нажатии клавиши « » на экране ЖКИ высвечиваются вспомогатель-

ные параметры в следующей последовательности: активная мощность – реактивная мощ-

ность – полная мощность – напряжение сети – угол между фазами – ток в нагрузке – cos  -

частота сети, а для счётчиков с внутренним тарификатором – текущее время - текущая дата.

Выбор параметра осуществляется при длительном (более 3 сек) нажатии клавиши

« ».

При коротком нажатии клавиши « » выводится на экран ЖКИ значение параметра

суммарное и по каждой фазе в отдельности. При индикации напряжения и тока сети – сум-

марное значение не индицируется. Значение частоты сети как суммарное так и по фазам так-

же не индицируется.

Если в течение действия таймаута возврата в автоматический режим (5255 с) кнопка

« » не нажимается, то индикатор переходит в режим автоматической индикации.

5.3.10 Проверку функционирования суммирующих устройств счётчиков проводят на

измерительной установке К68001.

5.3.10.1 Для счетчиков непосредственного включения с максимальным током 60 А или

100 А установить на установке К68001 напряжение 3×230 В. Ток в нагрузке отсутствует.

Запиcать показания потреблённой электроэнергии. Далее установить на установке ток 10 А

при коэффициенте мощности 1,0.

По истечении 15 мин записать показания потреблённой электроэнергии. Разница в

показаниях должна быть в пределах от 1,71 до 1,74 кВтч.

5.3.10.2 Для счетчиков, включаемых через трансформатор, установить на установке

К68001 напряжение 3×230 В или 3×57,7 В. Ток в нагрузке отсутствует. Запиcать показания

потреблённой электроэнергии. Далее установить на установке ток 7,5 А при коэффициенте

мощности 1,0.

Для счётчиков напряжением 3×230 В по истечении 15 мин записать показания

потреблённой электроэнергии. Разница в показаниях должна быть в пределах от 1,28 до 1,29

кВтч.

Для счётчиков напряжением 3×57,7 В по истечении 30 мин записать показания

потреблённой электроэнергии. Разница в показаниях должна быть в пределах от 0,64 до 0,65

кВтч.

п.5.3.10 (Измененная редакция, Изм. № 1)

5.4 Определение стартового тока (чувствительности), отсутствия самохода, значений

погрешности счётчика, точности хода часов (пп.3.2, 3.3, 3.4 таблица 2).

(Измененная редакция, Изм. № 1)

5.4.1 Погрешность счётчика определяют методом непосредственного сличения на

установке К68001. Часть испытаний проводится в режиме телеметрии, часть – в режиме по-

верки. Переключение проводится по команде интерфейса.
