Изм. Лис т № докум. Подп. Дата

Копировал Формат А4

Лис т

АВЛГ.411152.021 РЭ1

Перед началом испытаний, подать команду по интерфейсу для перевода импульсных

выходов в режим поверки. После установки величин фазных напряжений, снять напряжения

с параллельных цепей счётчика.

Через 10 с подать напряжение на параллельные цепи счётчика и включить секундомер.

Результат испытания считается удовлетворительным, если испытательный выход

счётчика создает не более одного импульса в течение времени, указанного в таблице 6.

Таблица 6

Модификации

счётчика (0Х)

Постоянная счётчика

в режиме поверки, имп./(кВтч)

Время,

мин

160000

1,74

32000

0,36

16000

0,44

160000

0,44

5.4.4 Проверка точности хода встроенных часов

Проверка точности хода встроенных часов производится во включенном состоянии.

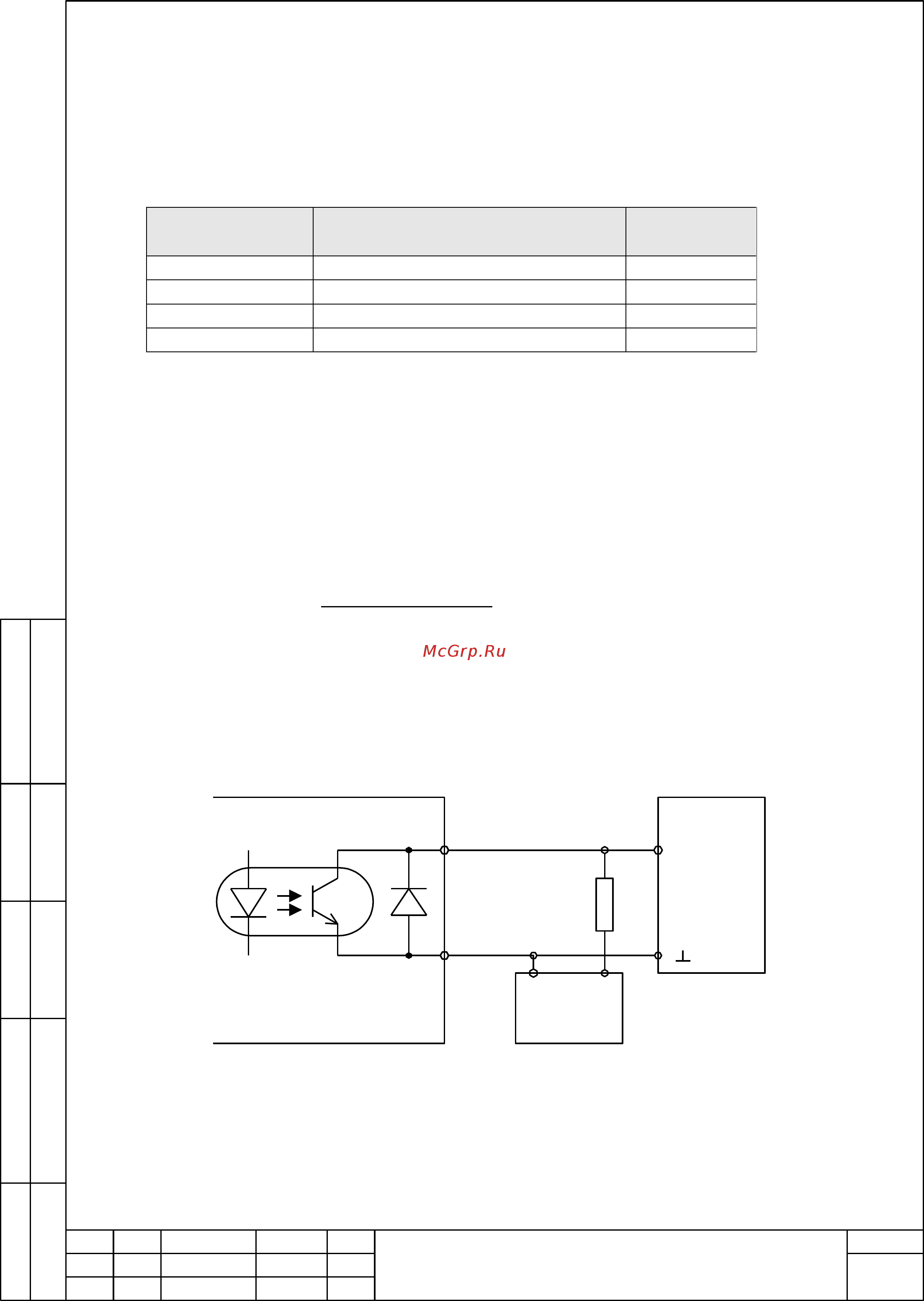

Подключить счётчик к компьютеру. Импульсный выход счётчика (контакты 21, 26)

подключить к частотомеру согласно рисунка 2. С помощью программы «Конфигуратор счёт-

чиков Меркурий» перевести импульсный выход счётчика в режим «Тест 0.5 Гц».

Измерить период с относительной погрешностью не хуже 10

-7

(измерение проводить

по спаду).

Рассчитать точность хода часов без коррекции по формуле:

86400(tист – tизм)

Тч = ,

tист

где tист – период, соответствующий 1/0,5 Гц;

tизм – измеренный период.

Рассчитать точность хода часов с учётом коррекции по формуле:

Т = 86400/К + Тч,

где К – коэффициент коррекции, считанный из счётчика

Меркурий 230

Ч3-64А

Б5-30

5 В

Вход 1

470 Ом

Рисунок 2

Счётчик считается выдержавшим испытания, если точность хода часов находится в

пределах  0,5 c/сутки.

(Измененная редакция, Изм. № 1)
