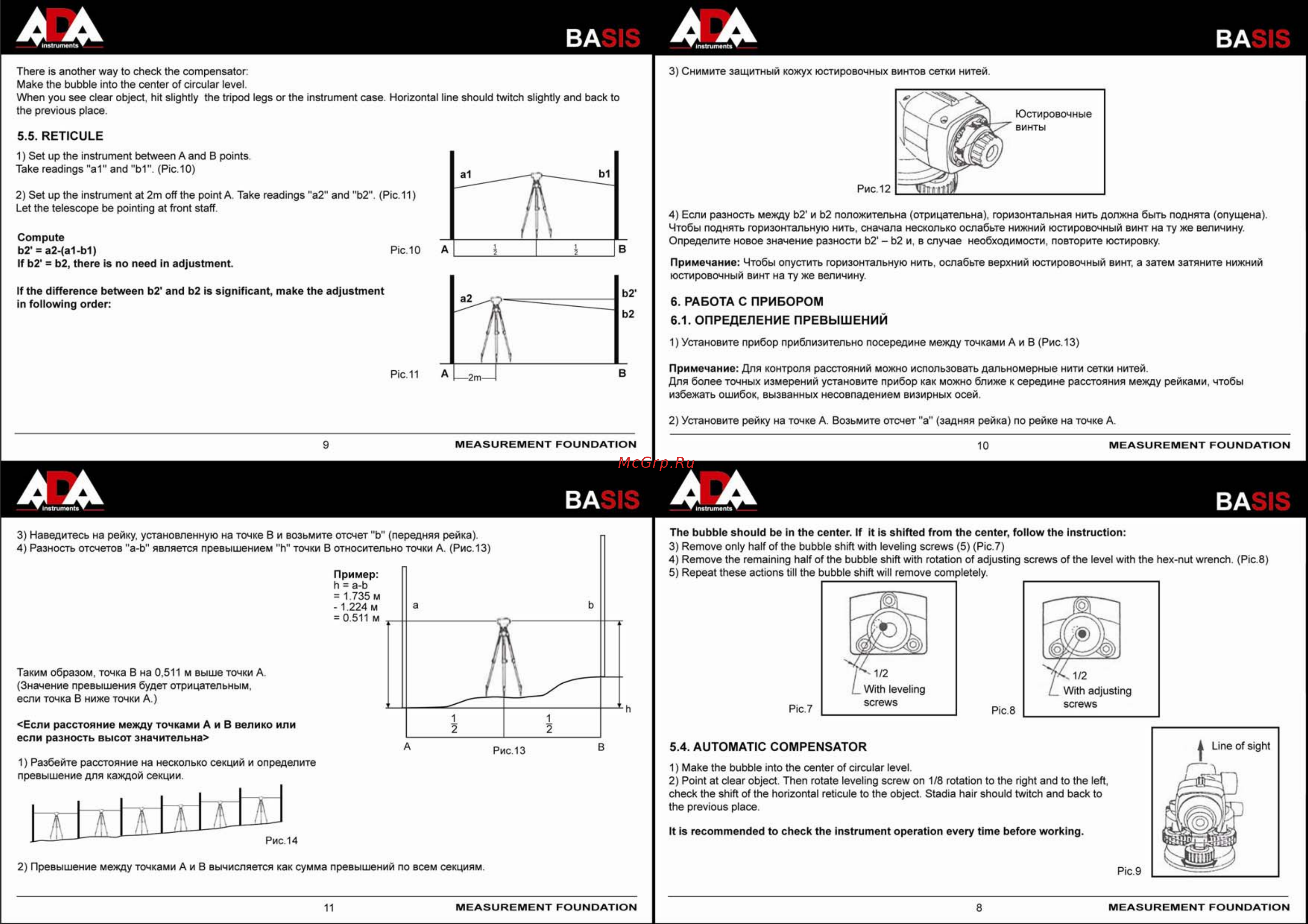

BA There is another way to check the compensator Make the bubble into the center of circular level When you see dear object hit slightly the tripod legs or the instrument case Horizontal line should twitch slightly and back to the previous place BA 3 Снимите защитный кожух юстировочных винтов сетки нитей 5 5 RETICULE 1 Set up the instrument between A and B points Take readings a1 and b1 Pic 10 2 Set up the instrument at 2m off the point A Take readings a2 and b2 Pic 11 Let the telescope be pointing at front staff Compute Ь2 a2 a1 b1 If b2 b2 there is no need in adjustment 4 Если разность между Ь2 и Ь2 положительна отрицательна горизонтальная нить должна быть поднята опущена Чтобы поднять горизонтальную нить сначала несколько ослабьте нижний юстировочный винт на ту же величину Определите новое значение разности Ь2 Ь2 и в случае необходимости повторите юстировку Pic 10 Примечание Чтобы опустить горизонтальную нить ослабьте верхний юстировочный винт а затем затяните нижний юстировочный винт на ту же величину If the difference between b2 and b2 is significant make the adjustment in following order 6 РАБОТА С ПРИБОРОМ 6 1 ОПРЕДЕЛЕНИЕ ПРЕВЫШЕНИЙ 1 Установите прибор приблизительно посередине между точками А и В Рис 13 Примечание Для контроля расстояний можно использовать дальномерные нити сетки нитей Для более точных измерений установите прибор как можно ближе к середине расстояния между рейками чтобы избежать ошибок вызванных несовпадением визирных осей Pic 11 2 Установите рейку на точке А Возьмите отсчет а задняя рейка по рейке на точке А 9 MEASUREMENT FOUNDATION BASIS 10 ДЛ ____ instrument MEASUREMENT FOUNDATION ВА The bubble should be in the center If it is shifted from the center follow the instruction 3 Remove only half of the bubble shift with leveling screws 5 Pic 7 4 Remove the remaining half of the bubble shift with rotation of adjusting screws of the level with the hex nut wrench Pic 8 5 Repeat these actions till the bubble shift will remove completely 3 Наведитесь на рейку установленную на точке В и возьмите отсчет Ь передняя рейка 4 Разность отсчетов а Ь является превышением 6 точки В относительно точки А Рис 13 Таким образом точка В на 0 511 м выше точки А Значение превышения будет отрицательным если точка В ниже точки А Если расстояние между точками А и В велико или если разность высот значительна Рис 13 1 Разбейте расстояние на несколько секций и определите превышение для каждой секции 5 4 AUTOMATIC COMPENSATOR 1 Make the bubble into the center of circular level 2 Point at clear object Then rotate leveling screw on 1 8 rotation to the right and to the left check the shift of the horizontal reticule to the object Stadia hair should twitch and back to the previous place It is recommended to check the instrument operation every time before working 2 Превышение между точками А и В вычисляется как сумма превышений по всем секциям MEASUREMENT FOUNDATION MEASUREMENT FOUNDATION
