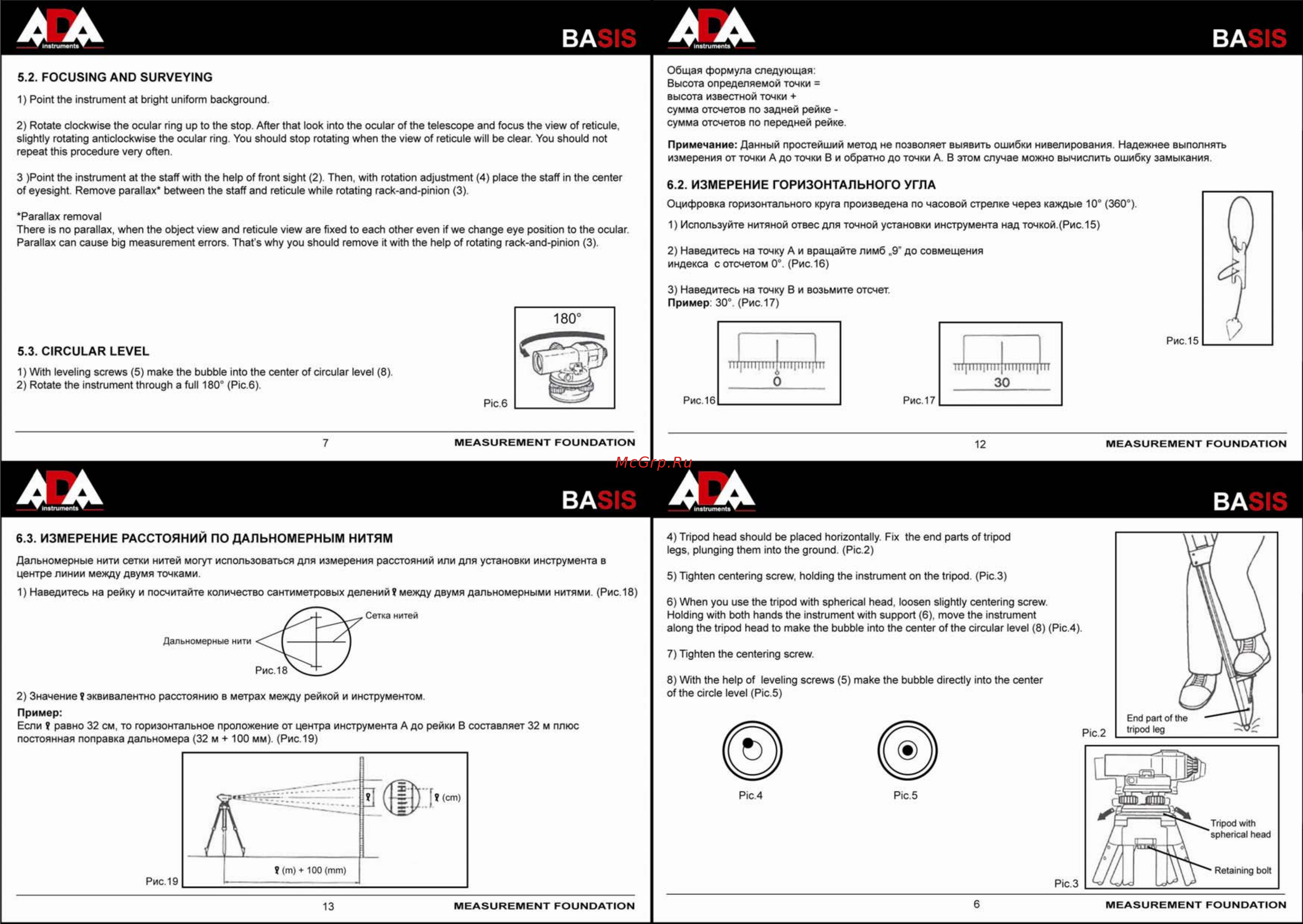

BA 5 2 FOCUSING AND SURVEYING 1 Point the instrument at bright uniform background 2 Rotate clockwise the ocular ring up to the stop After that look into the ocular of the telescope and focus the view of reticule slightly rotating anticlockwise the ocular ring You should stop rotating when the view of reticule will be clear You should not repeat this procedure very often 3 Point the instrument at the staff with the help of front sight 2 Then with rotation adjustment 4 place the staff in the center of eyesight Remove parallax between the staff and reticule while rotating rack and pinion 3 BA Общая формула следующая Высота определяемой точки высота известной точки сумма отсчетов по задней рейке сумма отсчетов по передней рейке Примечание Данный простейший метод не позволяет выявить ошибки нивелирования Надежнее выполнять измерения от точки А до точки В и обратно до точки А В этом случае можно вычислить ошибку замыкания 6 2 ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНОГО УГЛА Оцифровка горизонтального круга произведена по часовой стрелке через каждые 10 360 Parallax removal There is no parallax when the object view and reticule view are fixed to each other even if we change eye position to the ocular Parallax can cause big measurement errors That s why you should remove it with the help of rotating rack and pinion 3 1 Используйте нитяной отвес для точной установки инструмента над точкой Рис 15 2 Наведитесь на точку А и вращайте лимб 9 до совмещения индекса с отсчетом 0 Рис 16 3 Наведитесь на точку В и возьмите отсчет Пример 30 Рис 17 5 3 CIRCULAR LEVEL ПГ 1111 1П 1П1 ПН ТП 1 With leveling screws 5 make the bubble into the center of circular level 8 2 Rotate the instrument through a full 180 Pic 6 30 Рис 16 Pic6 MEASUREMENT FOUNDATION Рис 17 MEASUREMENT FOUNDATION 12 BA BA 4 Tripod head should be placed horizontally Fix the end parts of tripod legs plunging them into the ground Pic 2 6 3 ИЗМЕРЕНИЕ РАССТОЯНИЙ ПО ДАЛЬНОМЕРНЫМ НИТЯМ Дальномерные нити сетки нитей могут использоваться для измерения расстояний или для установки инструмента в центре линии между двумя точками 5 Tighten centering screw holding the instrument on the tripod Pic 3 1 Наведитесь на рейку и посчитайте количество сантиметровых делений между двумя дальномерными нитями Рис 18 6 When you use the tripod with spherical head loosen slightly centering screw Holding with both hands the instrument with support 6 move the instrument along the tripod head to make the bubble into the center of the circular level 8 Pic 4 Сетка нитей Дальномерные нити 7 Tighten the centering screw Рис 18 8 With the help of leveling screws 5 make the bubble directly into the center of the circle level Pic 5 2 Значение эквивалентно расстоянию в метрах между рейкой и инструментом Пример Если равно 32 см то горизонтальное проложение от центра инструмента А до рейки В составляет 32 м плюс постоянная поправка дальномера 32 м 100 мм Рис 19 Pic 3 13 MEASUREMENT FOUNDATION MEASUREMENT FOUNDATION
