вать при соблюдении следующих усло‐
вий:
– шланг не может нагреваться выше ком‐
натной температуры (выше 30°C);
– длина шланга не превышает 1500 мм;
–в шланге отсутствуют участки сужения
просвета;
– шланг не натянут и не перекручен;
– шланг не соприкасается с острыми
кромками или углами;
– шланг можно легко осмотреть для про‐
верки его состояния.
При выполнении проверки состояния гиб‐
кого шланга необходимо обследовать
шланг на предмет того, что:
– на обоих концах шланга и на всем его
протяжении отсутсвуют трещины, поре‐
зы и следы обгорания;
– материал шланга не стал жестким и со‐
храняет нормальную эластичность;
– на хомутах крепления отсутствует
ржавчина;
– срок службы шланга не истек.
При выявлении одного или нескольких де‐
фектов следует заменить шланг, а не ре‐
монтировать его.
ВАЖНО! По завершении монтажа
проверьте герметичность всех трубных
соединений. Проверку следует
выполнять с помощью мыльного
раствора, ни в коем случае не применяйте
для этого открытое пламя!
Линия подачи газа находится на задней
стороне панели управления.
ВНИМАНИЕ! Перед подключением
газа необходимо отключить вилку
шнура питания от розетки питания, либо
отключить предохранитель,
расположенный в блоке
предохранителей. Закройте основной
вентиль линии подачи газа.

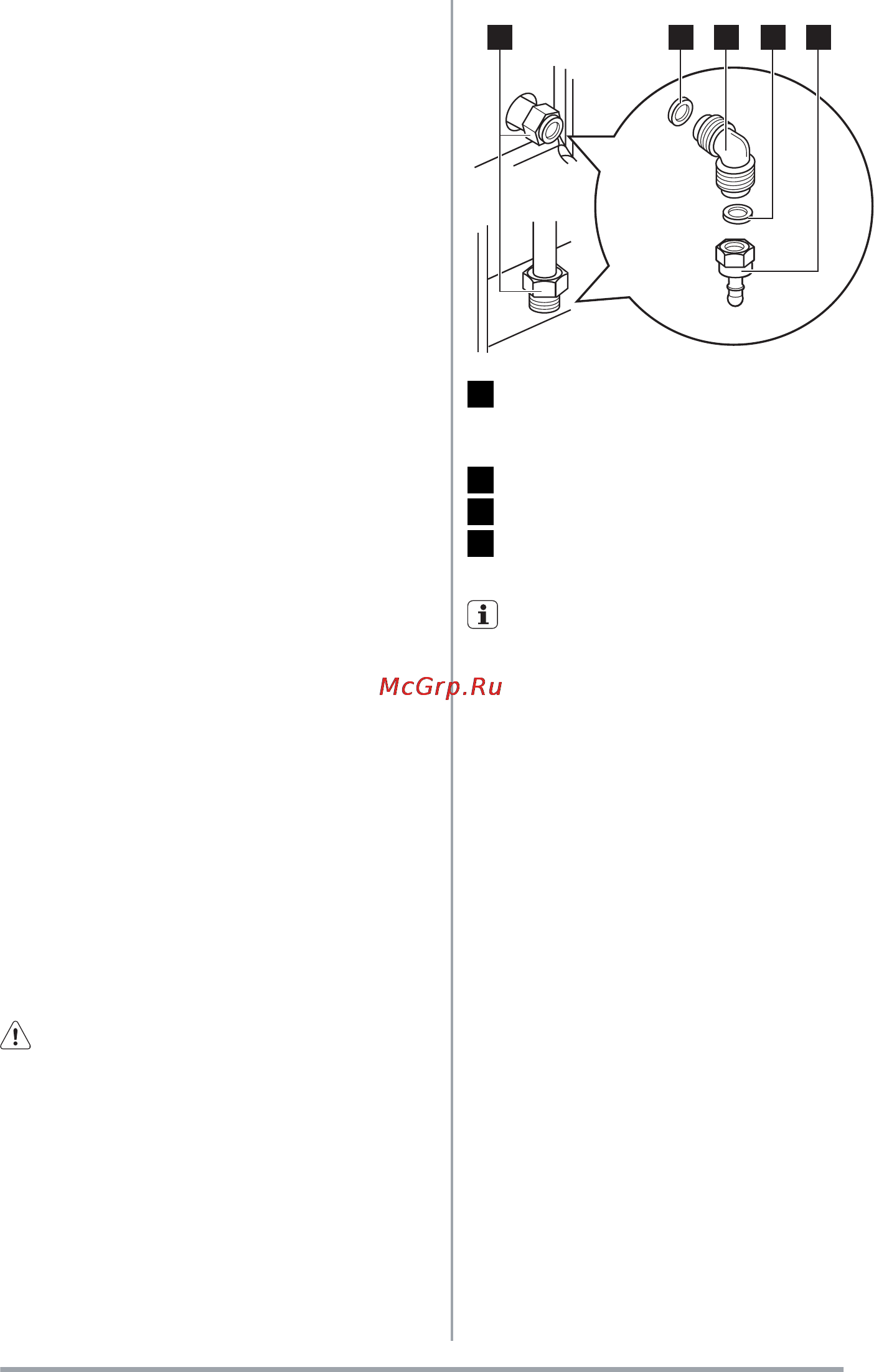

1 423 2
1 Точка подключения линии подачи газа
(допускается только одна точка под‐
ключения газа для устройства)
2 Прокладка
3 Регулируемое соединение
4 Держатель для резиновой трубы пода‐
чи сжиженного газа
Устройство отрегулировано на пода‐
чу газа, используемого по умолча‐
нию. Чтобы изменить настройки, выбери‐
те трубодержатель №4. Всегда исполь‐
зуйте уплотняющую прокладку
Замена форсунок
1. Снимите решетки конфорок.
2. Снимите с горелок крышки и рассека‐
тели пламени.
3. С помощью торцевого ключа на 7 мм
демонтируйте форсунки и замените их
на те, которые соответствуют исполь‐
зуемому типу газа.
4. Установите детали на место, выпол‐
нив вышеприведенную последова‐
тельность действий в обратном поряд‐
ке.
5. Замените табличку с параметрами га‐
зоснабжения (находится рядом с тру‐
бой системы газоснабжения) на та‐
бличку, соответствующую новому типу
используемого газа. Эта табличка на‐
ходится в пакете с форсунками, поста‐
вляемом в комплекте с плитой.
Если давление газа в системе газоснаб‐
жения является непостоянным или отли‐
